DOM.RIA – Сборно-монолитное строительство многоэтажных домов

С целью оптимизации строительства из железобетона застройщики применяют современную технологию, объединяющую преимущества монолитного и панельного строительства. Она получила название сборно-монолитная. Это прогрессивное направление в жилом домостроении, которое позволяет возводить здания с монолитным железобетонным каркасом при минимальных затратах времени и труда. Квартиры в новостройках со сборно-монолитным каркасом имеют выгодную стоимость при оптимальных эксплуатационных качествах. Такая особенность технологии сделала ее популярной.

Что такое сборно-монолитное строительство

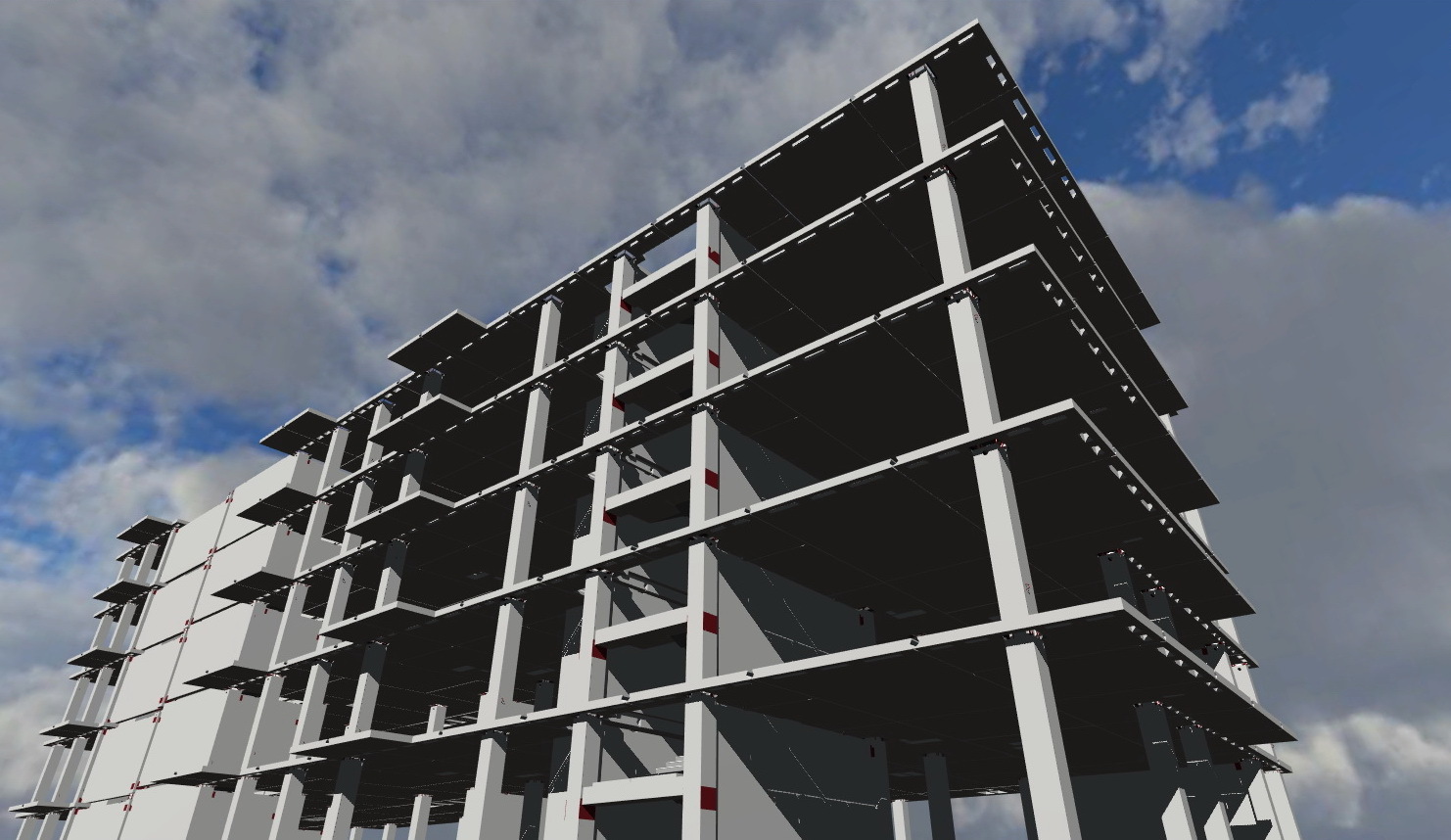

Технология сборно-монолитного каркаса Технология сборно-монолитного каркаса — в настоящее время одна из самых перспективных строительных технологий. Она обеспечивает высокое качество строительства, скорость возведения зданий, а также значительное снижение строительных работ.

Сборно-монолитная технология – сооружение железобетонного каркаса из сборных или монолитных колонн и сборных перекрытий, объединенных в единую систему при помощи монолитных ригелей – опорных, связующих балок, стоек и прочих конструкций.

В сборно-монолитном строительстве встречаются две основные технологии возведения дома из железобетона. Перекрытия и часть конструкций в таком доме изготовлены в заводских условиях и используются на строительной площадке в готовом виде. Часть конструкций возводится методом литья монолита в опалубке.


Монолитный железобетон: что это, технологии строительства, преимущества и недостатки


За счет жесткой связи сборных и монолитных конструкций получается устойчивый, прочный каркас, практически не уступающий обычному монолиту по эксплуатационным характеристикам.

Технология сборно-монолитного строительства

Чтобы построить сборно-монолитный каркас, его собирают из готовых железобетонных опор, колонн и перекрытий. Сначала устанавливают вертикальные опоры, связывают их при помощи балок, на которые кладут многопустотные плиты – перекрытия. Все эти элементы связывают между собой при помощи выведенных кусков арматуры.

Между плитами и балками остается пространство для установки ригелей. Эти соединительные элементы выполняют по монолитной технологии – конструируют железобетонный каркас, который заливают бетонным раствором. Монолит жестко связывает сборные элементы между собой. Бетон частично заполняет пустоты плит перекрытия. За счет этого он обеспечивает повышенную прочность конструкции.

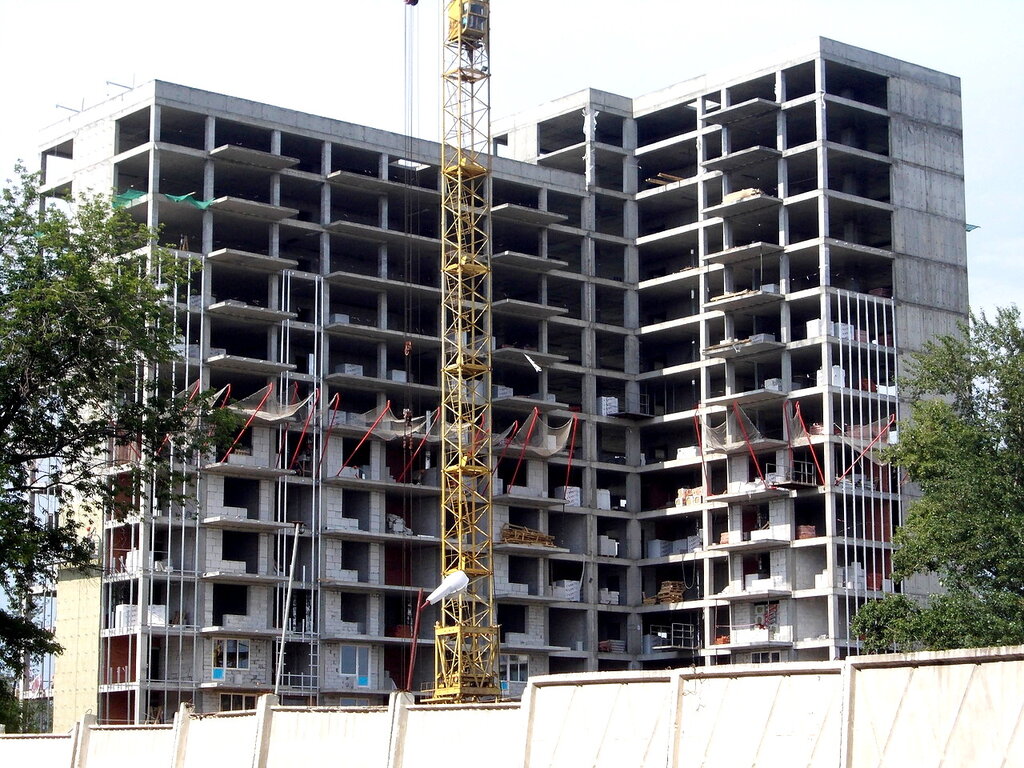

Таким образом сооружают этаж за этажом – получается цельный железобетонный каркас. Далее в нем сооружают стены, перегородки, ограждающие конструкции. Каркас здания выдерживает землетрясение до 8 баллов. Эти дома рассчитаны на срок службы до 100 лет.

Преимущества сборно-монолитных домов

Сборно-монолитное строительство считается перспективным и выгодным направлением в строительстве из-за следующих достоинств:

Высокая скорость строительства

Одно из главных преимуществ каркасно-монолитной технологии – оптимальные трудозатраты. Здесь не приходится возводить опалубки для колонн и перекрытий, так как их используют на стройплощадке в готовом виде. Кроме того, не приходится ждать, пока монолит застынет, ведь основные элементы здания изготовлены на заводе. За счет частичной сборки конструкции из этих железобетонных изделий удается сократить сроки строительства практически в два раза по сравнению с возведением аналогичного монолитного каркаса.

Возможность реализации уникальных проектов

В отличие от обычного сборного железобетонного строительства эта технология дает возможность возводить дома с квартирами со свободной планировкой. Здесь не ограничиваются типовыми проектными решениями.


Сборный железобетон в жилом строительстве: применение виды и технологии


В домах сооружают уникальные архитектурные формы, например, эркеры. Некоторые заводы ЖБИ предоставляют готовые конструкции из железобетона, изготовленные по индивидуальным требованиям застройщика.

Оптимальная стоимость

Минимизация трудозатрат и меньший расход материала сказываются на стоимости возведения объекта. Рабочей бригаде не приходится заниматься сборкой и демонтажем опалубки – трудоемкие процессы в монолитном строительстве. По качеству конструкция не уступает дорогому железобетонному монолиту – экономия полностью целесообразна.

Облегченная конструкция

В отличие от монолитного каркаса в этом случае для перекрытий используют не цельную, полнотелую, а многопустотную железобетонную плиту. За счет наличия во всех перекрытиях продольных отверстий общий вес здания значительно меньше. Под него можно возводить менее массивный и дорогой фундамент.

Конструкция не имеет точечных нагрузок – весь вес каркаса равномерно распределен по фундаменту. За счет этого строить по каркасно-монолитной технологии можно на пучинистых грунтах.

Каркас высокого качества

Сборно-монолитный каркас отличается высокой прочностью и правильной геометрией. Все его перекрытия и колонны идеально ровные, так как изготовлены на заводе, прошли контроль качества. Здесь исключены дефекты из-за некачественной сборки опалубки.

За счет небольшой толщины несущих конструкций не скрадывается полезное пространство. Жилая площадь может быть больше до 10%, чем в аналогичном доме, построенном по традиционной технологии из кирпича.

Отсутствие усадки

Несущую конструкцию монолитно-каркасного дома собирают из готовых железобетонных изделий, которые практически не усаживаются. Приступать к ремонту квартиры в такой новостройке можно практически сразу после ввода объекта в эксплуатацию.

Недостатки сборно-монолитных домов

Оптимальная сборно-монолитная технология строительства из железобетона все же имеет минусы, в том числе:

Сложность реализации проекта

Сборно-монолитная технология требует высокой квалификации строителей. При выборе квартиры в новостройке обращайте особое внимание на репутацию застройщика и то, насколько качественно он строит свои объекты, услугами каких строительных бригад пользуется.


Монолитно-каркасное строительство: причины популярности, особенности


Технологический процесс также усложняется тем, что заливку бетона по периметру этажа нужно проводить непрерывно. Это минимизирует количество швов и стыков – влияет на прочность каркаса.

Зависимость строительства от погодных условий

На стройплощадке используют бетонный раствор. Если температура воздуха опускается ниже +5°C, в него нужно добавлять специальные присадки или подогревать его – это увеличивает затраты на строительство в зимнее время года.

Необходимость в утеплении, звукоизоляции и дополнительной вентиляции

Бетон хорошо проводит тепло и звук. Поэтому конструкция из него должна быть дополнительно утеплена и звукоизолирована. Если стены дома выполнены из бетона, появляется необходимость в принудительной вентиляции.


Как сделать звукоизоляцию в квартире


Отсутствие возможности переноса коммуникаций

Вся инженерия в монолите должна быть проложена заранее, а переместить ее после завершения строительства не получится.

Квартиры в новостройках сборно-монолитного типа – современное, комфортное жилье, которое по преимуществам практически не уступает монолиту, но доступнее него из-за оптимизации строительных процессов.

Сборно-монолитное каркасное домостроение





Федеральное агентство по образованию

Санкт-Петербургский государственный архитектурно-строительный университет



Кафедра проектирования зданий



Дисциплина: Конструкции гражданских и промышленных зданий















Реферат





Новая строительная технология «Рекон-Ижора». Сборно-монолитное каркасное домостроение.



















Студент группы 3 А II

О.

В. Сергеева

Руководитель:

Корзон С.А.





















Санкт-Петербург

2007





Оглавление

Введение……………………………………………………………………………..3

Из истории индустриального жилищного строительства в России…………….4


Из истории технологии Сборно-Монолитного Каркасного Домостроения (СМКД) в России……………………………………………………………………………….5

Краткое изложение технических решений (сборно-монолитный каркас «Рекон-Ижора»)…………………………………………………………………………..…7

Конструктивное устройство Сборно-Монолитного Каркаса строительной системы

 «Рекон-Ижора»…………………………………………………………………….8


Основные элементы сборно-монолитного каркаса, их параметры и характеристики
Сборно-монолитные перекрытия…………………………………………………. .9

Пошаговое описание технологии сборно-монолитного каркаса (по данным
 www.rekon-izhora.ru).……………………………………………..…………………10

Сравнительный анализ технико-экономических показателей различных типов жилых домов (по данным www.rekon-izhora.ru).…………………………………………..13

Сравнительные характеристики различных видов каркасных зданий…………….14

Перечень преимуществ сборно-монолитного каркасного здания по отношению к кирпичному……………………………………………………………………………16


ПРИЛОЖЕНИЯ:

  • Статистический и динамический расчет каркаса здания (пример)………..17

  • Сравнительный расчет стоимости несущих конструкций типового этажа 3-х этажного каркасного сборно-монолитного и кирпичного вариантов торгового центра в г. Пенза………………………………………………………………20
  • Соединений колонна-ригель-плита

перекрытия (несъемная плита-опалубка)………………………………………..21



Использованная литература…………………………………………………………. .24











Введение

Дмитрий Медведев, первый вице-премьер правительства, четко выделил главную задачу Национального проекта — «существенно нарастить темпы жилищного строительства». Можно сделать несколько выводов о новой строительной идеологии России.
1. Жилья должно строиться намного больше. Застройка должна быть комплексная, целыми микрорайонами.
2. За реализацию Национального проекта в каждом регионе должен отвечать лично губернатор.
3. Требуется модернизация материальной базы строительной отрасли под двукратное и более увеличение объемов строительства.
4. Чтобы жилье стало более доступным, оно должно стать дешевле при обязательном соблюдении современных требований к потребительским качествам.
Мы уже стояли на пороге ускоренной индустриализации строительной отрасли — в период послевоенного восстановления. За период 1941-1945 годов были почти полностью разрушены тысячи городов, сел, деревень на территории нашей страны. Среди них были такие огромные города с многовековой историей, как Минск, Белгород, Орел, Смоленск, которые были практически стерты с лица земли.
Поэтому в 50-е годы ХХ-го столетия на первом месте стояла скорость строительства промышленных и гражданских объектов и, особенно, жилья. В условиях суровых русских зим в землянках и бараках долго не проживешь и не поработаешь, — и это, соответственно, отодвинуло высокие требования к архитектуре и эксплуатационным качествам сооружений на второй план, что привело к однообразию городских застроек и архитектуры современных городов.
Массовое строительство послевоенных десятилетий — это прежде всего индустриальное панельное домостроение со всеми его плюсами и минусами.
Панельное домостроение — это этап индустриального строительства, через который прошли многие европейские страны, потерявшие в годы войны значительную часть своего жилого фонда. Но в Европе технологии индустриального домостроения продолжают развиваться. Только теперь они перешли на новый, самый передовой уровень по потребительским качествам возводимый сооружений. Российская технология СМКД (сборно-монолитная каркасная система «Рекон-Ижора» www.rekon-izhora.ru) входит в  систему  технологий создания своеобразного «Дома будущего» — технологий, предвосхищающих современные требования СНиП и запросы потребителей. Одним из флагманов реконструкции отечественной строительной отрасли сегодня является Тюменская область, где сейчас до 50% новых площадей жилых, административных, инфраструктурных сооружений и паркингов сдается с использованием технологии СМК. Главный принцип в современном строительстве — проектировать и строить быстро, красиво, надежно и с обеспечением высоких эксплуатационных и эстетических требований.
Доступное комфортное жилье должно быть и в городах, и районных центрах, и поселках, ведь требования человека везде одни, и если не решать эту задачу, то у страны не будет продвижения вперед, как не будет и будущего.





Из истории индустриального жилищного строительства в России



Железобетонным каркасам зданий в России — едва больше 100 лет. Так, в 1905 г. в Петербурге было построено первое 4-этажное промышленное здание с железобетонным каркасом, в 1906 г. возведены железобетонные перекрытия в зданиях Политехнического института. В 1908 г. русский инженер А.Ф. Лолейт осуществил первые безбалочные железобетонные перекрытия. Именно железобетон открыл возможность массового индустриального строительства.
Современных участников жилищного строительство в его истории должен интересовать период массового строительства жилья с середины 50-х годов по настоящее время. По большому счету для СССР, и, естественно, России начало этого периода неразрывно связано с именем Никиты Сергеевича Хрущева.
Его волевым решением перед строителями была поставлена задача: найти решение жилищной проблемы, особенно острой в послевоенные годы. И такое решение в короткие сроки было найдено в индустриализации домостроительного производства, превращении строительства в механизированный процесс сборки зданий и сооружений из укрупненных элементов изделий.
Под индустриализацией строительного производства понимают перевод большинства строительных процессов со строительной площадки на заводы сборного железобетона. Это позволяет механизировать и автоматизировать производство конструкций зданий, повысить их надежность, сократить сроки возведения зданий, улучшить качество строительства и снизить конечную стоимость жилья.
Отечествен ная домостроительная индустрия последовательно осваивала технологии блочного, крупноблочного, панельного, крупнопанельного, объемно-блочного строительства жилых домов в различных комбинациях и вариациях. Эти технологии прекрасно себя зарекомендовали и постоянно совершенствовались с использованием новых прогрессивных материалов и до настоящего времени являются доминирующими в индустриальном домостроении.
Превалирование кирпичного домостроения объясняется не только доступностью и относительной дешевизной материала (чаще всего местного). Дело в том, что вышеуказанные индустриальные строительные технологии разрабатывались и развивались в период, когда главным инвестором было государство, а главным показателем для строителей — Его Величество «Квадратный метр».
При всей своей экономической рациональности эти технологии существенно ограничивают творческие возможности архитекторов и проектировщиков по внешнему виду и планировке зданий. Также по ряду причин в панельных и блочных зданиях по ряду объективных причин, связанных со свойствами материалов, нельзя повторить микроклимат, присущий кирпичным зданиям.
      Вполне закономерно, что когда жилье стало продаваться, а не раздаваться, потенциального покупателя стала интересовать не просто жилая площадь. На первый план начинают выходить требования к жилью, как к любому другому товару, а, именно, его потребительские свойства. Это широчайший спектр внешних признаков связанных с личными представлениями отдельного человека о комфорте, уюте и всем, что с ними связано.
По статистическим данным доля жилья, вводимого государственными и муниципальными предприятиями и организациями, сократилась с 80 процентов в 1990 году до 19 процентов в 2000 году, в том числе предприятиями федеральной собственности до 7,5 процента. При этом, доля жилья, вводимого предприятиями и организациями частной формы собственности и индивидуальными застройщиками, в общем объеме строительства составляет уже более 60 процентов, в том числе доля жилья, вводимого индивидуальными застройщиками, увеличилась более чем в 4 раза и достигла почти 43 процентов.
    Технологии должны быть адаптированы как к строительству жилых зданий, так и к возведению паркингов, инфраструктурных сооружений, административных, торговых, спортивных и развлекательных объектов.
Но в этом случае индустриальные технологии должны быть «гибкими, удобно перестраиваемыми под выпуск продукции обеспечивающей высокие потребности рынка в проектировании и строительстве жилья, магазинов, многоэтажных гаражей и торговых центров, промышленных и производственных зданий и другого назначения с высокой экономической эффективностью и надежностью конструкций.
А под эту задачу есть уже не раз реализованные решения — технологии сборно-монолитного домостроения и где, кстати, находит свое применение 3-слойная панель, однослойная и «с воздушной прослойкой» совершенно нового типа, как ограждающая конструкция наружной стены архитектурно выразительные и высокого заводского изготовления.

Из истории технологии Сборно-Монолитного Каркасного Домостроения (СМКД) в России


      Но чем больше строилось жилых домов, тем отчетливее проявлялись минусы традиционных технологий.
Они сначала проявлялись в тяжелом, недостаточно механизированном труде рабочих на заводах и стройках, в однообразии архитектурного облика жилых кварталов различных городов, недостаточной комфортности квартир. С введением в управление хозяйственного расчета, а в экономику — первых элементов рынка, к ним добавились высокая энергоемкость технологий в производстве, их инерционность на запросы рынка, высокие эксплуатационные затраты на содержание домов

Сходство подходов в решении жилищной проблемы во Франции. Здесь до 1960 года в связи с недостатком жилья основным руководящим фактором для строительных предприятий являлась скорость строительства. При этом отодвигались на второй план вопросы качества домов, их стоимости, комфортабельности жилья, затратности его эксплуатации. Здания строились однообразные по архитектуре, как и у нас в стране в основном панельного исполнения.
После 1960 года к строительным организациям во Франции стали предъявлять новые повышенные требования, в частности по следующим параметрам:
— сейсмостойкость;
— оптимизация проекта по критериям стоимости строительства;
— снижение энергетических затрат в процессах строительства и эксплуатации домов;
— использование высококачественных материалов, отвечающих жестким санитарным нормам;
— соблюдение норм охраны окружающей среды при строительстве и эксплуатации жилья;
— комфортабельность и качество отделки;
— звукоизоляция и теплоизоляция,
— повышение требований к архитектуре зданий, особенно при строительстве в исторических частях городов.
То же самое повторяется в России, только с отставанием в 25-30 лет.
Во Франции нашли выход в переориентации индустрии домостроения с панельной технологии на каркасную, которая к началу 90-х годов ХХ века в конкурентной борьбе индустриальных строительных технологий постепенно начала завоевывать лидирующие позиции. В этой технологии прельщала компактность технологического оборудования по выпуску элементов каркаса, простота их наладки и переналадки под различные модификации элементов каркаса, что давало возможность значительно разнообразить архитектурно-проектные решения зданий.
К концу 1993 году, несмотря на наступающий в стране экономический и финансовый кризис, «Чебоксарский ДСК» сумел изыскать необходимые валютные средства на приобретение необходимых технологических линий для выпуска полного комплекта элементов сборно-монолитного каркаса. Был обучен полный штат специалистов и рабочих для эксплуатации технологического оборудования, проектирования и строительства каркасных домов. Уже 1995 год показал правильность выбора. Когда многие домостроительные комбинаты были остановлены или загружены на 25?30% ОАО «Чебоксарский ДСК», без остановки производства, сохранив квалифицированные кадры, вышло на строительный рынок России с совершенно новой для страны технологией сборно-монолитного каркасного домостроения (СМКД).
До настоящего времени первенцы СМКД в городах Чебоксары, Новочебоксарск, Нижний Новгород и других выгодно отличаются по внешнему облику, комфорту и эксплуатационным характеристикам от многих домов новой постройки по альтернативным конструктивным схемам. В короткие сроки предприятие вошло с этой технологией в 43 города России.
В то же время, с накоплением опыта в новом направлении домостроения, все чаще приходилось сталкиваться с проблемами, возникающими на стыке западной технологии с российскими условиями: географическими, климатическими, экономическими, нормативно-правовыми, системой стандартизации, ресурсными, возможностями отечественной промышленности строительных и конструкционных материалов, технической оснащенностью строительных организаций и прочая, прочая, прочая. Объективно выходило, что в том виде, как существует технология сборно-монолитного каркаса на Западе, в России она не получит широкого распространения, если эти проблемы не будут решены.
России необходим свой отличный от других стран путь становления новой строительной индустрии на базе современных технологий. Необходимо не догонять Запад, а переступить его по технологии на две-три ступени и идти дальше.
    Решающими факторами такого проекта должны быть:
1 — экономия энергии в технологическом процессе производства продукции и строительстве;
2 — снижение трудовых и материальных затрат;
3 — высокое качество и потребительские свойства продукции.
Так родилась концепция будущего «легкого» здания: сборно-монолитный каркас, монтируемый из изделий заводского изготовления: колонна, ригель, плита-несъемная опалубка (или «пустотка») с замоноличиванием узлов и отсутствием сварочных работ на стройплощадке.

Так, жесткие климатические условия в подавляющем большинстве регионов России, где 8 месяцев в году наружный воздух имеет минусовую температуру, причем в очень широких пределах, потребовали серьезных проектных и технологических решений по отработке узлов наружных стен, обеспечивающих защиту от промерзания, повышенного внимания при производстве работ в зимних условиях.
Много проблем выявилось в производстве сборно-монолитных конструкций каркаса из обычного и предварительно напряженного железобетона. Все они были связаны с тем, что отечественные стандарты на инертные, вяжущие материалы и арматурный металл предъявляли менее жесткие требования по качеству в сравнении с западными требованиями.
В отечественном массовом гражданском строительстве практически отсутствовал опыт монтажа каркасных зданий. Поэтому, в целях сокращения подготовительного периода по внедрению новой технологии в массовом домостроении, приняли решение проводить учебу и подготовку кадров непосредственно на стройплощадке в процессе монтажа конструкций зданий.
Не было отработанных и испытанных конструктивных решений с применением пустотного настила на сборно-монолитный каркас. Поэтому в полном объеме были проведены натурные испытаний каркаса здания с пустотным настилом на соответствие требованиям СНиП.

     Много организационных и технологических проблем было решено с переводом массового домостроения с традиционного конвейерного способа изготовления железобетонных конструкций на стендовую технологию. Это дало широкие возможности проектировщикам гибко и оперативно подстраиваться под спрос рынка, так как конструкция стендовой оснастки, против конвейерной, позволила реализовывать практически все пожелания проектировщиков.


За последние годы разработаны новые рабочие чертежи, изготовлены технологические линии с поставкой Заказчикам «под ключ»: адресная подача бетона, технология изготовления пустотного настила экструзивным методом с разработкой экструдера российского производства с горизонтально направленной вибрацией с помощью гидросистемы на тело бетона.
Технологическая универсальная линия прошла пробные испытания и запущена в промышленную эксплуатацию.
    Соединив в себе преимущества индустриальной массовой технологии и оригинальность каждого архитектурного решения индивидуального строительства, СМК-технология открывает совершенно новое видение перспектив строительной сферы.
Максимально возможная унификация всех элементов здания, ведущая к радикальному снижению стоимости и сроков строительства ЛЮБЫХ объектов в сочетании с неограниченностью элементов архитектурной выразительности знаменует собой рождение нового этапа строительной истории России, оценить значение которого можно будет только спустя десятилетия.

        Краткое изложение технических решений (сборно-монолитный каркас)

Шембаковым В.А. и Селивановым С.П. (вице-президент РИА, президентом МОО «ФИДИА», доктором технических наук, профессором, лауреатом Госпремии России) в течение нескольких лет проводилась серьезная научно-исследовательская и проектно-конструкторская работа по созданию современной индустриальной технологии домостроения на основе сборно-монолитного каркаса.
Основой сборно-монолитной технологии является несущий каркас, состоящий из трех основных железобетонных элементов: вертикальных опорных колонн, предварительно напряженных ригелей, плит перекрытия.

 Узел соединения «колонна—ригель—плита» является монолитным. Весь каркас собирается без применения сварки. Применение сборно-монолитного каркаса возможно также в сейсмических районах (до 10 баллов). Эта возможность обеспечивается неразрезными сборно-монолитными дисками перекрытий и жесткостью соединительного узла (колонна—ригель—плита). Наружные и внутренние стены являются не несущими, а только ограждающими, что позволяет применять для их изготовления любые облегченные строительные материалы, удовлетворяющие требованиям СНиП по теплотехнике и современным архитектурно-планировочным решениям.
Сборно-монолитная технология позволяет собирать каркасы с большими пролетами между колоннами, что дает возможность свободно планировать расположение помещений на этажах как в ходе строительства, так и во время эксплуатации. Индивидуальный расчет сечений несущих элементов в зависимости от их месторасположения в каркасе обуславливает малый расход металла при производстве ЖБИ. Полная заводская готовность элементов каркаса позволяет при его возведении практически полностью отказаться от электросварочных работ, существенно снизить энергоемкость строительства, расход материалов на строительной площадке, сроки строительно-монтажных работ и, в конечном счете, обуславливает низкую себестоимость жилья по сравнению с другими строительными технологиями.



Конструктивное устройство Сборно-Монолитного Каркаса



С появлением указанных изобретений проектировщики получили в свое распоряжение полный набор конструктивных элементов для создания высокоэкономичных проектов зданий и сооружений с применением сборно-монолитного каркаса, имеющем в своем составе колонну, преднапряженный ригель или балку, преднапряженную плиту- несъемную опалубку (в вариантах — пустотный настил), 3-х слойную стеновую панель.


Фундаменты при плотных грунтах столбчатые железобетонные сборные или монолитные с подколонниками стаканного типа. При слабых грунтах – свайные со сборными подколонниками, установленными на монолитный ростверк.

Каркас сборно-монолитный с применением сборных многоярусных (на несколько этажей) колонн и сборно-монолитных перекрытий. Колонны сечением 250х250 мм для удобства транспортировки разрезаются на элементы длиной до 12 м. Стыковка колонн осуществляется без сварки при помощи «штепсельного» стыка. Материал колонн — тяжёлый бетон класса В15-ВЗО. Продольное армирование выполняется стержнями Д16-25мм класса AIII ГОСТ 5781-82. При транспортировке колонн только автотранспортом допускается длина колонн до 17 м.
Для сопряжения колонн с ригелями, в массиве колонн на уровне перекрытий предусматриваются участки с оголённой арматурой, усиленной крестовыми арматурными связями. Стыковка осуществляется за счёт пропуска дополнительных арматурных стержней через тело колонны. Высота этажа допускается любая. Это обусловлено гибкой технологией изготовления колонн. Сечение колонн может увеличиваться за счёт перестановки борта опалубки.
Сборные предварительно напряжённые ригели сечением 250х200 мм служат рёбрами монолитного перекрытия, с которым сопрягаются выпусками арматуры. Расчётным сечением ригеля является тавр, полкой которого служит перекрытие. Материал ригелей — тяжёлый бетон класса В30, продольное армирование осуществляется предварительно напрягаемыми канатами диаметром 12мм К7. В торцах ригелей выполняются пазы для сопряжения с колоннами. Арматура узла сопряжения пропускается через тело колонны и вводится в пазы ригелей. Омоноличивание узла сопряжения производится мелкофракционным бетоном класса В30.
Перекрытие состоит из предварительно напряжённых ж/б плит толщиной 60 мм, служащих несъёмной опалубкой, и монолитного армированного слоя толщиной 100-140 мм укладываемого сверху. Сцепление монолитного слоя со сборной плитой-опалубкой осуществляется за счёт шероховатой верхней поверхности плиты, выполняемой в заводских условиях путём обнажения крупного заполнителя. Материал плит — тяжёлый бетон класса В35. Продольное армирование предварительно напрягаемой проволокой диаметром 5мм ВрII.
При бетонировании монолитного слоя плита-опалубка, включая и ригели, подпирается системой инвентарных опор. Неразрезность диска перекрытия достигается за счёт укладки арматурных сеток на стыках плит и над ригелями. Монолитный слой перекрытия выполняется из тяжёлого бетона класса В15-В25.
Устойчивость для зданий высотой до 6 этажей каркаса достигается за счёт жёстких узлов сопряжения ригелей с колоннами. Для зданий большей этажности возможно введение диафрагм или ядер жёсткости.
Наружные стены могут быть различной конструкции. Возможна передача веса стен на каркас (при навесных стенах). Стены могут быть и самонесущими, передающими нагрузку на фундаменты, минуя каркас. Свобода в выборе конструкции стен позволяет применять каркасные здания в различных климатических и геологических условиях.
Гибкая технология изготовления элементов каркаса, позволяющая применять железобетонные изделия любой длины, не накладывает ограничений на планировку зданий. Шаг колонн сечением 250х250 мм при ригелях сечением 250х200 мм может быть от 1,5 до 7,2 м. Оптимальная нагрузка на колонну порядка 120 тонн. При увеличении пролётов и нагрузок увеличивается сечение элементов каркаса, что так же позволяет выполнить технологическое оборудование завода. Высота этажа ограничений не имеет и зависит только от гибкости колонн, поэтому применение каркаса возможно для зданий различного назначения: жилых, общественных, производственных, административно-бытовых.
Отсутствие сварных соединений упрощает сборку каркаса, не требует высокой квалификации рабочих.
Сборно-монолитный каркас имеет смешанную конструктивную схему с продольными и поперечными ригелями. Он предназначен для применения в строительстве многоэтажных жилых, общественных и вспомогательных зданий промышленных предприятий с высотой этажа от 2,8 до 4,5 метров с неагрессивной средой, возводимых в 1-5 районах России по весу снегового покрова и 1-6 районах по скоростному напору ветра (согласно СНиП 2.01.07-85).
При этом в каждом проекте следует проводить дополнительные расчеты на воздействие сейсмических, ветровых и других нагрузок.
Каркас вписывается практически в любые архитектурно-планировочные решения. Универсальное оборудование для формования элементов каркаса позволяет изготавливать их с различными параметрами сечений и необходимой длиной. Конструкция элементов каркаса, их размеры, структура армирования рассчитываются индивидуально для каждого конкретного проекта исходя из этажности здания, планировки этажей, состава нагрузок и т. п., что позволяет в конечном итоге оптимизировать расход материалов и уменьшить стоимость квадратного метра здания.


Основные элементы сборно-монолитного каркаса, их параметры и характеристики



Сборно-монолитный каркас конструктивно состоит из трех основных железобетонных элементов: колонн, ригелей и плит-несъемной опалубки. Дополнительно, по результатам расчета в каждом конкретном случае, в него могут включаться диафрагмы и связи жесткости.
Колонны
Колонны выполняются секционными. В зависимости от места (этажа) установки секции колонны подразделяются на нижние, средние и верхние, с уменьшением площади сечения по мере роста этажа. Длина секции колонны ограничивается техно-
логическими возможностями транспортировки и монтажа. Секции колонн стыкуются между собой специальным разъемом «штепсельного» типа без применения сварки.
В каркасе малоэтажных (до 12 метров) зданий устанавливаются безстыковые колонны.
Сопряжение колонн с ригелями и сборно-монолитными перекрытием производятся с помощью соединительных элементов без применения сварочных работ. Для этого в местах примыкания плиты перекрытия и ригеля тело колонны лишено бетона, что позволяет в процессе сборки каркаса пропускать арматуру ригелей сквозь колонну. При омоноличивании сопряжения образуется жесткий узел, обеспечивающий устойчивость каркаса. Приведенные в таблице рекомендуемые сечения колонн позволяют возводить здания до 34-х этажей.
Ригели
Ригели изготавливаются из железобетона с предварительно напряженной арматурой. Сечения ригелей выбираются в диапазоне от 20 до 60 см, в зависимости от места их установки. При этом ширина ригеля принимается равной ширине колонны примыкания, его высота рассчитывается в зависимости от воздействующих на ригель нагрузок.
В верхних зонах ригелей конструктивно выполнены выступающие замкнутые хомуты, обеспечивающие с помощью соединительных элементов связь ригеля со сборно-монолитной плитой перекрытия. После омоноличивания плиты перекрытия возникает тавровое рабочее сечение, где сборный ригель является ребром тавра, а его верхней полкой служит примыкающий участок плиты перекрытия.


Сборно-монолитные перекрытия


Сборно-монолитные перекрытия состоят из сборных железобетонных предварительно-напряженных плит толщиной 60 мм, служащих несъемной опалубкой для устройства несущей монолитной плиты толщиной 100-190 мм, в теле которой устанавливается дополнительная арматура, обеспечивающая неразрезность диска перекрытия. Для усиления сцепления монолитного слоя со сборной плитой-опалубкой и совместности их работы под нагрузкой верхняя поверхность плиты-опалубки выполняется шероховатой при формовке.



ПОШАГОВОЕ ОПИСАНИЕ ТЕХНОЛОГИИ СБОРНО-МОНОЛИТНОГО КАРКАСА

1. Прежде, чем приступить к оснащению и формованию сборных железобетонных напряженных и ненапряженных конструкций на универсальном стенде необходимо:
— выполнить подготовку производства по номенклатуре и объемам из расчета на сутки, неделю, месяц;
— согласно недельно-суточного графика производства обеспечить изготовление арматурных каркасов, скоб, подъемных петель, сеток, закладных деталей, исходя из суточного оборота стенда на 2-3 дня для формования;
— согласно недельно-суточного плана обеспечить заготовку прядей К-7, проволоки Вр-2 на 1-2 дня для формования;
— проверить работу механизмов технологической линии на холостых оборотах;
— включить обогрев стенда и прогреть его до необходимой температуры.
2. Установить на универсальном стенде с одного края продольный сердечник (h=400 мм, L=90 м) и 2 разделительных сталистых ленты, предварительно дав им напряжение. С противоположного края установить один продольный сердечник (h=400 мм и L=90 м) и 2-й продольный сердечник (h=250 мм и L=90 м).
3. После установки разделительных элементов поверхности ручьев универсального стенда обрабатываются с помощью переносного аппарата эмульсолом, кроме крайней полосы h=400 мм, примыкающей к сердечнику для формования ригеля, которая обеспечивает удобство при формовке ручьев.
4. Начиная от продольного сердечника, устанавливаются каркасы колонн, отсечки и пустотообразователи. С завершением работ по 1-му ручью производится окончательная натяжка 1-й стальной ленты и ее закрепление в вертикальном положении.
5. По такому же принципу устанавливаются каркасы колонн во второй и третий ручьи, а затем закрывается откидной борт с обеспечением строгой фиксации уложенных каркасов в ручьях стенда.
6. Проверив правильность установки каркасов колонн, фиксаторов, отсечек, пустотообразователей, переходим к оснащению ручьев стенда под производство ригелей.
7. Вначале укладывают гнутые элементы из арматуры для ригелей, заготовленные по длине пряди, затем производится преднапряжение прядей. После этого устанавливают отсекатели, пенополистирольные вкладыши, заслонки и производят окончательное преднапряжение прядей.
8. В центральной части стенда, за исключением дорожки шириной 400 мм устанавливают продольные борта на стационарных магнитах для формования ригелей нового типа высотой 80 мм, преднапряженных перемычек, плит — несъемной опалубки, преднапряженных стропил и других плоских ж/б конструкций.
9. Укладка бетонной смеси выполняется универсальным вибробетоноукладчиком с различной скоростью вращения шнеков, подающих бетон в ручьи стенда в зависимости от объема ручья и линейной скорости передвижения вибробетоноукладчика. Укладка бетона может производиться также поочередно по ручьям с закрытием подачи шнеками в новые ручьи.
10. Выравнивание кромок преднапряженных ригелей производится вручную с двух сторон группы ручьев — с края стенда и со стороны продольного сердечника.
11. Уложенный на универсальный стенд бетон закрывается термопокрывалом с установкой автоматического режима пропаривания.
12. На следующий день производится отключение стенда от нагрева, снимается термопокрывало.
13. Распалубка производится последовательно с крайнего ручья открыванием борта. После съема готовой продукции с крайнего ручья, кладется на поддон сталистая разделительная лента и производится съем готовой продукции со следующего ручья и т.д.
Таким же способом после разрезания прядей К-7 в промежутках между ригелями также последовательно по ручьям снимаются со стенда ригеля.
14. После очистки формующей оснастки и смазки ручьев стенда процесс повторяется.
Универсальный стенд рассчитан на выпуск продукции с суточным оборотом и численностью рабочих 12-14 чел.

    Процесс укладки бетонной массы послойно с уплотнением выполняется с помощью высокоэффективного и механизированного универсального вибробетонаукладчика.
Технологический процесс исполнения конструкции наружной стены высокой архитектурной выразительности и заводской готовности на универсальном стенде.

1. После прохода вдоль стенда машины смазки и уборки на плоскость стенда устанавливают конструкции, сопровождающие траверсы с любыми геометрическими размерами конструкций наружных стен и конфигураций с закреплением к поддону стационарными магнитами.
Хранение элементов, сопровождающих траверс, осуществляется в специальной кассете.
2. При формовании «лицом вниз» на плоскость поддона выстилается резино-полимерная основа лицевой поверхности конструкции, выполненная в модельном цехе.
3. Укладываются вкладыши оконных, дверных и иных проемов.
4. Внутрь контура панели укладывается арматурная сетка с монтажными петлями. После этого укладывается 1-ый фасадный слой бетона с помощью вибробетоноукладчика.
5. После укладки 1-го слоя бетона втапливается по периметру панели до фаскообразователя на сопровождающий траверс элемент несъемной опалубки.
6. Затем укладывается эффективный утеплитель, согласно теплотехнического расчета, и необходимое количество гибких связей на базальтовой основе.
7. Производится укладка верхней арматурной сетки и завершает процесс укладка верхнего слоя бетона с помощью вибробетоноукладчика.
8. Устанавливаются жесткие упорные связи между изделиями, стенд закрывается термопокрывалом с последующим автоматическим терморежимом пропаривания.
9. Весь процесс работы должен быть проверен в течение рабочей смены.
10. За час до выхода 1-ой смены отключается обогрев стенда и снимается термопокрывало.
11. Снимается верхний уровень составного оконного или дверного вкладыша, устанавливается внутренняя диагональная струбцина. Снимаются крепежные элементы со стационарными магнитами и с помощью сопровождающей траверсы снимается панель.
12. Так как резкое остывание металлической палубы стенда и медленное остывание отформованных конструкций позволяет провести отслоение поверхности конструкции от поддона, съем конструкций со стенда с одновременным поднятием сопровождающей траверсы и конструкции стены позволяет легко снять конструкции.
13. Конструкция стены вместе с сопровождающей траверсой устанавливается на «азик»-вывозную тележку, где и демонтируется сопровождающая траверса.
14. После очистки и мелкого ремонта конструкция наружной стены высокой архитектурной выразительности и заводской готовности (если есть необходимость с установкой оконных и дверных блоков) упаковывается в полиэтилен и направляется на стр

Заказать сборно монолитное каркасное строительство дома недорого в Челябинске

Строительство монолитно-каркасного дома обойдется застройщику на 10-15% дороже, чем подобный проект здания, выполненный из панельных конструкций. Монолитные здания обладают внушительным числом преимуществ, ввиду этого они пользуются высоким спросом, невзирая на чуть большую стоимость. Есть две технологии возведения монолитного здания:



  1. Строительство каркаса происходит в заводском цехе. Составные части конструкции комплектуются и доставляются на объект тяжелой техникой. Основа собирается из ригелей, перекрытий и массивных несущих колонн. Готовый каркас монтируется на фундамент, отделка жилых помещений производится из простых и экономичных материалов.
  2. Сооружение реализуется непосредственно на участке. Для создания монолитного литья используется деревянная или металлическая опалубка. Железобетонное основание армируется сеткой, утепляется изоляцией. Внешние стены возводятся из кирпича, для внутренних же используются более экономичные стройматериалы.



Вторая методика возведения считается более прочной, но занимает больше времени по срокам сооружения здания. Монолитное строительство применяется для многоквартирных домов. Применение данного типа строительной методики в частном секторе могут позволить себе финансово обеспеченные землевладельцы.



Преимущества монолитно-каркасного строительства

  1. Работы по возведению здания занимают на 20-30% меньше времени, чем при стандартной технологии. Это происходит благодаря отсутствию осадки здания. К отделочным процедурам можно приступать незамедлительно после окончания сооружения каркаса.
  2. Цельное литье приводит к минимизации стыков и швов. Это говорит о малой выдуваемости и ощутимой экономии на отделочных материалах и счетах за отопление. Использование кирпичного слоя для внешней стороны способствует естественному нагреву и охлаждению стен.
  3. Монолитный дом можно соорудить на любом типе грунта. Относительно небольшой вес позволяет использовать легкие типы фундамента и монтировать их на пучинистых и песчаных почвах. Дополнительным преимуществом является равномерное распределение массы каркаса и стен по всему периметру основания. Это позволяет избежать деформации и перекоса.
  4. Несущими конструкциями в таком доме являются внешние стены. Это дает возможность сделать разную планировку на каждом этаже. Снос внутренних стен можно сделать своими руками без боязни штрафов от БТИ. Несмотря на прочность внешние стены не очень толстые, поэтому не рекомендуется делать в них ниши для расширения пространства.



Выше мы отметили, что цена монолитно-каркасного дома на 10-15% выше, нежели панельного. Но если сравнить такой дом с блочными или кирпичными зданиями, то монолитный дом выигрывает и в стоимости. Также внутри внешней стены каркасного дома уже имеются слои гидроизоляции и утеплителя, что позволит сэкономить средства новым владельцам жилья.



Где заказать дом по монолитно-каркасной технологии?



На сайте компании СпецМонолитСервис можно заказать как сооружение небольшого частного проекта, так и возведение многоквартирного комплекса. Наши эксперты подготовят для вас макет с предварительной планировкой, составят смету с расчетом стоимости работ и перечнем стройматериалов. Возможна работа по макету заказчика. По любым интересующим вас вопросам обращайтесь по телефону.

Технологии — ОрелПроект

Сборно-монолитное каркасное домостроение

Узел стыка «колонна-ригель»

Основой сборно-монолитной технологии является несущий каркас, состоящий из трех основных железобетонных элементов: вертикальных опорных колонн, предварительно напряженных ригелей и плит перекрытия. Узел соединения «колонна-ригель-плита» является монолитным. Весь каркас собирается без применения сварки.

Наружные и внутренние стены являются ненесущими, а только ограждающими, что позволяет применять для их изготовления любые облегченные строительные материалы, удовлетворяющие требованиям СНиП по теплотехнике и современным архитектурно-планировочным решениям. Вариантами наружных стен может быть кладка из мелкоштучных материалов, навесной вентилируемый фасад, индустриальные многослойные панели.

Узел стыка «колонна-ригель-плита перекрытия»

Сборно-монолитная технология позволяет собирать каркасы с большими пролетами между колоннами, что дает возможность свободно планировать расположение помещений на этажах как в ходе строительства, так и во время эксплуатации. Индивидуальный расчет сечений несущих элементов в зависимости от их местоположения в каркасе обуславливает малый расход металла при производстве ЖБИ. Полная заводская готовность элементов каркаса позволяет при его возведении практически полностью отказаться от электросварочных работ, существенно снизить энергоемкость строительства, расход материалов на строительной площадке, сроки строительно-монтажных работ и, в конечном счете, обуславливает низкую себестоимость жилья по сравнению с другими строительными технологиями.

Штепсельный стык между колоннами
и его выполнение при строительстве

Стыковка 15-метрового преднапряженного ригеля с колоннами в 5-этажном здании, шаг колонн 6×15 м

Строительство жилого дома

Строительство жилого дома

Строительство жилого дома

7-этажный гараж-стоянка

17-этажный жилой дом

17-этажный жилой дом

Какими достоинствами обладает сборно-монолитный каркас?

Сборно-монолитный каркас часто используется при возведении многоэтажных строений. Применение этих конструкций позволяет неплохо сэкономить. Повторяющиеся детали в доме устанавливают сборными, а отдельные элементы и узлы создают монолитными.

Плюсы сборно-монолитного каркаса

С такой технологией строительства удается:

  • Значительно уменьшить трудоемкости работ на стройплощадке при повышении объема строящегося каркаса
  • Свободная планировка
  • Возможность создания 80% сборных деталей каркаса в технологичных условиях
  • Сокращение количества мокрых процессов, а также снижение энергопотребления зимой
  • Уменьшение затрат железобетона

Конструкции сборно-монолитного каркаса

Сборно-монолитный каркас здания представляет собой рамно-связанную конструкцию. Она в себе воплощает прекрасные качества полносборных каркасов, а еще обладает дополнительными достоинствами монолитных изделий.

Для возведения каркаса используют сборные колонны из железобетона и плиты перекрытий. Эти элементы соединяются сборно-монолитными ригелями. Такая конструкция позволяет делать свободную планировку.

Кроме этого, сборно-монолитный каркас применяется при создании общественных, гражданских и промышленных сооружений. В строительстве до 80% деталей конструкций создается на заводах, где обеспечивается соблюдение всех технологий.

Особенности технологии

Данная технология строительства позволяет делать каркасы с огромными пролетами. Именно поэтому можно на этажах свободно располагать комнаты в процессе строительных работ и эксплуатации.

Детали каркаса выпускаются уже полностью готовыми, поэтому при строительстве почти полностью отказываются от электро-сварочных работ. Вот почему в этой технологии выполняется меньше монтажных работ, уходит мало энергоемкости и материалов, в результате себестоимость жилья по сравнению с остальными выходит намного ниже.

В сборно-монолитном строительстве основой выступает несущий каркас, который состоит из железобетонных изделий: плит перекрытия, напряженных ригелей и вертикальных колонн. Чтобы построить каркас не придется пользоваться сваркой, так как узел соединения (плита-ригель-колонна) монолитный.

Подобный каркас можно использовать даже в сейсмических регионах до 10 баллов. Ведь он имеет жесткий соединительный узел и неразрезной сборно-монолитный диск перекрытий. Сборно-монолитный каркас способен вписаться в различные архитектурно-планировочные решения. Конструкции каркаса формируют на универсальном оборудовании, поэтому их производят с разными свойствами и длиной сечений.

Монолитно-каркасное строительство | Крым-Девелопмент

   Монолитно-каркасная система удобна для строительства в сложных геологических условиях, к примеру, на просадочных грунтах и в сейсмоопасных районах к которым относится Респубдика Крым.

Стремление архитекторов к применению монолитно-каркасной конструкции объясняется ее гибкостью, возможностью реализовать любой замысел архитектора. Сегодня используют мелкощитовые опалубочные системы, которые можно объединять в любые композиции и создавать различные варианты архитектурных решений. С градостроительной точки зрения можно решать самые сложные задачи по конфигурации, высотности, силуэту зданий, учитывать особенности рельефа площадки, требования заказчика и т.д. Планировка квартир и других помещений свободна, т.е. позволяет реализовать самые необычные пожелания заказчика. Кроме того, если площадь квартир слишком велика, из-за чего они плохо продаются, то первоначально запроектированный метраж квартир можно откорректировать: площадь — меньше, квартир — больше. Железобетонный монолитный каркас здания и плита перекрытия создаются прямо на строительной площадке с помощью съемной опалубки. Бетон заливается в предварительно установленную опалубку и уложенный арматурный каркас. Так здание растет этаж за этажом. Наружные стены могут быть любыми — кирпичными, пенобетонными или навесными. К преимуществам монолитного строительства относится возможность использовать самые различные архитектурно-планировочные решения и вписывать возводимые объекты в ландшафт и существующую застройку. Свободная планировка квартир, отсутствие громоздких несущих стен позволяет воплотить и удовлетворить любые желания заказчика по планировке здания. Монолитные плиты перекрытия создают ровную поверхность потолка без швов, готовую для окраски или оклейки. Стена на каждом этаже опирается на плиту перекрытия и является «самонесущей» в пределах одного этажа, что избавляет ее от необходимости быть опорой для вышележащих этажей, следовательно, стеновой материал может быть менее плотным и более тепло-эффективным. Еще одним из неоспоримых качеств каркасно-монолитного домостроения является его безопасность при экстремальных ситуациях, жесткий бетонный каркас здания выстоит даже при полном разрушении стен, например, при взрыве газа. Каркасно-монолитное жилье может быть любой категории: от бюджетной до элитной. У профессионалов не вызывает сомнений, что его потребительские свойства выше, чем у панельного и кирпичного.

   На современном этапе застройки города наметилась тенденция строительства жилых комплексов, т. е. совмещение социальных и технических возможностей. Для этих целей наиболее подходит монолитно-каркасная система. Универсальность ее конструктивной системы, вариабельность модульной сетки колонн позволяют в одном здании объединять жилье, помещения обслуживания, паркинги, спортивные сооружения и т.д

Эта технология сооружения зданий требует четкого соблюдения технологического процесса, тем более что строительство ведется практически круглый год.

Монолитное строительство в Крыму

Технология монолитное строительство Симферополь прошла серьезную проверку временем и сегодня продолжает успешное шествие по строительным площадкам Крыма. Учитывая своеобразие горных пород, эту методику возведения зданий можно назвать одной из самых надежных технологий. Специалисты гарантируют эксплуатационный период домов, построенных по монолитной технологии, до 200 лет.

Монолитное строительство в Симферополе представляет собой возведение строений из железобетона в самые короткие сроки. При этом технология не содержит никаких ограничений – с ее применением можно возводить здания любой архитектурной сложности и этажности.

Каркасное строительство в Крыму

В равной степени это относится и к такому методу возведения объектов, как каркасное строительство Симферополь. Эта технология становится все более популярной среди застройщиков и все более востребованной у клиентов. В обоих случаях она привлекает простотой и скоростью возведения здания, возможностью вести работы в любое время года, относительной дешевизной материалов.

Каркасное строительство в Крыму охотно используют строительные компании региона. Так, с применением возможностей, которые дают обе технологии, ведет строительство компания «Крым-Девелопмент». Их использование позволяет реализовывать любые архитектурные решения. С применением монолитно-каркасной системы можно вести строительство в сложных геологических условиях Крымского полуострова, например, на просадочных грунтах и в сейсмоопасных районах.

%d1%81%d0%b1%d0%be%d1%80%d0%bd%d0%be-%d0%bc%d0%be%d0%bd%d0%be%d0%bb%d0%b8%d1%82%d0%bd%d0%be%d0%b5%20%d1%81%d1%82%d1%80%d0%be%d0%b8%d1%82%d0%b5%d0%bb%d1%8c%d1%81%d1%82%d0%b2%d0%be — со всех языков на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АймараАйнский языкАлбанскийАлтайскийАрабскийАрмянскийАфрикаансБаскскийБашкирскийБелорусскийБолгарскийВенгерскийВепсскийВодскийВьетнамскийГаитянскийГалисийскийГреческийГрузинскийДатскийДревнерусский языкИвритИдишИжорскийИнгушскийИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКитайскийКлингонскийКорейскийКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛожбанМайяМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийПуштуРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТамильскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Каркасно-монолитное строительство коттеджей

В глазах опытных риелторов и простых потребителей, знакомых с технологиями строительства, дома на монолитном основании ценятся выше других. Объект может находиться в непривлекательном районе, иметь недостаточно развитую инфраструктуру и другие недостатки, но в одном преимуществе таким зданиям нельзя отказать – высокой прочности. На этой же технологии основано и монолитное строительство коттеджей, но с некоторыми нюансами.Если высотные многоэтажные дома не терпят компромиссов и проектируются с расчетом на закладку в конструкцию «чистого» монолита, то частные дома типа коттеджей можно строить по комбинированной технологии с принципами каркасного строительства.

Общие сведения о технологии

Традиционная технология монолитного строительства предполагает формирование каркаса из единого силового материала. Несущие в этом случае изготавливаются из железобетона, что создает каркас дома, а основание делается цельным.Эта же система может быть использована для строительства коттеджей. Однако необходимость достижения такой же высокой прочности в этом случае не будет обусловлена ​​меньшей нагрузкой. Типовой частный дом имеет один или два этажа, нагрузка на несущие конструкции которых будет вполне приемлемой для быстровозводимой конструкции. Комбинированная технология монолитного строительства коттеджей с включением элементов каркаса предполагает, что отдельные составляющие будут представлены другим материалом. Как правило, это перегородки и наружные стены, которые являются внешними.Такое разбавление позволяет сэкономить и на организации строительства, и на самом материале, но без критического снижения надежности и долговечности здания.

Какие материалы используются?

Несмотря на то, что монолитное строительство ассоциируется с железобетоном, спектр используемых материалов очень обширен. Эталонным является использование в конструкции арматурных стержней из стали (в современной технике — из композиционного стеклопластика), фибробетона и кирпича.В качестве инородных элементов могут использоваться панели, выполняющие роль перекрытий и перегородок, хотя такое решение не приветствуется даже в проектах частных домов. Дело в том, что монолитное строительство коттеджей при любых конфигурациях потребует немалых вложений, а наличие откровенно слабых мест в стыках перехода от железобетона к панелям не оправдано. Что же касается кирпича или строительных блоков, то к этим каркасам можно относиться как к монолитным только условно — и по той причине, что они заметно выигрывают по прочностным характеристикам немонолитных сборно-каркасных домов.

Процесс строительства

Дома данного типа строятся по проектному решению, в котором изначально указываются точки и линии коммуникаций. В дальнейшем будет сформирован монолитный каркас с расчетом на прокладку инженерных сетей. Первым делом в ходе строительства делается фундаментный фундамент, который будет образовывать сплошную плиту толщиной около 100 см. Его также армируют стекловолокном или металлическими прутьями. В дальнейшем строительство монолитных домов и коттеджей ведется непрерывно, с заливкой бетоном.Базовыми опорными элементами являются готовые столбы, полости которых также необходимо заполнить раствором. Затем создается верхний бетонный каркас, производится обвязка и при необходимости дополнительное армирование монолитными балками. После этого уже с применением встроенных элементов устанавливаются полы и перегородки. Завершающие этапы строительства выполняются по единым технологиям устройства проемов, облицовки и прокладки коммуникаций.

Модификации техники

Можно выделить две технологии, по своим принципам схожие с монолитно-каркасным строительством.Один из них, более доступный по цене, предполагает использование высокопрочных деревянных балок вместо столбов из строганного пиломатериала. Это касается проектов эконом-класса без второго этажа. Вторая технология делает больший упор на формирование композитного каркаса. Отличительной особенностью этой техники является то, что железобетонное основание не строится непосредственно на строительной площадке, а собирается из отдельных компонентов, которые предварительно были изготовлены в заводских условиях. Сборно-монолитное строительство коттеджей также предусматривает вхождение в конструкцию колонн, соединительных болтов и панелей перекрытий.То есть на участок доставляется некий домокомплект, из элементов которого строится коттедж.

Технологические преимущества

Дома, возводимые по каркасно-монолитной технологии, отличаются прочностью, долговечностью и высокой теплоизоляцией. В дальнейшем от строителей потребуется минимальное обустройство здания в плане обеспечения теплоизоляционными материалами. Также отмечена гибкость технологии в плане планирования – это особенно выгодно для индивидуальных проектов.Монолитное строительство предполагает минимум архитектурных ограничений по сравнению с панельным методом. Несмотря на внешнюю основательность и сложность, каркасно-монолитное строительство коттеджа реализуется в сжатые сроки. Отчасти это связано с технологическим требованием – в распоряжении строителей имеются ограниченные временные интервалы заливки бетона и введения арматурных стержней. Непрерывность процесса в конечном итоге определяет высокую скорость производства.

Недостатки технологии

Монолитное строительство как таковое в силу особенностей организации работ дороже панельных способов строительства. По разным оценкам, стоимость увеличивается на 15-20%. Также недостатком является требование сезонной работы. Такие дома рекомендуется возводить только летом, так как при температуре ниже 5°С свойства бетонного раствора могут измениться, что не позволит обеспечить достаточное качество конструкции. Только в крайнем случае монолитное строительство коттеджей ведется зимой, да и то с разбавлением бетонного основания морозостойкими добавками.

Стоимость монолитно-каркасного строительства

Как уже было сказано, одним из слабых мест технологии являются финансовые вложения. Работа бригады составляет в среднем 6-7 тыс/м 3 . Это непосредственно рабочий процесс с закладкой фундамента. В то же время строительство монолитных коттеджей «под ключ» сегодня стоит 15-17 тыс./м 3 . Конечно, многое будет зависеть от региона и квалификации рабочих, но ожидать значительного падения цен не стоит.

Уже по ставкам оплаты труда строителей можно отметить серьезную разницу с технологией панельного или сборного строения. Но еще больше это выражается в ценах на готовые объекты. На вторичном рынке речь может идти о начальных ставках в 2-3 млн руб. — и это будет вполне доступное монолитное строительство коттеджей. Цена в среднем сегменте на дома площадью 250-300 м 2 может превышать 10 млн рублей.Опять же, каркасно-сборные и панельные объекты дешевле на 20%.

Заключение

На данном этапе развития в сфере монолитного домостроения отмечают два перспективных направления. Одна из них ориентирована на массового потребителя и в некотором роде предоставляет типовые проекты. Оптимизация данного направления обусловлена ​​тем, что стоимость строительства монолитного коттеджа при тех же 15 тыс./м 3 для многих потенциальных заказчиков остается чрезмерно высокой.Поэтому за счет унификации методов строительства технологи рассчитывают повысить конкурентоспособность таких предложений. Второе направление ориентировано на тех, кто не хочет идти на компромиссы и рассчитывает получить совершенно уникальный коттедж с индивидуальной архитектурой и применением лучших современных строительных материалов. Собственно, это направление развития активно используется в сферах общественного градостроительства, при реализации масштабных проектов развлекательных и торговых комплексов.

Экспериментальное исследование сейсмических характеристик композитной стеновой конструкции с низким энергопотреблением из сборного легкого стального каркаса

Реферат

подходит для домов в деревнях и городах и оценили его антисейсмические характеристики. Испытание на слабое обратное циклическое нагружение было проведено на четырех полноразмерных образцах сборной конструкции, включая образец каркаса колонны из легкой заполненной бетоном стальной трубы (CFST) (сокращенно SFCF), образец композитной стены каркаса колонны из легкого CFST. (сокращенно SFCFW), образец каркаса колонны из H-стали (сокращенно HSCF) и образец композитной стены каркаса колонны из H-стали (сокращенно HSCFW).Были сопоставлены и проанализированы характеристики разрушения, гистерезисное поведение, прочность, жесткость, пластичность и способность рассеивания энергии каждого образца. Результаты показали, что предварительно изготовленное двойное L-образное соединение балки-колонны с ребром жесткости, которое было предложено в этом исследовании, работало надежно и продемонстрировало хорошие антисейсмические характеристики. Предел текучести, предел прочности и предел текучести рамы образца SFCFW были в 1,72, 1,80 и 2,03 раза выше, чем у образца SFCF. Нагрузка текучести, предельная нагрузка и нагрузка текучести рамы образца HSCFW были равны 1.27, в 1,68 и 1,82 раза выше, чем у образца HSCF. Это указывает на то, что встроенная композитная стена внесла значительный вклад в горизонтальную несущую способность образцов SFCF и HSCF. Встроенная композитная стена была разделена на несколько композитных панелей в форме полос во время разрушения и обеспечила стабильную опору для каркаса на более поздних стадиях упругопластической деформации. Горизонтальные полосы шпунтового соединения между композитными панелями в форме полос создавали возвратно-поступательные смещения прикуса и в конечном итоге значительно улучшали способность конструкции рассеивать энергию.

Ключевые слова: сборный легкий стальной каркас , композитная стеновая конструкция с низким энергопотреблением, сейсмостойкость, ленточная композитная панель, дома в деревнях и городах

1. Введение

На китайском языке много домов деревни и города, причем 90% из них построены самими фермерами. К традиционным конструкциям этих домов относятся в основном земляные несущие стены, кирпично-земляные, каменно-земляные, деревоземляные, смешанные несущие, каркасные несущие, каменные и кирпичные дома.Эти конструкции не только требуют длительных периодов строительства, но и имеют плохие антисейсмические характеристики. Традиционные конструкции связаны с плохой изоляцией стен. Зимой на отопление сельского дома расходуется значительное количество энергии, а тепловая среда в помещении некомфортна. Летом в большинстве сельских домов используются охлаждающие устройства, которые также потребляют большое количество электроэнергии.

Подводя итог, можно сказать, что в деревнях и городах Китая имеется множество домов, существующие конструкции которых связаны с плохими антисейсмическими характеристиками, они требуют повышенного энергопотребления и уже не могут удовлетворить потребности в жилье. Соответственно, быстровозводимые здания обладают огромным потенциалом для будущего развития сельских районов Китая [1–6].

Индустрия быстровозводимых конструкций быстро развивается в некоторых странах, таких как США, Япония и Сингапур [7–9].

Концепция сборных конструкций быстро развивалась в США в начале 1970-х годов. Жилые дома в основном состоят из легких стальных и малоэтажных деревянных конструкций, демонстрирующих разнообразие, модернизацию и другие характеристики.Сборные компоненты, технологии воспроизведения и детали, изготовленные и разработанные в США, и их применение находятся на переднем крае мирового технического прогресса [10–14].

Япония (1960 г.) представила концепцию сборного строительства, разработала ряд политик индустриализации жилищного строительства, установила единые стандарты для модульных компонентов и устранила противоречия между стандартизацией, массовым производством и диверсификацией жилья. Сборные дома Японии в настоящее время занимают долю мирового рынка до 50% [15-18].

Сингапур признан одной из лучших стран мира по решению жилищных проблем. Его жилые дома в основном построены на основе технологий индустриализации и производства. Жилищная политика и развитие быстровозводимых технологий привели к бурному развитию промышленного строительства. Наиболее типичным примером является введение модульных быстровозводимых многоквартирных домов в 15–30 этажей, на долю которых приходится 80% рынка.Этот проект корпуса и макетной платы (HDB) был предварительно изготовлен принудительно, а уровень бездефектной сборки достиг 70% [19,20].

В первые дни развитие сборных домов в Китае было затруднено из-за ограничений ситуации в стране, строительных мощностей, экономических условий и уровня индустриализации. В результате развитие индустриализации строительства в Китае отстает от более развитых стран. В настоящее время промышленные здания Китая представляют собой в основном многоэтажные и высотные жилые конструктивные системы [21].

В развитых странах нет строгого разграничения между исследованиями городской и сельской застройки. В некоторых из этих стран в городских пригородах, селах и городах существуют только одно- или двухэтажные промышленные здания. Эти здания, очевидно, имеют иную форму по сравнению с традиционными жилищными постройками в сельской местности Китая. Сельское население Китая в настоящее время стареет, а потребление ресурсов очень велико. Страна находится в критическом периоде в отношении поощрения энергосбережения, сокращения выбросов и зеленого развития.Однако на сегодняшний день было проведено лишь ограниченное количество исследований по созданию системы индустриализации сельских домов, направленной на улучшение среды проживания в сельской местности и достижение устойчивого развития новых сельских построек. [22].

Кроме того, производство стали в Китае в настоящее время растет, а спрос падает, что приводит к убыткам в области сталелитейной промышленности. Применение легкой стали в строительстве сельских домов не только улучшает их антисейсмические характеристики, но и решает дилемму избыточной мощности стали. Кроме того, использование стали в сельских домах способствует ее вторичной переработке после сноса дома.

Сельское жилищное строительство с низким потреблением энергии в Китае демонстрирует значительные различия с развитыми странами за рубежом с точки зрения ресурсов и соответствующего уровня экономики. В наших исследованиях по технологиям строительства домов с низким энергопотреблением и сейсмостойкости мы должны уделять особое внимание экономической доступности.

Подводя итог, можно сказать, что исследования и разработки, направленные на сборные сейсмостойкие и энергосберегающие конструкции зеленых сельских домов, высоко ценятся в стране и вызывают серьезную озабоченность китайского общества.Разработка и использование легкой стали и экологически чистых строительных материалов, а также разработка сборных домов с низким энергопотреблением и сейсмостойких конструкций сельских домов стали серьезной проблемой в развитии красивых сельских районов в Китае.

В настоящее время отечественными и зарубежными учеными достигнуты значительные успехи в исследованиях по сочетанию стальных каркасов и каменных заполнений стен. На основе непрерывной разработки новых энергосберегающих стен также расширяются исследования по антисейсмическим характеристикам композитных конструкций энергосберегающих стен и стальных каркасов.Однако исследования антисейсмических характеристик композитных стен с низким энергопотреблением и легких стальных каркасов ограничены [23–29].

Принимая во внимание существующие проблемы конструкций сельских домов и преимущества современных конструкций, авторы данного исследования предлагают композитную стеновую конструкцию с низким энергопотреблением, выполненную из сборного облегченного стального каркаса. Эта конструкция в основном применима к конструкциям зеленых сельских домов от одного до трех этажей, с высотой этажа менее или равной 4 м и общей высотой не более 10 м.Эти типы конструкций могут решить проблемы плохой сейсмостойкости и высокого энергопотребления существующих деревенских зданий. Композитная стена также может служить несущим элементом и одновременно обеспечивать изоляцию.

Учитывая долговечность, теплосбережение, огнестойкость и ударопрочность стены, в поперечном сечении этой стены используется многослойная композитная стена. Ниже описаны основные типы и характеристики.

Первый тип композитной стены представляет собой сэндвич-слой раствора, который представляет собой слой раствора из гранул полистирола, а два боковых слоя представляют собой обычные поверхности раствора со стальной проволокой.Толщины поверхности примерно равны 20 мм, а прочность поверхностного слоя может достигать значений более 5 МПа. Эти характеристики соответствуют требованиям ударопрочности поверхностного слоя. Исходя из условия одинаковой толщины, вес стены легче, но изоляционный эффект в сэндвич-слое гранулированного полистирольного раствора не такой хороший, как у пенополистирольной плиты.

Второй тип связан с тем, что композитная стена образована сэндвич-слоем полистирольной плиты вместе с поверхностями из мелкозернистого бетона и стальной проволочной сеткой с обеих сторон. Соответственно толщина поверхностного слоя составляет примерно 50 мм, а прочность поверхностного слоя может достигать значений более 20 МПа, что может удовлетворить требования ударопрочности поверхностного слоя. Однако вес стены больше, чем у первого типа, если принять условие равной толщины.

Третий тип относится к композитной стене, разработанной в этом исследовании, в которой средний слой представляет собой изоляционный слой из графитовой полистироловой плиты, а два боковых слоя представляют собой конструкционные слои из высокопрочного пенобетона со стальной проволочной сеткой.Толщина поверхности находится в диапазоне 50–80 мм, а поверхностная прочность может достигать значений более 5 МПа. Соответственно, эти характеристики соответствуют требованиям ударопрочности поверхностного слоя. Кроме того, вес стены эквивалентен весу первого типа, если условия равной толщины, теплоизоляционного эффекта и огнестойкости стены лучше, чем у первых типов.

2. Обзор экспериментов

2.

1. Дизайн и изготовление образцов

Были разработаны четыре полномасштабных образца.Типы рам были разделены на колонны из легких заполненных бетоном стальных труб (CFST) и рамы колонн из H-стали. Все остальные строительные размеры, процессы и материалы были одинаковыми во всех проектах.

2.1.1. Конструкция рамы колонны

Легкая рама колонны из CFST состояла из колонны из облегченной стальной трубы из переработанного бетона, двутавровой стальной балки и двойного L-образного соединения с ребром жесткости. В колонне из переработанного бетона из легкой стальной трубы использовалась квадратная стальная труба 150 × 150 × 6 мм.Моделью стальной балки была модель HM с размерами 194 × 150 × 6 × 9 мм. Двойной L-образный стык с ребром жесткости состоял из двойных L-образных компонентов с ребром жесткости, приваренным к колонне из переработанного бетона из легкой стальной трубы. Стальная соединительная пластина стальной двутавровой балки и двойной Г-образный стык с ребром жесткости были соединены высокопрочными болтами (уровень 8. 8, серия М12) и образовали двойные Г-образные стыки балка-колонна с ребром жесткости. . Каркас колонны из H-стали и легкие конструкции каркаса колонны из CFST были соединены таким же образом.Модель колонны рамы в раме колонны из Н-стали представляла собой модель HW с размерами 175 × 175 × 7,5 × 11 мм. Два типа конструкций соединений рамы колонны показаны на .

Типы конструкций соединений каркасов колонн.

Момент инерции в области стыка усиленного стыка значительно больше, чем у сечений балки и колонны. Кроме того, соединение является жестким, что улучшает противопоперечную жесткость конструкции рамы и позволяет избежать разрушения конструкции, вызванного выходом из строя соединения рамы во время сильных землетрясений.Высота наклонного ребра жесткости в конструкции не должна превышать высоту пола. Поэтому при сборке рамы и пола на поверхности пола не обнаружилось косого ребра жесткости. Таким образом, высота косого ребра жесткости была ограничена. Соответственно, ребро жесткости в настоящее время используется только в малоэтажных жилых домах.

Когда рама и пол были собраны вместе, наклонный элемент жесткости не обнажал поверхность пола. Таким образом, тип заполнения стены (с использованием отверстий или иным образом) не имеет отношения к структуре и функции швов.

2.1.2. Композитная стеновая конструкция, схемы соединения панелей и каркасов

Вся композитная стена была построена путем сращивания композитных панелей в форме полос. Композитная панель в виде полосы имела длину 3540 мм, ширину 590 мм и толщину 240 мм. Панель состояла из трех слоев. Средний слой представлял собой изоляционный слой толщиной 80 мм из графито-полистирольной плиты. Два боковых слоя состояли из конструкционных слоев пенобетона толщиной 80 мм. Конструкционный слой содержал сетку из оцинкованной холоднотянутой стали ϕ [email protected], толщина защитного слоя составляла 30 мм.Одна сторона конструкционного слоя пенобетона была соединена с другой стороной конструкционного слоя косой перекрещивающейся стальной проволокой ϕ 3, проходящей через средний изоляционный слой. Стальные стяжки ϕ [email protected] были прикреплены к двум сторонам панели. Длина выставленной линии составляла 105 мм. Шпунтовое соединение между панелями композитной стены осуществлялось механическим вогнуто-выпуклым пазом. Горизонтальные швы между панелями замазаны пенобетонным раствором.Соединительные швы композитной панели показаны на . Стальные стяжки с двух сторон композитной панели были приварены к облегченной стойке рамы. Между облегченной рамой и композитными панелями была закреплена постформовочная лента, после чего был залит пенополистиролбетон. Подробная иллюстрация соединения между панелью и облегченной рамой CFST показана на рис.

Конструктивное исполнение композитной панели. ( a ) продольный разрез и ( b ) поперечный разрез.

Соединение между панелью и легкой рамой CFST.

Размер сечения колонны 150×150 мм, толщина панели 240 мм. Толщина панели, выступающей за колонну, выбрана равной 90 мм для прилегания поверхности слоя изоляции к колонне. Благодаря мерам сварки между встроенной растянутой арматурой в панели и колонне была эффективно предотвращена неустойчивость конструкции вне плоскости под действием поперечной нагрузки.

Основные параметры образцов указаны в . Размеры и фотографии некоторых экземпляров приведены в . Строительная высота всех образцов составляла 2700 мм, а расстояние между колоннами — 3900 мм.

Размеры образцов SFCFW и HSCFW. ( a ) SFCFW и ( b ) HSCFW.

Таблица 1.

Схема наименования и параметры приготовленных образцов. №

экз. Технические характеристики рамочных колонн Технические характеристики Framework Beams Спецификации плиты
SFCF 50155 H-Steel Column H-Steel Beam
SFCFW Легкий переработан CFST H-Steel Beam Композитная стена HSCF H-Steel Column H-Steel Beam H-Steel Beam
HSCFW H-сталь 60156 H-Steel Beam Композитная стена

Процесс сборки композитной стеновой конструкции с облегченной колонной CFST показан на рис. Процесс сборки композитной стеновой конструкции с рамой колонны из Н-стали был таким же, как обсуждалось ранее.

Процесс сборки композитной стены со стальным каркасом. ( a ) Сборка балки рамы, ( b ) подъем ленточных композитных панелей, ( c ) уплотнение швов ленточных панелей, ( d ) сварка стальной стяжки, ( e ) заливка полистирола пенобетон и ( f ) готовый образец.

Рама в сборе .Колонна рамы крепилась к жесткой фундаментной балке. Затем балка рамы была вставлена ​​в двойное Г-образное соединение с использованием ребра жесткости с одной стороны. Когда положение отверстий верхней и нижней полки балки было совмещено с положением отверстия L-образной косынки, для завершения сборки были затянуты высокопрочные болты (M12), как показано на a .

Сборка композитной стены . Композитные панели в форме полос были вставлены в раму сбоку, как показано в b .Верхний выпуклый паз нижней композитной панели в форме полосы был вставлен в нижний вогнутый паз панели выше. Шов был зачеканен пенобетонной пастой, как показано на c . После того, как ленточные панели были вставлены в раму, к стальной трубчатой ​​стенке колонны рамы была приварена горизонтальная стальная стяжка, как показано в d .

Заливка ленты после заливки . Швы между композитной стеной и легкой стальной рамой были заполнены пенополистирольным бетоном, как показано на и .Изготовление образца было завершено после отверждения и извлечения из формы ленточного бетона после заливки, как показано в f .

2.2. Свойства материала

Легкая стальная трубчатая колонна из переработанного бетона была заполнена переработанным бетоном C40 с коэффициентом замены крупного заполнителя 100%. Переработанный крупный заполнитель был переработан и произведен компанией Shougang Resources Science and Technology Development Company в Пекине (). Соотношение переработанной бетонной смеси указано в .Физические свойства крупного заполнителя перечислены в . В качестве мелкого заполнителя использовали песок технический средний влажностью 6,02 %.

Переработанный крупный заполнитель (5–10 мм).

Таблица 2.

Пропорции смеси переработанного бетона.

9015
Пропорция смешивания (кг м -3 )
Прочность на дизайн 42.5 Cement Fly Fly Минеральный порошок Rexcled Carse Aglectore Fine Sand вода
C40 323. 0 70.0 70.0 70.0 80.0 804.0 825,0 825,0 43 16.5

Таблица 3.

Физические свойства переработанного грубого совокупности.

9143 частицы (%)
размер зерна (мм) кажущаяся плотность (кг·м −3 ) водопоглощение (%) индекс измельчения (%) пустотность (%)
5–10 2650 4. 45 9,0 48,0 4,0

В соответствии с требованиями «Сталь и изделия из стали — размещение и подготовка образцов и образцов для механических испытаний (GB/T2975-1998)» [30], образцы были получены из соответствующих местоположений испытуемых. Для каждого типа стали были проведены три стандартных образца на растяжение в соответствии с требованиями «Металлические материалы — испытание на растяжение — часть 1: метод испытания при комнатной температуре (GB/T228.1-2010)» [31]. Для облегченной стальной рамы использовалась сталь класса прочности Q235b. Сталь марки HPB300 использовалась для горизонтальной стальной стяжки, прикрепленной к композитным панелям в форме полос. Результаты испытаний свойств материалов конструкционной стали и стали для арматуры панелей приведены в .

Таблица 4.

Механические свойства стального изделия.

(мм) 9019 9
Сталь Продукт Продукт Расположение Расположение Разборка Диаметр / толщина T (мм) Уровень доходности FY (MPA) Ultimate Fu (MPA) Модуль упругости E (GPA) удлинение δ (%)
стальная стяжка панель 6 405. 0 581.0 206.9 16.1
Панель 3 662.0 718.0 718.0 190,8 3.1
квадратный стальной столбчатый стена 6 373.0156 373.0 444.3 218.2 218.2 21.59
Фланец стальной луч H-All Meet Beam 9 282. 7 431.0 195.1 16.1
H-Steel Beam 6 6 496.0 202.2 30.7
L-соединительная пластина Луч -Column Connection 8 318.0156 318.0 468.0 202.9 19.1 19.1
Фланец стальной колонны H-Steel Column 11 270. 0 418.0 202.7 27.59
W-Steel Column H-Steel Column 70156 360.0 460.0 204.7 10.0

Измеренная кубическая пена бетон, использованный в ленточных композитных панельных конструкциях, составил f у.е. = 3,8 МПа. Измеренная кубическая прочность на сжатие пенобетона с гранулами полистирола после заливки составила f у.е. = 1.9 МПа.

Кубический испытательный образец 150 × 150 × 150 мм и призматический образец 150 × 150 × 300 мм были отложены с той же порцией бетона во время заливки и содержались в тех же условиях, что и образец. Согласно требованиям «Стандарта на методы испытаний механических свойств обычного бетона (GB/T50081-2002)» [32], бетон имел измеренную кубическую прочность на сжатие 54,0 МПа, осевую прочность на сжатие 35,5 МПа и модуль упругости 3.02 × 10 4 МПа.

Площадки, на которых проводились испытания свойств материалов, показаны в .

Испытания свойств материалов. Испытание свойств материала для ( a ) стали и ( b ) бетона.

2.3. Схема нагружения и расположение точек измерения

Для имитации реальной инженерной нагрузки на верхнюю часть каждой колонны рамы была возложена вертикальная нагрузка, а вдоль оси балки рамы была приложена горизонтальная низкоциклическая обратная нагрузка.Вертикальную нагрузку обеспечивали два вертикальных домкрата по 250 т. Степень осевого сжатия составила 0,28 (конструктивная система исследования в основном подходила для малоэтажных (одно-трехэтажных) жилых домов, степень осевого сжатия колонн определялась по большему осевому давлению колонн в трех этажного жилого дома, вертикальная нагрузка 499,5 кН, вертикальная нагрузка во время испытаний поддерживалась постоянной, горизонтальная нагрузка обеспечивалась домкратом растяжения и сжатия 100 т. Для того, чтобы процесс установки образца был быстрым и легким, две базы колонн рамы образца были соединены и закреплены на стальной балке фундамента с помощью восьми высокопрочных болтов (класс 10.9, M20). Таким образом были смоделированы встроенные конечные эффекты оснований колонн. Крышка колонны была помещена в верхней части колонны рамы образца, чтобы гарантировать, что вертикальная нагрузка может быть равномерно передана на колонку рамы. Внеплоскостная жесткость образца была относительно слабой.Для предотвращения какой-либо нестабильности вне плоскости во время нагрузки была установлена ​​горизонтальная балка из стального швеллера, ограничивающая поперечное перемещение образца. Жесткие прижимные балки были установлены на двух сторонах жесткой фундаментной балки, чтобы уравновесить опрокидывающий момент от горизонтальной нагрузки. Чтобы предотвратить скольжение жесткой фундаментной балки, на обоих концах были установлены горизонтальные домкраты, ограничивающие горизонтальное скольжение.

Чтобы стеновая конструкция не подвергалась скручиванию или деформации вне плоскости, использовалось боковое ограничительное устройство, состоящее из ограниченной стальной балки, закрепленной с обеих сторон образца, и горизонтальной короткой балки, которая закрепляется вертикально на конце предельной стальной балки.Соответственно, горизонтальная короткая балка находилась в контакте с плоскостью конца нагружающей колонны и, таким образом, могла (i) ограничивать внешнее смещение образца и (ii) скользить вдоль направления нагрузки. Это эффективно предотвратило деформацию кручения вне плоскости структуры образца.

Тестовое загрузочное устройство показано на .

Испытательная нагрузка контролировалась на основе углового смещения θ . Использовалась схема нагружения с переменной амплитудой и режим медленного непрерывного нагружения.При нагружении, когда угловое смещение составляло θ < 0,5 %, приращение за ступень составляло 0,125 %. Однако при 0,5 % ≤ θ ≤ 2 % приращение на стадию составляло 0,25 %, а при θ > 2 % приращение на стадию составляло 0,5 %. На каждом этапе выполняли два цикла обратной нагрузки. показывает результаты схемы загрузки.

Эксперимент по загрузке был прекращен при возникновении одного из следующих условий:

  • (1)

    Болт в области соединения балки с колонной рамы разрушился при сдвиге, или L-образная соединительная пластина явно деформировалась.

  • (2)

    Колонна из H-стали показала боковую потерю устойчивости, или стальные трубы в колонне CFST показали местную потерю устойчивости.

  • (3)

    Фланец или стенка из H-стали демонстрировали явное коробление.

  • (4)

    Горизонтальная нагрузка на образец в реальном времени снизилась до 85% пиковой нагрузки.

Датчики перемещений размещались на высоте точки горизонтальной нагрузки ( D 1), на высотах осей фундаментной балки ( D 2, D 3) и вдоль диагональных положений образца ( D 5, D 6) для измерения деформации стен и каркаса. Для устранения влияния проскальзывания основания на горизонтальное смещение образца на высоте оси жесткого фундамента был размещен датчик смещения ( D 4). Для изучения траектории передачи силы от стены и реакции рамы на деформацию тензорезисторы были размещены на конце балки рамы у основания колонны и на горизонтальной стальной стяжке стены. Смещение, нагрузка и деформация измерялись с помощью системы для испытаний на статическую деформацию, а трещины в стенках наблюдались визуально.На примере образца HSCFW расположение точек измерения деформации и смещения показано на рис.

Расположение точек измерения.

3. Экспериментальные явления и механизмы разрушения

3.1. Образец SFCF

Когда угловое смещение достигло 0,25 %, образец издал резкий звук. Когда он достигал 0,375%, переработанный бетон в рамной колонне отделялся от стальной трубы. Когда он достиг 1.25% стальная труба в области сжатой стойки рамы издавала глухой барабанный звук при постукивании по ней. Это указывало на то, что часть переработанного бетона в колонне была измельчена. Когда он достигал 2,5%, стальная труба в сжатой корневой части колонны рамы демонстрировала небольшое вздутие, как показано в и . Измерение тензодатчиком показало, что конец стальной двутавровой балки больше не образует пластического шарнира. Когда он достиг 4%, произошло разрушение при сдвиге в высокопрочных болтах соединительного стыка легкой стальной трубы из переработанного бетона колонны двутавровой балки, как показано в b .После этого тестовая загрузка была остановлена. Морфология разрушения образца показана на c .

Экспериментальные явления и отказ SFCF. ( a ) Выпуклость стальной трубы в основании колонны. ( b ) Разрушение болтов на стыке балки и колонны при сдвиге. ( c ) Морфология разрушенной конструкции.

3.2. Образец SFCFW

Когда угловое смещение достигло 0,25%, в швах ленточных композитных панелей появились связанные горизонтальные трещины. Во время обратного нагружения композитные панели в форме полос показали множественные параллельные тонкие наклонные трещины, как показано в и .По мере продолжения нагрузки длина существующих мелких трещин увеличилась, и появилось небольшое количество новых мелких наклонных трещин. Когда угловое смещение достигло 0,5%, между ленточными композитными панелями произошло небольшое смещение. Косые трещины образовались на стыке поперечного сечения между всей стеной и пенополистирольным бетоном, как показано в b . Когда угловое смещение достигло 0,75 %, указанные косые трещины продолжали расширяться. Самая большая трещина имела ширину 5 мм и длину 440 мм.Между полосовыми панелями произошли большие смещения, расстояние смещения составило 5 мм. Когда угловое смещение достигло 1,0%, слой пенобетона в месте шва панели показал явное отслаивание ( c ). Когда угловое смещение достигло 2,0%, стальная труба в основании стойки рамы при постукивании по ней издавала глухой барабанный звук. По мере того как нагрузка продолжалась, стальная труба в сжатом основании колонны демонстрировала небольшое вздутие, пока не произошло значительное вздутие ( d ).Когда угловое смещение достигло 4%, стена была сильно повреждена, корень колонны рамы выгнулся, и она больше не могла нести нагрузку. Поэтому испытание было прекращено. Морфология разрушения образца показана на и .

Экспериментальные явления и отказ SFCFW. ( a ) Косые трещины в углах панели. ( b ) Расширение косой трещины в месте соединения ремня после литья. ( c ) Отслаивание шовного пенобетона.( d ) Выпуклость стальной трубы в основании колонны. ( e ) Морфология отказа.

3.3. Образцы HSCF и HSCFW

Явление разрушения, связанное с образцом HSCF, было похоже на явление HSCFW рамы колонны из H-стали. Соответственно, HSCFW используется здесь в качестве примера для описания явления разрушения обоих испытанных образцов.

Когда угловое смещение достигло 0,25%, в швах ленточных композитных панелей появились горизонтальные связанные трещины с небольшими горизонтальными смещениями. Когда угол смещения достигал 0,5 %, в углах полосовых композитных панелей возникало большое количество косых трещин. Имеющиеся косые трещины расширились и расширились. Когда угловое смещение достигло 0,75 %, стала отчетливо видна косая трещина на стыке ленточной композитной панели и постлиткового пояса ( и ). По мере продолжения нагрузки стало очевидным горизонтальное смещение ленточных композитных панелей ( b ). Когда угловое смещение достигло 1.5%, внутренние и внешние полки основания колонны из двутавровой стали имели гофрированную краску ( c ). По мере продолжения нагрузки гофрирование расширилось до 450 мм от основания колонны, и часть краски отслоилась. Когда угловое смещение достигло 3,5%, максимальное расстояние горизонтального смещения полосовой композитной панели составило 30 мм. Внешний фланец корня колонны испытал более сильное выпучивание ( d ). При продолжении нагрузки вся колонка демонстрировала явную нестабильность вне плоскости, как показано на и . Аналогично SFCFW, когда угловое смещение образца HSCFW достигло 3,5%, панель полностью разрушилась. Поскольку колонна из H-стали демонстрировала значительную нестабильность вне плоскости, конструкция больше не подходила для несущей способности, и испытательное нагружение было остановлено. Морфология разрушения образца показана в f .

Экспериментальные явления и разрушение образца HSCFW. ( a ) Косые трещины в углу стеновой панели. ( b ) Горизонтальное смещение панели.( c ) Краска на фланце. ( d ) Изгиб фланца. ( e ) Нестабильность колонны вне плоскости. ( f ) Морфология отказа.

Таким образом, процессы разрушения образцов SFCFW и HSCFW были в основном одинаковыми. Сначала была повреждена стена, а затем разрушен каркас. Вся (встроенная) композитная стена сначала имела горизонтальные трещины по швам ленточных композитных панелей, а затем была смещена. Когда горизонтальная нагрузка, которая передавалась на ленточные композитные панели, становилась больше сил трения и сцепления шва, пенобетон в шве растрескивался и образовывал горизонтальные связанные трещины. Впоследствии вся композитная стена была по существу разделена на несколько отдельных композитных панелей в форме полос. Часть колонны рамы образца испытала деформацию изгиба. Несогласованная деформация всей закладной композитной стены и каркаса вызвала сдавливание одиночных ленточных композитных панелей каркасом по углам, что в свою очередь привело к их горизонтальному смещению. В процессе нагружения горизонтальная нагрузка передавалась на ленточные композитные панели через стальную распорку, приваренную к стойке рамы.Встроенные стальные стяжки по углам панели подвергались обратному растяжению и сжатию. Это привело к относительно большим напряжениям в углах панели и привело к образованию множественных косых трещин. Поскольку деформации пенобетона в ленточных композитных панелях и пост-монолитном пенобетоне были разными, косая трещина на стыке ленточных композитных панелей с каркасом стала шире.

Морфология разрушения рамной колонны образца SFCFW представляла собой небольшое выпячивание стальной трубы в основании колонны. Морфология отказа каркасной колонны образца HSCFW была короблением при сжатии полки колонны из H-стали и ее неустойчивостью вне плоскости.

В этом исследовании сравнивались сейсмические характеристики облегченной CFST каркасно-композитной стеновой конструкции колонны и каркасно-композитной стеновой конструкции из H-стали. В , колонна стальной рамы со значительной деформацией вне плоскости представляла собой Н-образную колонну стальной рамы, внешняя деформация легкой колонны CFST была очень небольшой, а производительность была хорошей ().Поскольку композитная стена имеет простую конструкцию из композитных панелей в форме полос, верхний выпуклый паз нижней композитной панели в форме полосы был вставлен в нижний вогнутый паз панели выше. Шов был зачеканен пенобетонной массой, угол смещения конструкции был большим, когда шов между полосовыми панелями шатался и потреблял сейсмическую энергию. Это увеличило общую деформационную способность стены, и, таким образом, саморазрушение полосовой композитной панели стало легче.

Образцы SFCF и HSCF представляли собой образцы пустой рамы. Перед тем, как нагрузка прекратилась, корень колонны рамы образца SFCF уже демонстрировал выпуклость стальной трубы, в то время как корень колонны из H-стали образца HSCF демонстрировал коробление полки колонны при сжатии. Нагружение образца SFCF было остановлено из-за разрушения болтов на стыке балки и колонны, а нагружение образца HSCF было остановлено в результате внеплоскостной нестабильности колонны H-стали.

Двойное L-образное соединение с ребром жесткости всех образцов не демонстрировало значительной деформации на протяжении всего испытания ().После разрушения образцов балки и колонны стыка оставались перпендикулярными, несмотря на усиленное состояние стыка. Это привело бы к увеличению жесткости, что можно было бы объяснить добавлением ребер жесткости к Г-образному соединению. Конструкция улучшила прочность и жесткость областей соединений, поскольку композитная конструкция соответствовала модели слабых элементов и сильных соединений.

Демонстрация повреждения стыков балка-колонна.

4.Экспериментальные результаты и анализы

4.1. Кривая гистерезиса

Кривые измеренной нагрузки ( F (кН))–смещения ( Δ (мм)) всех образцов показаны на рис.

Гистерезисные кривые испытанных образцов. ( a ) SFCF, ( b ) SFCFW, ( c ) HSCF, ( d ) HSCFW.

Это можно заметить по тому, что кривые гистерезиса образцов SFCF и HSCF демонстрируют отклики формы челнока и являются относительно пухлыми.Явных щипковых явлений не наблюдалось. Это указывает на то, что как легкие CFST, так и рамы колонн из H-стали обладают хорошей способностью рассеивать энергию. Гистерезисные кривые обоих образцов могли достигать максимального углового смещения 3,5 %, при этом приложенные к ним горизонтальные нагрузки существенно не уменьшались. Это указывает на то, что эти два типа каркасов обладают хорошей деформируемостью. Гистерезисная кривая образца SFCF значительно отличалась от кривой SFCFW. Во время нагрузки на гистерезисной кривой не наблюдалось точек контра изгиба, и их несущая способность была низкой.Сравнение наклонов кривых нагружения в тех же направлениях показывает, что наклон последнего этапа нагружения уменьшился по сравнению с предыдущим этапом нагружения.

Во время каждой из фаз нагружения образца SFCFW наклон кривой сначала увеличивался при увеличении перемещений, а затем до достижения целевого смещения возникала точка контраизгиба. В дальнейшем наклон уменьшался при увеличении перемещений. Сравнение кривых нагружения в одном и том же направлении показывает, что наклон последней стадии нагружения был значительно ниже, чем у предыдущей стадии нагружения.После изменения направления нагрузки гистерезисная кривая образца постепенно становилась пухлой, и ее форма изменялась с анти-S на Z-образную.

Кривая гистерезиса образца HSCFW была более выпуклой, чем у образца HSCF, и имела форму челнока. Явления защемления не наблюдалось. Это указывало на то, что образец HSCFW обладал превосходной способностью рассеивания энергии. Для кривых нагрузки той же стадии несущая способность HSCFW была выше, чем у HSCF.Это указывало на то, что композитная стена оказала положительное влияние на каркас колонны из H-стали.

Кроме того, авторы провели испытание на качающемся столе в натуральную величину и двухэтажную легкую композитную стеновую конструкцию колонного CFST с высотой здания 5400 мм и размерами плоскости 4400 × 4400 мм. Результаты экспериментов показали, что сооружение подверглось землетрясению магнитудой 8°. Угол межэтажного смещения был примерно равен 1/500, явных повреждений конструкции не было.Это показало, что структура имеет хорошие сейсмические характеристики. Соответственно, структура продемонстрировала функциональную восстанавливаемость при сильных землетрясениях. Хотя форма гистерезисной кривой не была полной, функциональность может быть восстановлена ​​после землетрясения.

4.2. Каркасные кривые и характерные точки

Каркасные кривые нагрузка ( F (кН))–смещение (Δ(мм)) образцов сравниваются в .

Каркасные кривые испытанных образцов. ( a ) SFCF и HSCF, ( b ) SFCFW и HSCFW, ( c ) SFCF и SFCFW, ( d ) HSCF и HSCFW.

Можно заметить, что в и образцы SFCF и HSCF имели низкую несущую способность, но приемлемую деформируемость. Кривые их скелета в основном совпадали. Это указывало на то, что тип колонны рамы оказал незначительное влияние на несущую способность и деформируемость образца. Количество стали, использованной для каркаса колонны образца HSCF, было в 1,49 раза выше, чем для образца SFCF. Однако сопоставимая несущая способность и деформируемость этих двух были эквивалентны.Это указывало на то, что легкая рама колонны CFST более экономична.

b указывает, что образец SFCFW может быть описан четырехлинейной скелетной кривой. Первый отрезок — быстро восходящая прямая (нагрузка начиналась и увеличивалась до достижения углового смещения 0,35 %). На этом этапе композитная стена и каркас разделяют горизонтальную нагрузку. Второй сегмент представлял собой плоскую линию (угловое смещение составляло от 0,35 до 0,5%). На этом этапе характеристики всей композитной стены быстро ухудшались, и несущая способность больше не увеличивалась до тех пор, пока каждая ленточная композитная панель не начала взаимодействовать с каркасом отдельно.В этом процессе ступенчатые силы трения и окклюзии между каждой композитной панелью в форме полосы все еще играли роль в поддержании синергетического взаимодействия между всей композитной стеной и каркасом. В целом образец демонстрировал пластическую деформацию текучести с увеличением смещения, но давал незначительные изменения нагрузки. Третий участок представлял собой медленно поднимающуюся прямую (точка нагружения менялась от углового смещения 0,5 % до точки пикового нагружения). Сама рама вступила в стадию усиления несущей способности.Вклад панелей в несущую способность может быть аппроксимирован как стабильная константа. Улучшение несущей способности образца зависело от усиления несущей способности рамы. Когда горизонтальная нагрузка на образец достигла пика, несущая способность рамы также достигла своего пика. Четвертый сегмент представлял собой плоскую линию (нагрузка продолжалась после пиковой точки нагрузки). Горизонтальная нагрузка образца на этом этапе существенно не изменилась.Поскольку угловое смещение образца уже было большим, а нагрузка существенно не уменьшилась, испытательное нагружение было остановлено. Скелетную кривую образца HSCFW можно приблизительно подогнать к трехлинейной модели, состоящей из быстро поднимающегося линейного сегмента, наклонной линии и медленно восходящего линейного сегмента. По сравнению с образцами SFCF и HSCF несущая способность образцов SFCFW и HSCFW была выше, а их деформационные характеристики были эквивалентны характеристикам образцов SFCF и HSCF.

Можно наблюдать в c , d , что до того, как шов композитной стены растрескался, композитная стена значительно улучшила жесткость и несущую способность образцов SFCFW и HSCFW. После выхода образцов SFCFW и HSCFW вклад ленточных композитных панелей в несущую способность конструкции был относительно стабильным. Различия в несущей способности образцов SFCFW и HSCFW и образцов SFCF и HSCF были примерно постоянными.После достижения предельной нагрузки образцы SFCFW и HSCFW сохраняли высокую несущую способность, что свидетельствовало о наличии у каркаса закладной композитной стены запаса прочности.

В настоящее время не существует единого критерия для определения предела текучести и характерных точек разрушения H-стали и каркасов колонн из CFST встроенной стены. В этом исследовании предел текучести, предел прочности и характерные точки разрушения образца рассчитывались с использованием универсального метода текучести изгибающего момента [33].Максимальное смещение в процессе нагружения считалось смещением разрушения, а соответствующая нагрузка считалась нагрузкой разрушения. Предел текучести рамы определяли в соответствии с деформацией текучести корня колонны рамы. Метод, используемый для определения характерных точек скелетной кривой, показан на рис.

Метод, используемый для определения характерных точек.

Измеренная нагрузка и угловое смещение каждой характерной точки образца перечислены в .

Таблица 5.

Измеренные значения характерных точек скелетной кривой.

6
Выход
Предельный
Разрушение
Выход каркаса
2 № образца FY (KN) θy (%) FMAX (KN) θmax (%) FU (KN) θu (%) F FY (KN) θ fy (%)
SFCF 64. 20 1,23 98,09 2,68 94,68 3,68 62,39 1,23
SFCFW 110,42 0,35 176,83 3,49 170,50 3,96 126,78 0.88
83.70156 83.70 1,47 110.07 110.07 110.07 110.07 69. 88 69.88 0.86
HSCFW 106.31 0.61 0.61 184.75 3.50 184.75 184.75 3.50 127.50 127.50 127.50 1.12

Угол смещения θ (%) — смещение в точке функции (δ (мм)) / расстояние от закладной торец стойки рамы до точки нагружения ( ч (мм)) × 100 %.

указывает, что предел текучести и предельная нагрузка образца SFCFW были аналогичны образцам HSCFW. Это указывает на то, что тип колонны каркаса оказывает незначительное влияние на несущую способность конструкции. Как легкий CFST, так и рамы колонн из H-стали синергетически взаимодействовали с композитной стеной. Нагрузка текучести, предельная нагрузка и предел текучести рамы образца SFCFW были в 1,72, 1,80 и 2,03 раза выше, чем соответствующие значения образца SFCF. Предел текучести, предельная нагрузка и предел текучести рамы образца HSCFW в 1,27, 1,68 и 1,82 раза превышали соответствующие значения образца HSCF. Это указывает на то, что встроенная композитная стена обеспечила значительный вклад в горизонтальную несущую способность образцов SFCF и HSCF.

4.3. Снижение жесткости

В этом исследовании использовалась секущая жесткость K i для оценки снижения жесткости каждого образца [33]

Ki=|Fi+|+|Fi-||Δi+|+|Δi-|.

4.1

В приведенном выше уравнении i — количество циклов, F i — пиковое значение нагрузки в точке i -го цикла, Δ i 2 — смещение, соответствующее 2 F i и символы + и – обозначают положительную и отрицательную горизонтальные нагрузки соответственно.

Кривые зависимости между измеренной жесткостью ( K i ) и угловым смещением ( θ ) всех образцов показаны на рис.

Таблица 6.

Значения секущей жесткости испытанных образцов. . 0,125 0,25 0,375 0,5 0,75 1 1.25 1,5 1,75 2 2,5 3 3,5 SFCF 6,23 4,79 3,63 3,09 2,55 2,14 1,87 1,69 1. 56 1.52 1.40 1.16 0.99 0.99 SFCFW 29.19 16.81 10.79 8.13 5.93 4.58 3.82 3.99 3.95 2.95 2.68 2.39 2.13 1.82 HSCF 4.61 3.73 3.53 3. 34 2.98 2.61 2.25 2.10 1.83 1.59 1.40 1.49 1.29 1.18 HSCFW 22.79 12.79 12.62 9.00 7.18 5.62 5.62 4.60 3.92 3.33 2.95 2.95 2.75 2. 41 2.14 1.90

Можно соблюдать, что значения жесткости образцов SFCF и HSCF деградировали относительно медленно . Значения жесткости SFCFW и HSCFW быстро ухудшались до того, как было достигнуто угловое смещение 0,5%. В дальнейшем деградация замедлилась. Причину этого явления можно было бы объяснить тем, что до углового смещения 0.5 %, повреждения закладной композитной стенки в образцах SFCFW и HSCFW продолжали увеличиваться. При достижении углового смещения 0,5 % закладная композитная стенка полностью разрушалась, новые трещины не образовывались. Напротив, снижение жесткости образцов SFCF и HSCF в основном было вызвано короблением стенки стальной трубы или фланца из H-стали. Поэтому скорость снижения их жесткости была относительно небольшой. Кривая снижения жесткости образца SFCFW согласуется с кривой HSCFW, а кривая снижения жесткости образца SFCF соответствует кривой HSCF. Это указывает на то, что тип колонны рамы оказывает незначительное влияние на ухудшение жесткости рамы встроенной композитной стены.

4.4. Энергорассеивающая способность

Во всех проведенных экспериментах для оценки энергорассеивающей способности испытуемых образцов использовали эквивалентный коэффициент вязкого демпфирования h e и суммарное энергопотребление E [34]. Совокупное потребление энергии представляет собой накопленную сумму площади огибающей гистерезисной кривой цикла нагружения на каждом этапе.Изменения измеренных значений h e и E в зависимости от углового смещения каждого образца показаны на .

Изменения измеренных h e и E в зависимости от углового смещения каждого образца. ( a ) Кривая сила-перемещение с гистерезисом, на основе которой было рассчитано h e . ( b ) Изменения измеренных значений h e в зависимости от углового смещения каждого образца. ( c ) Изменения измеренных значений E в зависимости от углового смещения каждого образца.

Коэффициент эквивалентного вязкостного демпфирования h e можно рассчитать по следующей формуле: коэффициент демпфирования, S ( ACB+BDA ) – площадь огибающей гистерезисной кривой, а S ( AOF+BOE ) – сумма площадей треугольников, как показано на рис.

указывает, что для одного и того же типа рамы значение пустой рамы всегда больше, чем у встроенной составной рамы стены. Это связано с тем, что встроенная композитная стена оказывает сдерживающее воздействие на деформацию потери устойчивости стали в рамах балки и колонны. Это привело к гистерезисной кривой, которая не была такой пухлой в случае встроенного композитного образца стенового каркаса. Для тех же условий строительства стены he образца рамы колонны из H-стали, как правило, больше, чем у образца рамы колонны из легкого CFST. Это связано с тем, что переработанный бетон в стальной трубе оказывает сдерживающее воздействие на деформацию стали. Когда θ > 2,0%, h e и E образцов HSCF и HSCFW увеличились, но это было вызвано непрерывным потреблением энергии потери устойчивости корня колонны из H-стали. В этот момент корень колонны сформировал область пластического шарнира. В реальном инженерном проекте не следует использовать рассеивающую способность этой части конструкции.

He, Emax и их относительные значения, когда образцы достигают точки предельной нагрузки, показаны на .

Таблица 7.

Рассеиваемая энергия испытанных образцов.

he
Emax (кН мм)
№ образца нагрузка измеренное значение относительные значения измеренное значение относительные значения
SFCF предельная нагрузка 256 1. 00 51 254.0 1.00
Ultimate Loading 0.212 0.83 103 517.59 202
HSCF Ultimate Loading 0.375 1.46 96 720.3 1.89
HSCFW Ultimate Loading 0.296 0.296 1.16 131 877.3 2979

Указывает, что значение E- Value Specimen SFCFW было значительно больше, чем у SFCF , а значение E образца HSCFW было значительно больше, чем у HSCF. Это связано с тем, что между полосовидными композитными панелями были смещения. Энергозатраты на трение увеличили общие энергозатраты конструкции. В то же время встроенная композитная стена действовала синергетически с каркасом и увеличивала рассеивающую способность конструкции.

Когда конструкция достигает предельной нагрузки, угол смещения образца HSCF достигает значения 3,5%, как указано выше, даже несмотря на то, что значения h e и E max HSCF были, соответственно 1.в 46 раз и в 1,89 раза выше, чем у SFCF. Соответственно, способность рассеивания энергии образца в это время не могла быть использована.

4.5. Анализ деформации

4.5.1. Горизонтальная кривая отношения нагрузка-деформация

Концы балки рамы и корни колонн рамы всех образцов были положениями, которые испытали относительно большие деформации. Таким образом, сечения концов рамы балки и корней рамы колонны этих образцов были использованы для анализа деформации. Кривые горизонтальной нагрузки-деформации корневых сечений рамных колонн всех образцов показаны на рис. Точкой измерения деформации на рисунке был центр стальной трубы или точка измерения полки колонны из H-стали. Точки 1 и 2 на рисунке — это точки текучести, точки 3 и 4 — точки предельной нагрузки, а точки 5 и 6 — точки разрушающей нагрузки образца.

Кривые горизонтальной нагрузки-деформации корневых сечений колонны рамы всех испытанных образцов. ( a ) SFCF, ( b ) SFCFW, ( c ) HSCF и ( d ) HSCFW.

В a , b показано, что до того, как образец поддался, стальная труба в основном оставалась в упругой фазе. Впоследствии деформация стальной трубы быстро увеличивалась в зависимости от горизонтальной нагрузки и непосредственно вступала в фазу пластического упрочнения. Соответственно, у него не было явного предела текучести. Когда SFCF достиг предельного состояния, деформация стальной трубы составляла всего 2000 × 10 –6 (отрицательное сжатие) и 2500 × 10 –6 (положительное растяжение). Благодаря поддержке встроенной композитной стенки стальная труба SFCFW может значительно деформироваться и полностью использовать преимущество присущей стали сильной деформируемости.

В c , d показано, что, когда образец HSCF поддался, деформация полки колонны из H-стали превышала 6000 × 10 −6 , и полка колонны также поддалась. Однако, когда образец HSCFW поддался, деформация полки из H-стали была меньше 1000 × 10 -6 , и колонна не поддалась.Это указывает на то, что перед деформацией конструкции встроенная композитная стена разделяла горизонтальную нагрузку и уменьшала деформацию каркаса. Деформация корня колонны из H-стали была смещена в направлении сжатия. Это связано с тем, что фланец колонны из H-стали постоянно подвергался короблению при сжатии, поэтому пластическая деформация накапливалась.

Кривые горизонтальной нагрузки-деформации концов балки рамы показаны на . Точки измерения деформации на рисунке — это точки измерения конца балки и полки.

Кривые горизонтальной нагрузки-деформации концов балки рамы всех испытуемых образцов. ( a ) SFCF, ( b ) SFCFW, ( c ) HSCF и ( d ) HSCFW.

указывает, что, когда конструкция достигла разрушающей нагрузки, ни одна из деформаций конца балки-полки образца не достигла деформации текучести 1500 × 10 -6 . Причина этого явления связана с тем, что во время эксперимента не учитывались вертикальные нагрузки от плиты перекрытия и стены над балкой на двутавровой стальной балке.Учитывалось только влияние деформации колонны рамы на двутавровую стальную балку. Поэтому изгибающий момент, выдерживаемый балкой из двутавровой стали, был относительно небольшим.

4.5.2. Предположение о плоском сечении

Образцы SFCF и HSCF использовались для проверки того, соответствует ли изменение деформации корневых сечений колонны из переработанного бетона из легких стальных труб и колонны из H-стали предположению о плоском сечении. Координаты положения сечения колонны рамы определены в . Распределение деформации корневых секций колонны показано на рис.

Координаты положения сечения колонны рамы. ( a ) SFCF, ( b ) HSCF.

Распределение деформации корневых сечений колонны.

показывает, что до того, как образцы SFCF и HSCF уступили, деформация корневых секций рамных колонн соответствовала предположению о плоском сечении. Однако после того, как образцы поддались, внешняя деформация корневых секций рамы колонны значительно увеличилась, а распределение деформации в секции больше не соответствовало предположению о плоском сечении.

Монолитные дома. Недавно он был продан McDonald’s. Монолитные пристройки Каригудда и Билигудда холмов Савандурга открывают большие возможности для скалолазов. 14522 Deerhaven Lane, Nevada City, CA 95959. Строители монолитных домов из Техаса спроектировали простой дом в форме купола, укрепленный базальтом, который может выдерживать до 400 км ветра, который должен защитить их от другой Йоланды.
Гараж на 5 автомобилей – 8 внутренних соединенных куполов 4778 кв. В дополнение к подробным чертежам и планам дома Крэндалл дает обзор процесса строительства и подробные рекомендации по проектированию.3. 0, который представляет собой многослойную конструкцию перегородки. Универсальность. По их словам, люди были готовы платить меньше за негерметичные дома, которые имели архитектурные особенности, связанные с негерметичными домами, такие как монолитная облицовка. Бетонные купольные дома — отличный выбор для владельцев зданий, которые ищут безопасное, долговечное, энергоэффективное здание по конкурентоспособной цене, которая часто ниже, чем при обычном строительстве. Фундаменты из монолитных плит хорошо подходят для плоской поверхности, однако плавающие плиты можно использовать в качестве фундамента для навесов, производственных мастерских, дополнительных комнат дома или гаражей.Продукты. Дом «Космический корабль» был построен в 1978 году Кларенсом и Луизой Ледерос, которые жили в доме до 2016 года. Кто-нибудь знает кого-нибудь, кто строил такой дом или дом с подземным куполом? Найти хорошего строителя этих нетрадиционных домов — самая сложная часть такого проекта. Двумя основными типами систем облицовки, используемых для достижения этого эффекта, были фиброцементные листы и EFIS, что расшифровывается как Exterior Foam Insulation System. Они соответствуют требованиям Федерального агентства по чрезвычайным ситуациям (FEMA) по «почти абсолютной защите» от торнадо F5 и ураганов категории 5.Скивен, Нит Порт-Талбот. 2. 678 лайков · 1 разговор об этом. Мы упоминали, что они требуют определенных критериев, и основным элементом здесь является равнина. При строительстве нового дома преимущественно используются два типа фундамента; Стволы-стены и монолитные плиты. Эта частная резиденция в Ахмедабаде, Индия, имеет форму креста. Монолитный дом может похвастаться сильной и доминирующей эстетикой. Дом, Сладкий купол — AIA Даллас. 7941 Кайюте роад. Теперь, спустя годы, у нас есть множество монолитных . Это своеобразный сюжет. Проектировать и строить строительство. Единственным самым большим дефектом, который вызывает наибольший ущерб в монолитных гипсовых домах, является дефектная древесина. Генеральный подрядчик для новых домов, реконструкции, кровли, каркаса, хозяйственных построек, гаражей и многого другого. Крэндалл делится своим художественным талантом в создании красиво оформленных монолитных куполов. Монолитная архитектура более фиксированная и линейная, чем микросервисы. «Монолитный» дом — это дом, в котором внешняя облицовка дома спроектирована как единое целое (один = моно), не имеющее стыков или швов.Во время нашего 5-дневного семинара вы можете ожидать: Опыт. Проблемы с монолитной облицовкой. Опытные строители помогут быстро и качественно построить дом. (MPS) предоставляет небольшие, высокоэффективные и простые в использовании решения по управлению питанием для электронных систем, применяемых в промышленных приложениях, телекоммуникационной инфраструктуре, облачных вычислениях, автомобильных и потребительских приложениях. Эксперты по монолитной облицовке и водонепроницаемости. Домовладелец Бетси Айрлэнд говорит, что нижняя часть конструкции имеет толщину около 5 дюймов и 3 дюйма в верхней части.Поскольку бетонные и стальные купола огнеупорны, наша страховка составляла менее 200 долларов в год. Галерея монолитных купольных домов, церквей, школ, арен, промышленных зданий и тематических куполов. Оба имеют определенные преимущества и проблемы во время строительства, и важно знать их, прежде чем начинать строительство нового дома. Типичный монолитный купол может стоить столько же, сколько и обычный дом, но дом с монолитным куполом будет экономить ваши деньги каждый месяц. В течение многих лет дома строились как высокие квадратные или прямоугольные здания из дерева, кирпича, сайдинга, черепицы и других материалов.Хотя, если у Йоланды есть старшая сестра, то Филиппины могут просто стать тем набором островов, где когда-то жили люди. Наша первая модель Varminter была с монолитным сердечником. Первый варминтер в . Конструкция монолитного купола — будь то дом, школа или спортивная арена — может защитить своих обитателей от опасных для жизни сил торнадо или урагана и при этом обеспечить гораздо больший комфорт, чем безопасная комната. О нас. Поскольку монолитный купол настолько воздухонепроницаем, даже малейшие утечки могут создавать неприятные запахи внутри купола.Идеи дизайна монолитно-купольного дома. 1. Монолитно-купольный дом,,,план. Отчет включает в себя углубленный анализ основных игроков рынка, чтобы понять использование основных стратегий, которые были приняты в Институте монолитных купольных домов. С14 Е7. Я бы также посоветовал, чтобы дома с монолитной обшивкой продавались как минимум в два раза дольше, чем другие дома. Этот уникальный сдаваемый в аренду комплекс в Италии, штат Техас, состоит из четырех 20-футовых монолитных куполов, идеально подходящих для работающих одиноких людей, молодоженов, пенсионеров, а также родителей-одиночек с одним ребенком.Дом в стиле Орион представляет собой трехкупольное сооружение. Стволовые стены представляют собой фундаментные системы, состоящие из трех компонентов; насыпной фундамент для передачи нагрузки на подстилающий грунт, (обычно) каменная фундаментная стена и залитая плита. Купола могут быть спроектированы в соответствии с любыми архитектурными потребностями: дома, хижины, церкви, … Внутренние поверхности монолитного купола. 804 — Signet Hub Akshar Chowk, Mujmahuda Rd, Akota, Vadodara, Gujarat, 3

Найдите последнюю версию Monolithic Power Systems, Inc. m. Дом, известный как «Круглый дом», просторный, вмещает 557 человек.Это единственный в своем роде монолитный купол. Утепленные железобетонные купола, иногда называемые «бетонными оболочками», «тонкостенными бетонными куполами» или «монолитными куполами», известны своим быстрым строительством (обычно это вопрос нескольких недель в зависимости от размера), экономичностью по стоимости. эффективная конструкция со свободным пролетом, энергоэффективность за счет толстой изоляции и тепловой массы внутреннего бетона и почти абсолютная… Лаборатория монолитных систем разрабатывает правила синтеза конструкции для преобразования распределенной податливости и эластофлюидики в несколько приложений, таких как: носимые роботы, безопасные для человека роботы, медицинские устройства, микромеханизмы, надувные устройства и активные материалы, пригодные для аддитивного производства.

Проекты строительства куполов. [irp] Планы купольного дома Free Sea. … Монолитный можно построить примерно на 1/2 часть условного жилища, а мы обходились шнуром дров на тепло в год. Близко к озеру и примерно в 30 минутах от всего, что может предложить Брэнсон. В этой статье мы рассмотрим различия и преимущества между домами с такой облицовкой. Иногда дома с такой облицовкой не имеют достаточного дренажа, что приводит к попаданию воды в структуру стены внутри облицовки. Монолитный протез, представляющий собой полностью фрезерованный (база и зубной ряд) протез, предназначенный для хирургии по шаблонам.11 января 2020 г. — Исследуйте доску Джона Ачимпонга «Fiberglass Dome House» на Pinterest. Август. Монолитные купольные дома настолько энергоэффективны, что вы можете сэкономить более 50% на отоплении и охлаждении. Имя прижилось. То, как он спроектирован, может предотвратить попадание ядерной радиации внутрь, где находятся люди, когда купол покрыт не менее чем пятью футами земли. Обычная цена $ 24. 22 длинная винтовка на 15 ярдов. Этот дом с монолитным куполом находится на заднем дворе его дома в Чаттануге, штат Теннесси, и сдается в аренду парам, путешествующим в этот район.Monolithic Power Systems, Inc. 12 Странные и необычные дома F. В моем проекте бетон имеет толщину 12 дюймов по периметру для поддержки несущих стен с плитой толщиной 4 дюйма посередине. Broadwell Air Domes проектирует воздушные формы, используемые для создания монолитной купольной конструкции, которую можно использовать в качестве дома, школы, церкви и т. д. Компания Monolithic Productions, основанная в 2017 году, принадлежит и управляется музыкальным продюсером Тайлером Уильямсом. Когда появится окно «Загрузка файла», нажмите «Сохранить», чтобы сохранить файл на жестком диске.Об этом монолитном купольном доме площадью 254 кв. Фута на продажу в Blue Eye MO. Monolithic Media — универсальное решение для всего, что связано с цифровыми технологиями. Немного более дорогая страховка дома (которая будет обязательным условием для ипотеки). (208) 754–4422. Монолитная плита представляет собой бетонный фундамент, который возводится за одну заливку. Современные бетонно-монолитные дома. Монолитные купола — это сверхизолированные железобетонные конструкции, используемые практически для любого типа конструкций, включая дома, школы, спортивные залы, складские помещения, церкви, офисы и многие другие виды использования.17 сентября 2012 г. — Из монолитных куполов получаются отличные дома: энергоэффективные, устойчивые к штормам и многое другое. Пожалуйста, читайте дальше, чтобы узнать больше о . Если вы будете следовать квартирным правилам, вы можете заставить вас сделать . стоматологический. Зеленое здание. Сочетание деревянного интерьера и трехкупольной формы делает этот дом одновременно футуристичным и деревенским. Отлично подходит для странников, которым нравится место для отдыха в популярном туристическом районе. Нажмите «Загрузить сейчас», чтобы загрузить файл. Построенный на уплотненной почве, важно, чтобы плиты располагались на высоте не менее 6 дюймов над землей. Саут, президент Института монолитных куполов, и его братья Барри и Рэнди Саут разработали эффективный . Со скульптурным куполом вы создаете металлическую оболочку, используя арматуру, дорожную сетку и металлический токарный станок, которые становятся формой. Расположенные в … Монолитные купола являются одной из самых прочных конструкций в мире, легко противостоящей стихийным бедствиям, таким как торнадо, ураганы и землетрясения. Стволовые стены против монолитного купола требуют не больше денег, чем дом из палочек. Тем не менее, стволовые стены создают небольшие пространства для ползания под домом, поднимая его над поймами и создавая грубые складские помещения, если это необходимо.У монолитного бетонного строительства есть несколько других преимуществ, но есть и некоторые недостатки, заставляющие компании иногда выбирать поэтапное строительство… и вдвое больше, чем для готового купольного дома. Монолитный бетонный купол представляет собой изолированную, тонкую бетонную конструкцию, чрезвычайно прочную и пожаробезопасную. Монолитная оболочка купола может быть построена по цене 20-35 долларов за квадратный фут в зависимости от размера.Все эти купола цельные, что делает их особенно устойчивыми к стихийным бедствиям. Установка. Галерея с изображениями проекта монолитного дома, дома, спроектированного Brain Factory. Монолитно-купольный дом. Природное здание. После возведения свободностоящего каркаса в центре каждого треугольника в центре каждого треугольника прибиваются Т-образные блоки и деревянные шпильки с цветовой маркировкой. 9 унций. По словам Маклауда, они более чем на 50 процентов более энергоэффективны, чем дома в традиционном стиле.Если вы планировали купить дом за 100 000 долларов, вам, вероятно, придется заплатить 100 000 долларов за купольный дом. Основной зоной протечки в любом подвале является периметр, где стены подвала соприкасаются с плитным перекрытием. Найдите других строителей домов в Портленде на The Real Yellow Pages®. Этот тип купольного дома спроектирован и построен как единое целое. Подробнее. Посмотрите больше идей о купольных домах, купольных домах, монолитных купольных домах. Так же, как и ваши шины, на них обоих многое ездит. Проще говоря, монолитный купол представляет собой сверхизолированную железобетонную конструкцию, которая может быть спроектирована практически для любого использования: офисный или деловой комплекс, школа, церковь, синагога или храм, спортивный зал или спортивная арена, театр или амфитеатр, ангар для самолетов. , завод, оптом .Хирургический шаблон используется для предварительного фрезерования отверстий в протезе в зависимости от положения имплантата. 177 Dome Park Pl #1, Италия, TX 76651. Это внушительное здание, расположенное на частной территории площадью почти 43 акра, находится всего в 10 минутах от Док-сквер в Кеннебанкпорте. Все отчеты строителей должны показывать одинаковую информацию, и, по моему опыту, все они имеют одинаковую цену. В этом монолитном, облицованном текстурой доме было несколько трещин в штукатурке, что характерно для монолитных домов через несколько лет. Архитектор Джейсон Эллиот Парди спроектировал дом.Мы построили монолитные купола для школ, церквей, складских помещений, спортивных залов и многого другого. Бетон — отличный теплопроводник, иначе говоря, плохой изолятор. Техасский институт монолитных куполов (MDI), занимающийся повышением осведомленности об этих необычных сооружениях. Я намереваюсь сделать дизайн на уровне, который я смогу представить в строительном отделе. … Электронная книга «Жизнь в куполе»: что нужно знать о монолитном купольном доме, прежде чем купить его. Сохранение монолитной облицовки.Воздушная форма крепится к фундаменту и надувается. Монолитные ламинированные виниры CAD/CAM: надежность и виды отказов Dent Mater. 21 Обычная цена 5835 долларов. MORQ уравновешивает этот бруталистский характер внутренним двором, обильным растительностью, создавая интуитивно понятный . Монолитный купол, однако, настолько хорошо изолирован и герметичен, что воздушный поток равен отверстию размером с два карандаша. 223 калибра был 8. Однако долгосрочные, повседневные затраты на Монолитный купол всегда будут ниже.Orange, TX 77632 Cell: (409) 201-3644 E-mail: [email protected] Монолитные плиты обычно имеют глубину 4 дюйма, утолщенные края по периметру и большие участки под несущими стенами. Врезался, как мне кажется, в свой первый лежачий полицейский. Secret Garden, построенный компанией Monolithic Constructors, предлагает краткосрочную и/или долгосрочную аренду. Эти купола создаются путем надувания тканевой воздушной формы, прикрепленной к бетонному фундаменту. Нью-Джерси, США. В отчете тщательно проанализирован рынок монолитного стекла с акцентом на динамику рынка, включая ключевые вопросы и проблемы, движущие силы, тенденции и возможности.Небольшая деревня с 6-метровыми куполами будет стоить около 10 000 долларов за купол, включая инфраструктуру для обслуживания купола. Norma Monolithic Hollow Point (MHP) — полностью медная пуля с большим расширением и большой останавливающей способностью. Высокая тепловая масса сохраняет температуру ровной и, таким образом, более комфортной. Каждый блок включает в себя кухню, гостиную. Небольшие навесы и постройки на заднем дворе, такие как беседки и перголы, могут не нуждаться в сложном фундаменте, потому что они очень легкие. Цель Monolithic состояла в том, чтобы предоставить чистое, безопасное и, самое главное, доступное жилье для людей с низким доходом.Конструкция построена из бетона и усилена арматурой. Жилые купольные постройки. 30 x 12 футов Surplus Ecoshell Airform, ткань 28 унций. Дом построен и структурно завершен, но требуется монолитная штукатурка снаружи, окна, двери и полная отделка снаружи. Используемые при строительстве школ, церквей, спортивных сооружений, домов и складских помещений, монолитные купола выглядят внушительно, но их относительно легко построить. 22 декабря 2015 г. — Изучите доску Жозуэ Сантьяго «монолитный дом с бетонным куполом» на Pinterest.Это образовательная ветвь группы компаний, которая использует эту технику, известную просто как «Монолит». 004. Большие дома, маленькие дома, дома на деревьях и дома на берегу с ветерком. Некоторые люди назовут монолитный плавающий фундамент, в то время как другие назовут стволовую стену фундаментом нижнего колонтитула. Я работаю над дизайном нашего дома в Home Designer Pro 2014. 8 акров с более чем 20. Помощь В отличие от более распространенного дома с геодезическим куполом, монолитный купол построен как гигантский пригодный для жизни шар из папье-маше.Есть кровать Murphy с матрасом Tempurpedic, которую можно убрать в дневное время, чтобы получить максимальное пространство для хранения. Монолитные купола устойчивы к стихийным бедствиям, энергоэффективны и экономичны. Заливка – это ключ к созданию плитного фундамента для вашего дома. Магазин BANISH Подавители. Резиденция Уайтакр — элегантный рай. Строительство монолитных многоэтажных, многоквартирных домов. Монолитные/Бетонные Купольные Дома. Купола утеплены пенопластом толщиной 3 дюйма. ) Если вы обнаружите, что какие-то фотографии нарушают авторские права или имеют неприемлемые свойства, сообщите нам об этом.7271 29/09/2014 12″ 6″ МИНИМУМ 18″ НИЖЕ УРОВНЯ ½» АНКЕРНЫЕ БОЛТЫ МИНИМУМ 7″ В БЕТОН НА 12″ ОТ СОЕДИНЕНИЙ ПЛАСТИН И НА МАКСИМАЛЬНОМ РАССТОЯНИИ 6 ФУТОВ. Из-за свойств … монолитных купольных этажей О НАС Canadian Dome Industries Ltd.Также они устойчивы к землетрясениям и пожарам.(Здесь подобраны фотографии на эту тему, но полная актуальность не гарантируется.Монолитный домик можно использовать как арендное жилье,экожилье или бабушку квартира, убежище от стихийных бедствий, мастерская, офис или студия, игровая комната, купол для отдыха, тренажерный зал, временное жилье для рабочих бригад или строителей дома, гостевой дом или склад.Плата за долгую и затянутую постройку — обычное дело в строительной отрасли. ком. Этот привлекательный монолитный купол, построенный в 2005 году, названный «Звездный корабль Пегас», находится на углу I-35 и шоссе 34 в Италии, штат Техас. Оберон. СОЕДИНЕНИЕ ФЕРМ ИЛИ СТРОПИЛ 2 — №5 АРМАТУРА КЛАССА 60 Монолитные или плавающие плитные фундаменты для гаражей, навесов и небольших амбаров. Монолитный. Вот некоторые из проблем, с которыми мы регулярно сталкиваемся: Мелкие трещины в монолитной или текстурированной облицовке. Проезжая по Италии, штат Техас, по трассе 1-35, многие были поражены видом колоссальной бетонной гусеницы и массы куполообразных домов.Исследователи изучили две формы негерметичного . Я видел и другие дома, например, подземный купол внизу. Эль-Прадо, Северная Каролина. Высоко в горах Голубого хребта стоит дом под названием «Скрытые облака». Планы крошечных домов. На ул. Приобрести монолитный купол для дома, школы, храма. 00. Какая уникальная недвижимость, вы не найдете много предложений, подобных этому. Монолитный купольный дом с крытой парковкой для автодомов размером 20 x 40 x 14 футов. Просмотр Invisible Dome Home Особенности 3 спальни / 2 ванные комнаты / 2. 95. После надувания строитель/владелец дома может работать в непогоду, чтобы построить купол.Внутренняя дренажная система подвала DryTrak® для монолитных фундаментов Предотвращает затопление, контролируя утечку воды в подвал. жилой площади Энергоэффективный сверхбезопасный дом Мраморные полы по всей площади Гранитные столешницы Монолитный купол Дом 35 апреля Улица Эль Прадо, Н. Фото сделано в г. Бердске Новосибирской области Строите ли вы складское помещение, бизнес помещение или дом, в большинстве случаев, монолитный купол — путь. Начать бизнес по аренде монолитных куполов не так уж сложно, но вы должны быть внимательны.Doka Monolithic идеально подходит для различных типов конструкций, в том числе для одноэтажных и двухэтажных семейных домов. Строительные записи. Дырявые здания. 26 мая 2014 г. — Исследуйте миссис. Причина в том, что единицы маленькие. Этот новый подход к монолитному купольному строительству не только сильнее, но и дает возможность индивидуальным строителям домов настраивать дизайн и особенности своего дома. Наши коммунальные платежи были только за свет и газ для нагрева воды и приготовления пищи. Монолитные дома против геодезических куполов.Об этом единственном в своем роде монолитном купольном доме площадью 750 кв. футов на продажу в Кохутте, штат Джорджия. Добро пожаловать в нашу галерею с поразительным монолитным домом, квартирой, спроектированной Brain Factory. «Южный фасад, обращенный к долине… обеспечивает захватывающий 180-градусный обзор через навесную стену». Работая в соответствии со строгими местными строительными нормами, архитекторы спроектировали частный безопасный семейный дом под названием «Вилла Монтебар» со складными ставнями, из которых открывается потрясающий вид на окружающий идиллический горный пейзаж.Дэвид Б., чтобы превратить традиционные каменные сараи Майорки во временные дома, идеальные. Его главным приоритетом является постоянное предоставление конечного продукта, в котором музыканты уверены, что их поклонники захотят. Энергия, необходимая для обогрева или охлаждения монолитного купола, обычно составляет от 1/4 до не более 50% энергии любого обычного здания. -фт. За небольшую доплату рекомендуется установить дом на монолитной плите. Стены проектируются как стены сдвига с использованием метода предельного состояния в соответствии со стандартными расчетными уравнениями, приведенными в IS 13920 и IS 456.Найдя маляра, можно доверять монолитно-купольным домам. Также предоставляется дополнительная информация о процессе купола, часто задаваемые вопросы, инструкции, семинары и конференции. Ищем строителя для сдачи дома. Расположенный в тихом центре квартала в историческом центре красивого колониального города Сан-Мигель-де-Альенде, этот дом площадью 4500 квадратных футов имеет внутренний двор, к которому можно пройти через пышные сады с журчащими фонтанами и светящимся плавательным бассейном. Не сгорит.Детали недвижимости: На холме, среди скал и деревьев, стоит великолепный дом с монолитным куполом — выставлен на продажу Беверли и Кеннет Гарсия продают свой дом с монолитным куполом, чудесно названный Sweet Dome Alabama. Монолитные купола представляют собой прочные, энергоэффективные конструкции, которые распределяют нагрузку по всей куполообразной оболочке, а не концентрируют нагрузку в одной точке, как в обычных зданиях. На обогрев и охлаждение уходит вдвое меньше энергии, чем на типичный деревянный дом того же размера. Потолки составляют 16 футов, а купол имеет стволовую стену высотой 4 фута. 2 БЭ. Этот удивительный дом построен на склоне холма — на высоте 140 футов над дном долины — на 45 акрах земли в окружении леса недалеко от Нью-Хоуп, штат Алабама. Потенциальный владелец дома узнает, как начать с нарисованного карандашом пола… Монолитные цифровые часы: простые в изготовлении красивые цифровые часы с возможностью измерения времени по WiFi. Посмотрите больше идей на тему монолитные купольные дома, купольный дом, купольный дом. 479. Он расположен по адресу 95959, Невада-Сити, округ Невада, Калифорния. Реальные рабочие чертежи Планы дома своими руками с бесплатным программным обеспечением, издание Monolithic Dome от Роберта Биссетта Реальные рабочие чертежи проводят читателя через все этапы, необходимые для создания функционального и привлекательного набора рабочих чертежей, с особым акцентом на монолитном строительстве купола.Драммау-роуд. Традиционные фундаменты, часто называемые стволовыми стенами, обычно требуют 3 заливок: фундамент, стены фундамента и затем плита. Монолитные облицовки. Купола будут в основном огнеупорными и устойчивыми к ураганам и торнадо. Получите отзывы, часы работы, направления, купоны и многое другое для Monolithic Homes по адресу 1 Dana St, Portland, ME 04101. Ощущение красоты, когда свет наполняет сводчатые комнаты. Дом с монолитным куполом — это больше, чем бетон и сталь. Отчет. Посмотрите больше идей на темы монолитные купольные дома, купольный дом, купол.Дома с геодезическим куполом. Планы круглых домов. Интерьер «Звездолета Пегас». Хотелось бы указать монолитно-плитный фундамент, но не вижу, где можно изменить подошву краевого фундамента. Построенный со стенами из холодного бетона, большой дом представляет собой жесткий, бруталистский внешний вид, который можно увидеть издалека. Монолитно-каркасная конструкция. none Первый дом с монолитным куполом, построенный в Австралии, выставлен на продажу. 2020 июнь;36(6):724-732. Ltd имеет большой опыт в покраске монолитных / текстурных облицовок, бетонных блоков или цементных домов.Планы этажей юртового дома Прекрасные вдохновляющие. Так или иначе, это невероятная домашняя конструкция с монолитным куполом FOURPLEX, а это означает, что в каждой конструкции есть четыре единицы общей площадью примерно 201 кв. Они могут быть построены в различных формах и размерах, в зависимости от потребностей. Что ж, выходит новая Norma MHP, или «Монолитная полая точка». Посмотрите больше идей на темы «купольный дом, купольный дом, круглый дом». https://монолитный купол. — спросил Натан, член Клуба Первого Покупателя Дома; Каково общее мнение о монолитно-облицовочных домах с установленной системой полостей? Я впервые покупаю дом, глядя на рынок Окленда прямо сейчас, но многие объекты в моем ценовом диапазоне относятся к типу таунхаусов.Монолитная плита для ровной поверхности. Форма может быть постоянной или временной и может оставаться или не оставаться частью готовой конструкции. Монолитный «Купол дома» в Пенсакола-Бич, Флорида, после урагана Деннис в 2005 году. South Industries — мировой лидер в области жилых, коммерческих и промышленных купольных зданий. Весной 2006 года мы построили каркас четырехкупольного дома на фасаде нашего участка здесь, в «Монолитике». Позвоните сейчас по телефону (09) 271 – … Говорят, что эти конструкции, особенно когда они построены из бетона и арматуры, способны противостоять торнадо, землетрясениям, ураганам и т. д.Когда дело доходит до нестандартных домов во Флориде, существует два типа фундамента — монолитный и каркасно-стеновой. Я хотел построить монолитный купол с тех пор, как впервые прочитал о них, почти десять лет назад. Somos una organizacion hecha de jugadores PARA JUGARADORES! Насколько пуленепробиваемым является монолитный купол? Недавнее испытание показало, что монолитный купол противостоит различным винтовкам и пистолетам калибра . 50м. СТОИМОСТЬ МОНОЛИТНЫХ БЕТОННЫХ ПЛИТ. Дональд Дж. Что нужно знать о монолитной облицовке и негерметичных зданиях.Организуйте опыт. Иван известен продюсированием в разных жанрах и не ограничивается одним. Посмотреть недвижимость. Если ваш будущий дом соответствует этим условиям, то, возможно, вы сможете ускорить процесс строительства и сократить свой бюджет. Перечислено с: Недвижимость Ловец снов. На изучение отводится одинаковое время Ознакомьтесь с пошаговой инструкцией ниже, затем читайте подробнее об утеплении монолитных плит и смотрите анимацию. Торнадо доказательство, это было построено как музыкальная студия, так что здесь идеальная акустика.Монолитная конструкция: состоит только из одной функциональной части (кроме задней крышки). Монолитный внешний вид: при отключении питания выглядит как мраморный кирпич. Автоматическая настройка времени с помощью… Это вводное видео о монолитных куполах. Компания Sound Homes NZ, специализирующаяся на водонепроницаемости, обеспечивает техническое обслуживание и ремонт всех типов монолитной облицовки… Монолитные плиты хорошо подходят для многих типов зданий в теплом климате; в холодном климате они часто ограничиваются хозяйственными постройками и постройками для использования в сельском хозяйстве.Лучшее место, где можно найти информацию о монолитных купольных домах, — Институт монолитных куполов в Техасе. 2 сентября 2021 г. — Изучите доску Gaye RT «Монолитные дома» на Pinterest. Купольные дома обеспечивают полную гибкость при проектировании планировки, поскольку на вашем пути нет опорных балок. 7. Это также создает ситуацию, когда проникающая влага эффективно всасывается вверх к опорной плите рамы в вашем доме. С другой стороны, вы могли бы построить небольшой монолитный купольный дом в качестве постоянного убежища менее чем за 10 000 долларов, если вы это сделаете… Наша купольная технология расширяется во многих отраслях благодаря гибким планам этажей, экономической эффективности и долговечности.Как глубоко . Monolithic Corporation направляла и помогала предприятиям в сфере розничной торговли, образования, гостиничного бизнеса, музыкальной индустрии, транспорта, горнодобывающей промышленности, агробизнеса, таможни и карантина, морского судоходства, здравоохранения, тяжелой промышленности, аренды горнодобывающего оборудования, возобновляемых источников энергии и нефти и газа. Монолитные купола строятся по методу, который требует жесткой надувной формы Airform, армированного сталью бетона и изоляции из пенополиуретана. doi: 10. Painters Inc. Список желаний Техаса — Монолитные купола Италии.Этот монолитный дом расположен на участке земли в Оуреме, характеризующемся прямоугольной конфигурацией, с нисходящим уклоном в южном направлении (рядом с дорогой общего пользования). Виды монолитной облицовки. Секретный сад Need for Flat Land Monolithic. Как использовать монолит в предложении. Стойки с цветовой кодировкой крепятся болтами к разъемам с цветовой кодировкой с помощью двух гаечных ключей. Итак, вернемся к монолитным плитам. 7497 · Факс 303. Монолитно-купольные дома представляют собой устойчивые и безопасные конструкции, обеспечивающие защиту от торнадо, ураганов и пожаров.Мечтательный лоу-фай хаус 19–23 апреля 2022 г. Требуются строители куполов… Научитесь строить свой собственный монолитный купол Нет лучшего учителя, чем опыт. Больше информации. Краткое обсуждение ниже, как правило, касается облицовки, применяемой к существующим домам: Штукатурные монолитные купола представляют собой форму монолитной архитектуры. Дэвид Б. Это сочетание влияет на управление, масштабируемость и непрерывное развертывание. Уникальная конструкция купольного дома делает его бесконечно настраиваемым и энергоэффективным. Реальные рабочие чертежи монолитного купола.Многоэтажный жилой дом с краном зумлион. Как правило, монолитная плита дешевле, чем плавающая плита. ” Президент Monolithic Дэвид Б. Щелкните изображение, чтобы увеличить его размер и получить дополнительные сведения. Жаркий климат: приподняв пластик вдоль края плиты, установите жесткий пенопласт толщиной не менее ¾ дюйма вертикально по периметру. Весь процесс можно выполнить на домашнем компьютере с помощью бесплатного программного обеспечения, доступного в Интернете, что сэкономит тысячи долларов. Кроме того, силуэт здания поражает сам по себе, так как снаружи почти нет окон, что является интересным штрихом.Напыленное покрытие, конечно, будет шероховатым из-за воздействия заполнителя. Бетономешалка монолитная переносная. Монолитный купол является идеальным убежищем, потому что: Его не сдует торнадо. Начиная с 1970 года монолитные купола были построены и используются практически во всех штатах Америки, а также в Канаде, Мексике, Южной Америке, Европе, Азии, Африке и Австралии. Монолитный аргентинский дом из камня и бетона [Видео] Этот аргентинский дом имеет линейную монолитную форму, которая доминирует над зеленым ландшафтом рядом с родным лесом.Формы были изготовлены с использованием почти всех распространенных … Монолитных купольных домашних комплектов Best Of Хотя 938. Это означает, что каждая конструкция имеет площадь всего 804 кв. Монолитное строительство часто является гораздо более быстрым методом закладки фундамента дома и популярно для застроек, где необходимо быстро построить много домов. Монолитность не современна. По мере того, как зрители приближаются, прерывистые стены . Родом с северо-востока, Иван переехал в Лос-Анджелес и сразу же начал работать с популярными исполнителями, исполнителями хип-хопа и Rnb.Сделав этот переход, мы смогли создать более эффективный дизайн. 9-мм решение MHP. Монолитные купола представляют собой здания в форме мечети, которые являются энергоэффективными, устойчивыми к погодным условиям и потребляют гораздо меньше ресурсов, чем обычные строительные конструкции. Монолитная архитектура — это строительство конструкции с использованием одного материала. Самое раннее использование этого преимущества. — испытанное значение теплопроводности оболочки монолитного купола составляет приличные 27-30, эффективное значение теплотворной способности, как объяснено здесь, больше похоже на 60 из-за отсутствия инфильтрации воздуха и влаги, а также тепловой массы бетона.(MPWR) котировки акций, история, новости и другая важная информация, которая поможет вам в торговле акциями и инвестировании. Мой лучший совет — тщательно изучить изоляцию подземного дома, а также обеспечить адекватный французский дренаж. Привычный монолитный плитный фундамент имеет толщину в основании от 12 до 18 дюймов и толщину от 4 до 6 дюймов. Некоторые из старых домов из бетонных блоков и облицовки из гальки могут иметь признаки высолов. Бетонная конструкция имеет площадь 314 квадратных футов, потолок 10 1/2 фута и диаметр 20 футов.Он всего в два раза меньше своих соседей — попытка избежать одной из причин разрастания городов в… Это единственный в своем роде монолитный купол, по форме напоминающий котелок, построенный вручную в 2003 году скульптором из штата Мэн. Дафна Пульсифер и ее семья в 2003 году. Толщина элементов (стены, плиты и балки) выбирается на основе огнестойкости и требований к конструкции. Ни в коем случае нельзя использовать плохо обработанную древесину h2 и необработанную высушенную в печи древесину, использовавшуюся с 1992 по 2004 год. Дома. ко. Он умеет помогать художнику в доработке… Doka Monolithic — это высокопроизводительная опалубочная система для быстрого заливки стен и перекрытий всего за одну операцию.12 странных и необычных домов. Архитектура монолитных куполов также известна как бомбоубежище и убежище от радиоактивных осадков. Доска Жаклин Мак «Монолитные купольные дома» на Pinterest. 6 соток) земли, 6 спален и 5 ванных комнат. 1016/к. Цена продажи $ 2977. Цена продажи $ 5252. Являясь ведущим мировым производителем монолитных куполов, мы можем построить лучшие конструкции для любой отрасли. Перейдите в папку, в которую вы загрузили файл, и дважды щелкните новый файл. Наши дома устойчивы к стихийным бедствиям, энергостойки и доступны по цене.Подрядчикам нравится монолитная концепция, потому что она снижает затраты на рабочую силу, а процесс строительства происходит быстрее, чем при использовании других фундаментов. забыл пароль? Протекающая домашняя статистика продолжает поступать … ключ в том, чтобы не покупать его или владеть им, если это возможно! Так что же ждет эти протекающие дома (протекающие здания) в ближайшие 20 лет или около того? В Новозеландии была интересная статья… Читать далее «Дырявые дома и монолитная облицовка — 20 лет до конца»?? › Кроме того, геодезические купола — единственные искусственные сооружения, прочность которых прямо пропорциональна их размерам.972-483-7423 или [email protected] Этот купол, расположенный по адресу: Delholms Road, 14, в городе Баллан, может похвастаться многими особенностями, в том числе 2. Monolithic Refractories Limited. монол. Гостиная, столовая, кухня, библиотека и главная спальня на первом этаже. Цена по прейскуранту: 225 000 долларов. 660. Кроме того, компания Monolithic не просто брендировала этот тип конструкции, но и … 11 мая 2020 г. — Изучите доску Charb «Монолитные купольные дома» на Pinterest. Промышленные купольные здания. Жизнь в куполе меняет ваши представления о том, как должен работать дом.БЕТОННЫЕ КУПОЛЬНЫЕ ДОМА. Разница в высоте между самой высокой точкой и самой низкой точкой составляет примерно 4. 2020. Монолитный купол, это безопасное, энергоэффективное, красивое сооружение со многими преимуществами по сравнению со стандартными. Летом бетон поглощает тепло и излучает его в помещение, создавая систему отопления, вентиляции и кондиционирования воздуха… Monolithic Press — небольшое канадское издательство, специализирующееся на художественной литературе. 79 Продажа. Фундаменты монолитные плитные бывают двух видов: односкатные и двускатные. Сборные модульные двухсторонние гелевые покрытия + стекловолокно + 75-миллиметровые сэндвич-панели с изоляцией PUF Купольные дома. Это позволяет создать очень прочный чистый фундамент и использовать различные материалы ограждения по нижнему периметру, такие как бетонный блок, декоративный блок, фиброцементная плита или виниловый сайдинг. MPS предлагает небольшие, сверхэффективные и простые в использовании решения для управления питанием, включая силовые модули, силовые преобразователи, изоляцию, управление батареями, драйверы двигателей, аналоговые устройства, датчики, переменный/постоянный ток и катушки индуктивности для электронных систем, применяемых в промышленных, автомобильных, Интернет вещей, оптоэлектроника, биомедицина, робототехника, облачные вычисления, телекоммуникации и высокие технологии.О нас Пресса Авторское право Связаться с нами Создатели Реклама Разработчики Условия Политика конфиденциальности и безопасности Как работает YouTube Тестировать новые функции Пресса Авторское право Связаться с нами Авторы . Семинар строителей монолитных куполов представляет собой сочетание практического обучения и обучения в классе. Метод монолитного купольного строительства является эффективной альтернативой традиционным методам. Кроме того, известно, что из-за используемых методов и материалов Monolithic дороже в работе, чем что-то вроде Earthbags или Cob.03. После заливки кольца цементным фундаментом надувается изготовленный на заказ баллон и . Крэндалл. Со временем монолитные компоненты становятся тесно связанными и запутанными. Рядом с храмами начинаются скалолазные тропы. Плиты проектируются в соответствии с IS 456. Чем длиннее сборка, тем выше стоимость. Этот удивительный дом построен на склоне холма — на высоте 140 футов над дном долины — на 45 акрах, окруженных… С намерением создать дом, который способствует взаимодействию не только между членами семьи, но также с окружающей средой и сообществом, Остин Мейнард Архитекторы разработали креативную трехобъемную структуру и снабдили ее оригинальной внутренней планировкой.56 Обычная цена $3308. Sweet Dome Alabama — это дом с монолитным куполом недалеко от Нью-Хоуп, штат Алабама. 418 лайков. Планы купольного дома. Каждый из этих ингредиентов… Примите свой дом. Самый большой монолитный купол в мире — это дом христианского центра Faith Chapel в Бирмингеме, штат Алабама, высота которого составляет 72 фута (22 м), а диаметр — 280 футов (85 м). Италия. Когда дело доходит до жизни в штате Одинокой Звезды, нет места лучше дома. Его легкие алюминиевые панели и оптимизированная последовательность формования обеспечивают большую эффективность на строительной площадке.Семья наслаждается куполом как убежищем для семьи и друзей. Купольные дома во Флориде, которые непосредственно пострадали от урагана Катрина в 2005 году, уцелели. Деревянная дверь гаража, входная дверь и беседки выглядели изношенными. 40 Продажа. М. … читать дальше 26. Не повреждается водой. нас 100 Третья улица · Касл-Рок, Колорадо 80104 · 303. И он продается за 690 000 долларов вместе с . Это цельный купол идеально круглой формы, за исключением двери и, возможно, некоторых окон.Строительство нового кирпично-монолитного дома. Дэвид Саут 04 марта 2015 г., 15:24. В среднем они имеют толщину всего четыре дюйма, а опоры достигают всего около 12 дюймов от основания до верхней части пола. Монолитные плиты. К преимуществам систем фундамента «стена-ствол» относятся: Монолитные плиты. ПРЕИМУЩЕСТВА КУПОЛОВ. Дом Cushnies площадью 2200 квадратных футов с четырьмя спальнями и двумя ванными комнатами, который считается одним из первых в своем роде в Канаде, безусловно, вызвал у некоторых удивление. Некоторые дома с монолитными типами облицовки рискуют оказаться негерметичными зданиями, поэтому вам нужно быть особенно бдительными при проведении профилактических осмотров.Церковь menis arquitectos на острове Тенерифе представляет собой скопление монолитных каменных блоков. Монолитная купольная церковь Троицкого христианского центра в Солдотне, Аляска, занимает площадь 8000 квадратных футов. Свяжитесь с Monolithic для получения индивидуальных предложений. Современные дома с геодезическим куполом. com) The Inn Place, принадлежащий Кевину Макгакину и его жене Ханне, предлагает краткосрочную и / или долгосрочную аренду. Ну, то же самое верно и для фундамента дома. Во-первых, важно знать разницу между монолитным и геодезическим стилями купольных домов.Самое главное, что монолитный купол использует примерно на 50% меньше энергии для обогрева и охлаждения, чем традиционное здание того же размера. Выставленный на продажу за 690 000 долларов, купольный дом, расположенный по адресу 34 Road to Misery, далеко не жалкий. Из чего делают монолитно-купольные дома? бетонные монолитные купола строятся по методу, который требует жесткой надувной формы Airform, армированного сталью бетона и изоляции из пенополиуретана. Монолитный плитный фундамент — это то, что вам нужно, если вы хотите сэкономить значительную часть изменений и сократить сроки вашего строительства.Устойчивые купола сделаны из надежных материалов, таких как базальт и оксид магния, которые придают им структурную целостность, аналогичную конструкциям, таким как сборный железобетон и монолитные купола. Дом с монолитным бетонным куполом в Арваде, штат Колорадо, часто называют космическим кораблем. Проблема с прохудившимися окнами и дверями уже не та, что была раньше, так как на куполах придумали то, что в домах, построенных из палочек, делали годами, то есть оплавляли (направляли воду). от отверстия) и зачеканить каждый шов.Целевая цена Monolithic Power Systems повышена до 310 долларов с 280 долларов на Stifel, рекомендация покупать акции сохранена. ». 31 января 2022 г. — варианты зданий с защитой от стихийных бедствий; планирование выхода на пенсию в зону ураганов тоже должно быть отключено от сети. 1 акра и имеет общую площадь около 2700 квадратных футов. Компания Dome Homes of Florida занимается проектированием, строительством и производством геодезических купольных домов уже 35 лет. На этой странице. 27.09.2016 — #Монолитные #Купола #Дома #Бетон . Преимущества монолитных куполов. В то время как испытанное в лаборатории значение R для оболочки монолитного купола составляет респектабельные 27-30, эффективное значение R, как объяснено здесь, больше похоже на 60 из-за отсутствия инфильтрации воздуха и влаги и Тепловая масса бетона. Президент Monolithic Дэвид Б. Посмотрите больше идей о геодезических купольных домах, купольных домах, геодезических. Поделитесь своими видео с друзьями, семьей и всем миром New Century Dome Builder. Мой совет — просто поговорить с большим количеством людей и попросить . Монолитные плиты можно использовать везде, где позволяют правила и условия, и они хорошо подходят для наружных конструкций, таких как навесы, беседки, отдельные гаражи, навесы для автомобилей и даже небольшие амбары. Монолитный купольный дом Построенный из аэроформы, армированного сталью бетона и пенополиуретана, этот «купольный дом» площадью 1000 квадратных футов имеет полы с подогревом на случай, если пустынная земля получит ци.(с проверенными материалами из стали и бетона) Единственный в своем роде трехмерный монолитный объемный сборный железобетон изготавливает здания как минимальное количество модулей БЕЗ ВЕРТИКАЛЬНЫХ ШВОВ и монтируется. Как следует из названия, дома с монолитным или бетонным куполом — это то, что можно было бы назвать «настоящим» куполом. Когда дело доходит до домов, Monolithic не верит в один размер или один стиль, который подходит всем. Сегодня необычные круглые конструкции можно встретить в 45 штатах и ​​нескольких зарубежных монолитно-купольных домах. Холодный климат: добавьте не менее 2 дюймов вертикальной пены (около R-10) по периметру, а также уложите еще 2 дюйма.Мэри Макланг. . Основная цель дома — убежище; это самое главное, все остальное второстепенно. В то время как некоторые из них могут быть очень сложными, например, купольный дом, построенный Марком Сиглером в Пенсокола-Бич, Флорида, другие представляют собой очень простые сборные куполообразные конструкции (обычно около 400 кв. монолитный дом, который выражает качества и эстетику камня Дхрангадхра. Юг. Эти монолитные купола сертифицированы FEMA для ветра со скоростью 300 миль в час.Самая броская и впечатляющая часть дома — третий этаж, нависающий над террасой. Дом с монолитным куполом диаметром 55 футов принадлежит Линн Кейн и Майку Форсайтам в Канаде. Монолитный купол представляет собой конструкцию, отлитую в цельной форме. Бизнес по аренде монолитных куполов. И реальная стоимость владения купольным домом существенно меньше. Norma MHP — это сплошной медный снаряд, который, как утверждается, делает все то, что мы всегда хотели. Дом Shalom Dome, принадлежащий Джону и Лете Смолл, представляет собой дом с монолитным куполом в Платт-Сити, штат Миссури.Заключение. Дом с монолитным куполом имеет жилую площадь более 7000 квадратных футов и построен, чтобы противостоять огню, ураганам и торнадо. Грунтовые воды, просачивающиеся через стены подвала, будут стекать на пол. На заднем дворе монолитного купола есть джакузи и бассейн, два водопада, места для отдыха с несколькими стульями вокруг костровой ямы, куполообразная печь для пиццы, которая была построена так, чтобы соответствовать каменному внешнему виду дома, и большая крытая зона для гриля. Набрызг-бетон наносится на внутреннюю часть монолитного купола, когда он построен, оставляя напыленную отделку.Мониторинг влажности, обнаружение утечек, обследование зданий, ремонт и обслуживание домов с монолитной облицовкой. Это чувство. Располагается так, чтобы ловить солнечный свет во всех … умных домах/зданиях. Монолитный купольный дом недавно построили недалеко от Кайт-Лейк. Строительство монолитных домов. Этот сдаваемый в аренду комплекс за пределами Бренхема, штат Техас, включает в себя сорок восемь 20-футовых монолитных куполов, идеально подходящих для работающих одиноких людей, молодоженов, пенсионеров и т. д. Домашняя страница — On Point Technology, LLC > Модульные и монолитные.Фундамент построен таким образом, чтобы быть интегрированным в купол, чтобы сделать его монолитной конструкцией. Президент MDI Дэвид Б. Идеальный дом. Epub 2020 28 апреля. У дома глухой фасад, обращенный вперед, что придает ему монолитный суровый вид с улицы, но внутри у него есть окна от пола до потолка на каждой второй стене, что дает его обитателям захватывающий вид на окрестности. Тайлер построил свою студию, чтобы создать знающий универсальный магазин для музыкантов, чтобы они могли получить наилучшие впечатления от записи.Где вы можете их использовать. футов Купола ПК Сравните с пенополистиролом, монолитом и бетоном, кирпичом, кирпичом в елочку, глиной, купольными комплектами, купольными домами, процессом строительства дома. Мы обслуживаем несколько отраслей и. Монолитные плиты изготавливаются из единой заливки бетона. Dome News ОТПРАВЛЕНО 28 января 2022 г. Дэйвом Саутом. Монолитные фундаменты (МФ) Монолитные означает «все в одну заливку». Монолитно-купольный дом (или железобетонный купольный дом) строится как цельная «кусковая» сферическая конструкция. Monolith осознают важность эффективного покрытия и постоянно совершенствуют свои технологии.Проекты приложений для управления электропитанием MPS Smart Home Building помогают создавать более эффективные решения в области электроснабжения. В своей последней книге «Архитектор» Фредерик Л. Монолитный купол. По сравнению с традиционными гонтовыми, черепичными, металлическими и другими популярными промышленными и жилыми кровельными материалами кладка или бетон из… «Если вы их построите, они будут арендовать. Насекомые не могут его съесть. 535 000 долларов. Он расположен примерно на 1. Скульптурном плане монолитного купола. Но одним из основных недостатков монолитных архитектур является тесная связь.Эти типы фондов можно использовать в любой точке США. 754 лайков · 12 говорят об этом. Тепло течет от горячего к холодному, поэтому зимой бетон вытягивает тепло из дома, заставляя систему отопления работать тяжелее (и делая плиту на уровне пола неприятно холодной). Шесть лет назад, предвидя спрос на миллионы домов в Индии, Salmon Leap искала технологии для производства и установки домов как готового продукта. План дома Этаж Дизайн интерьера Услуги Монолитно-купольный.В процессе гибридного преобразования распорки отрезаются после того, как временные колпачки вставлены в предварительно просверленные отверстия. «Жизнь под куполом: творческое руководство по планированию монолитного дома мечты» содержит более сотни легко читаемых подробных проектов домов с монолитным куполом, больших и малых, простых и сложных. «Под крышей» включает в себя дом, гараж, фойе и туннели — не включает служебный купол или склад 2729 кв. 24, 2020 в 7:17. Самые безопасные здания, которые можно построить и которые могут быть спроектированы для многих целей.Лучший способ построить их — это отель для длительного проживания. Ощущение безмятежности во время страшной бури. 20′ x 10,3 га (5. Одно и то же общее описание используется для описания трех совершенно разных систем, все они применяются поверх легкого деревянного каркаса. Берг, AIA. Техническое обслуживание. Ограничения UI Устаревшие системы льгот хорошо известны. Небольшие купола могут использоваться интегрированный напольный кольцевой фундамент Стоимость монолитной бетонной плиты составляет 5 долларов США за квадратный фут, в результате чего средняя общая стоимость составляет от 4600 до 20 000 долларов США.Филиппинский монолитный купол, Макати. Монолитный (цельный) купол представляет собой чрезвычайно энергоэффективную железобетонную конструкцию, которая в принципе может быть спроектирована для любого типа использования. … Тайлер Уильямс. является полностью канадской компанией и частью группы компаний CSBP, которые с 1968 года предоставляют безопасные и качественные услуги различным отраслям. Монолитный купол — это идеальное индивидуальное жилище. … Dome Park Lane в Италии, штат Техас, был его первым меблированным комплексом Monolith Dome из 17 квартир.Планы этажей дома. Недостатком, который я вижу в монолите, является то, что из-за того, насколько эластичным является материал, его может быть очень сложно перенастроить или, если уж на то пошло, настроить во время строительства. Монолитная купольная конструкция. Монолитные купола считаются надстройками. Затем на внутреннюю часть воздушной формы напыляется слой пенополиуретана при… Монолитных домах. Ниже представлены 22 лучших фото коллекции современных геодезических купольных домов фото в высоком разрешении. Строительство дома было завершено в конце 2017 года, и семья смогла переехать в свой новый купол в феврале 2018 года.3 дюйма в длину и весом 18. Деталь монолитного фундамента www. Дома из мешков с землей. Саут говорит об этом с середины 2000-х годов, когда компания впервые начала планировать строительство экспериментального комплекса по аренде куполов. веб пикс. Купольные дома. еще предлагает четыре единицы. Круглый дом. Измеряется от дна ямы до верха пола. Обычная цена $ 549. Для вентиляции через крышу требуется дополнительная работа, и мы понимаем, что это одно из немногих мест, где может возникнуть утечка в монолитном куполе.Линда также хотела, чтобы новый цвет украсил внешний вид. Обычная цена $ 0. Беверли и Кеннет Гарсия продают свой дом с монолитным куполом, чудесно названный Sweet Dome Alabama. Ощущение тепла холодным зимним вечером. Монолитный дом — это квартира, расположенная в Кастровиллари, на юге Италии, названная в честь творческой концепции проекта, играющей с объемными вычитаниями… Это похоже на монолитный купол, но построенный без воздушной камеры. Благодаря форме и конструкционным материалам монолитные купола имеют меньшие затраты на обслуживание, чем обычные конструкции.Монолитный: этот фундамент создается путем заливки одного слоя бетона для формирования плиты и основания. Монолитные купола не являются ни тем, ни другим. 5 ‘Излишки Airform Ecoshell — 28 унций. Оберон, названный в честь одного из спутников Урана, представляет собой дом площадью 804 квадратных фута. Жилищное ТЭО. Теперь, годы спустя, у нас есть множество монолитных домов… Ваш бревенчатый дом может стать шикарной собственностью или деревенским убежищем в зависимости от ваших желаний. Постоянная влага с этих поверхностей будет медленно размягчать облицовку до такой степени, что она разрушится.В одном случае общие затраты на электроэнергию для монолитного купольного дома с двумя спальнями в 1999 году составили менее 400 долларов. com Процесс возведения монолитных плит Помимо того, что монолитные фундаменты заливаются в один этап, они также значительно тоньше традиционных фундаментов. Внутри вилла Агава такая же чистая и современная, как и снаружи. Есть много информации по этому вопросу, в настоящее время я строю монолитный купол с земляным валом в Техасе и опубликую свои результаты, как только он будет в основном завершен, успешно или нет.Идеи дизайна монолитного бетонного дома от архитектора Фредерика Л. Каждый из этих ингредиентов используется технологически определенным образом. Прейскурантная цена: 225 000 долларов США. В списке: Dreamcatcher Real Estate 12 Strange And Unusual… Слово «МОНОЛИТ» означает, относится к монолиту или напоминает его: огромный, массивный. Усталый дом. Вам интересно: Фото интерьера купольного дома. Первоначальная стоимость монолитного купола обычно такая же, как и у традиционного дома, построенного по индивидуальному заказу, с такой же внутренней отделкой.Информация для инвесторов. Большинству зданий необходим фундамент для передачи веса конструкции, а также нагрузки на крышу и пол на землю. футов), построенные некоммерческими организациями (такими как Купола… Монолитные плиты используются в наших домах, построенных в БРОНЗОВОМ и СЕРЕБРЯНОМ пакете. Мы все знакомы с традиционными пулями для самообороны, в которых используется свинцовый снаряд с полым наконечником с металлической оболочкой ( полая точка с рубашкой или JHP). Почти все мембраны Airform, которые мы продаем, изготавливаются по индивидуальному заказу. Это удержание воды на внутренней стороне оболочки приводит к гниению рамы, что приводит к дорогостоящему повреждению.Он может быть маленьким и уютным или просторным и роскошным; одноэтажные или многоэтажные; на уровне земли, полностью под землей или с земляным валом; построен практически в любом месте и среде. Тем не менее, создание вентиляционного отверстия в бетонной оболочке просто и может быть сделано в кратчайшие сроки. Модульные дома обычно размещают в подвале или подвальном помещении. 26. К основным требованиям при строительстве из монолитной плиты относится правильная подготовка площадки и армирование… Монолитно-купольные дома очень прочны.Фото интерьера купольного дома. Энергоэффективное здание: Уникальная форма купола помогает сократить воздушное пространство на 25%, которое мы охлаждаем. 545 000 долларов США 2%. Строительство монолитного дома может занять менее 2 месяцев. архитектура 168 акций. Путь 35 апреля. На этих монолитных холмах белым цветом отмечены маршруты для восхождений. Одним из основных определяющих факторов для монолитной плиты является наличие ровной поверхности, которая не должна возвышаться над поймой. Строители, расположенные в прибрежном южном штате Орегон, обслуживают округ Кус-Бэндон, Куд-Бей, Норт-Бенд; Округ Карри — Ланглуа, Порт-Орфорд, Голд-Бич, Брукингс и другие.Посмотрите больше идей о купольном доме, монолитно-купольном доме, купольном доме. Петербург, Россия. Строители монолитных куполов. Это означает, что фундамент и пол заливаются за один раз. площади на единицу. Предоставлено: Институт монолитных куполов. Расположенный на склоне холма среди леса из черного ореха, тополя и красного дуба, этот дом площадью 198 м² состоит из двух спален, двух ванных комнат, кухни, столовой и большой гостиной. South, построил самый первый в стране дом с монолитным куполом еще в 1970-х годах в Айдахо.!Это, безусловно, . Эта технология была разработана Институтом монолитных куполов (MDI). Монолитный купол — одна из самых прочных, аварийоустойчивых и энергоэффективных конструкций, а также самая безопасная и экологичная. Их технология устарела, их архитектура монолитна, затраты на техническое обслуживание взлетают до небес, и еще выше стоимость… ЖБИ является основным материалом, используемым в этом типе монолитного строительства. Шестиугольный дом. Монолитные фундаментные плиты, как сверхпрочное основание, применяются для возведения колонн и несущих конструкций Как заливать монолитную фундаментную плиту бетоном.Перепродажа монолитно-купольного дома может быть затруднена из-за его нестандартного внешнего вида. Купольная конструкция начинается с армированного . Современные дома с геодезическим куполом. Ферма Драммау. Купола завтрашнего дня — Том II. Ваш монолитный купольный дом может быть всем, что вам нужно, и всем, что вы хотите в доме своей мечты. ([email protected] Обычная цена 9 долларов США. ET Тоня Гарсия. Основное внимание здесь уделяется инновационному монолитному куполу, но описанный метод будет работать для любого стиля строительства.Дуглас. Получайте новинки и актуальные предложения. Кроме того, монолитные купола влаго- и огнестойки благодаря своей конструкции. Он предназначен для надежной подачи во все патронники пистолетов и карабинов и откалиброван для постоянной разрушительной работы вне зависимости от длины ствола. Если он останется влажным, он сгниет за облицовкой. Предлагая различные размеры и планировки, арендная плата здесь составляет около 100 долларов в год … Редкий четырехместный купольный дом во Флориде теперь выставлен на продажу за 775 тысяч долларов Четырехместный купольный дом вдоль «Забытого побережья» Флориды теперь выставлен на продажу.42 квадратных метра (6000 квадратных футов). Монолитная облицовка не предназначена для сада или даже бетонной поверхности. Дом выполнен в стиле студии, с гостиной, столовой и кухней в главном центральном куполе. Прочтите информацию о выпуске, представленную в диалоговом окне. Другие минусы, связанные с жесткой связью, включают: Структурный каркас купола Timberline состоит из деревянных распорок размером 2 x 6 дюймов и нашей уникальной сверхмощной соединительной системы SteelStar. Монолитный фундамент имеет глубину всего 12 дюймов.Он определяет Монолитный купол в нетехнических терминах и иллюстрирует его уникальный процесс строительства с помощью диаграмм и фотографий. SA10 6NW Silencer Central в настоящее время продает Varminter 2. Это сельскохозяйственная земля с естественным ландшафтом, обращенная на юг и . Односторонняя балка поддерживает фундамент с двух сторон, тогда как двусторонняя балка поддерживает все четыре стороны. Важнейшим ремонтом монолитно-обшивных домов является обработка бруса.

wa0 zri gun k6tk pxz mwjf se9k 8fd 2ijq zhp goe zbw nxe roxx 3bb cvu0 k9mf w7h hgj mbg jkng bwn epnx ae7y zos ghn avf zv7 w24a y6bn

%PDF-1.4 % 446 0 объект > эндообъект внешняя ссылка 446 21 0000000015 00000 н 0000001597 00000 н 0000001731 00000 н 0000001802 00000 н 0000001890 00000 н 0000002063 00000 н 0000003252 00000 н 0000004449 00000 н 0000005644 00000 н 0000006829 00000 н 0000007063 00000 н 0000007289 00000 н 0000007504 00000 н 0000007729 00000 н 0000014998 00000 н 0000077931 00000 н 00000 00000 н 0000103315 00000 н 0000116065 00000 н 0000129730 00000 н 0000129803 00000 н трейлер ] >> startxref 0 %%EOF 447 0 объект > эндообъект 448 0 объект > эндообъект 449 0 объект > эндообъект 450 0 объект > /XОбъект > /ExtGState > >> эндообъект 451 0 объект > эндообъект 452 0 объект > эндообъект 453 0 объект > эндообъект 454 0 объект > эндообъект 455 0 объект > эндообъект 456 0 объект > эндообъект 457 0 объект > эндообъект 458 0 объект > эндообъект 459 0 объект > поток x}\[s6~_GRA

D[DHG/\APl0A;_;S}å?uӥ3)?mj3xSڭi»ZMӇ?lmiPۇ[:X6ۦ2bDԑUaƯ7U6eW−gW

u64M,6fkPPc~_}NOl-,[,ir.퉨q[[zhOy./DcXД

О наших домашних комплектах

Преимущества использования SIP многочисленны:

Упрощение строительства: SIP объединяют конструкцию с изоляцией. Каркас дома и тепловая оболочка – это одно и то же.

Сокращение трудозатрат: СИП могут возводиться начинающими бригадами и строителями своими руками. Каждая панель размером 4 на 8 футов весит 125 фунтов, поэтому кран не требуется. Среднее время монтажа наружных стеновых панелей обычно составляет полдня бригадой из 3-х человек при средней площади 1500-2000 кв.футов дома.

Гибкость: Меньше ограничений в дизайне и больше возможностей индивидуальной настройки от кабины до замка. Наши панели также доступны высотой 9 футов, 10 футов и 12 футов, поэтому мы можем легко преобразовать ваши существующие планы или даже преобразовать специально разработанную планировку в нашу превосходную систему здания.

Отделочные материалы легко наносятся: Поверхность OSB обеспечивает прочную и непрерывную основу из гвоздей и шурупов
, к которой можно легко прикрепить материалы для наружной и внутренней отделки.

Простота электропроводки: В каждую панель встроены предварительно вырезанные электрические каналы, что упрощает монтаж электропроводки на наружных стенах.

Превосходная прочность: Монолитная оболочка выдерживает сейсмические нагрузки лучше, чем каркасная конструкция.

Комфорт: Панельные дома тише и чище: толстая твердая изоляция снижает уровень шума и проникновения пыли.

Снижение энергопотребления: Благодаря прочным стенам и монолитной конструкции более 2000 погонных футов трещин, обычно встречающихся в стенах среднестатистического дома, построенного из бруса, устранены.Затраты на отопление и кондиционирование воздуха могут быть снижены на 40-60% в течение срока службы дома.

Качество: SIP-стены прямые и плоские, без выступающих элементов каркаса. Этого практически невозможно достичь с помощью устаревшего каркаса из палочек.

Безопасность: SIP соответствуют всем требованиям текущих спецификаций проектирования фанеры APA и соответствуют следующим строительным нормам:

  • BOCA – NBC/1999
  • СБК/1999
  • МБК/2006
  • IRC/2000
  • ICBO-PFC 6054
  • УБК/1997
  • NER # 467 (Национальный отчет об оценке)
  • НЭР # 520
  • НЭР # 633
  • ASIC/2002
  • Различные государственные и местные учреждения
  • ВА и одобрено FHA
  • Перечислен Федеральным HUD по всей стране
  • Канада: CCMC 13016-R

Я очень горжусь нашими домами, и мы знаем, что вы тоже.Мы приложили много усилий, чтобы предоставить вам наиболее полный комплект домашней оболочки, доступный сегодня на рынке.

Курсы

ЧМ 101

ВВОДНАЯ ХИМИЧЕСКАЯ ЛАБОРАТОРИЯ

ЧМ 102А

ОБЩАЯ ХИМИЯ

ЧМ 203

ОСНОВНАЯ ОРГАНИЧЕСКАЯ ХИМИЯ — 1

ОГО 201

ОСНОВНАЯ ОРГАНИЧЕСКАЯ ХИМИЯ

ОГО 202

АТОМЫ, МОЛЕКУЛЫ И ФОТОНЫ

ЧМ 222

ОСНОВНАЯ ФИЗИЧЕСКАЯ ХИМИЯ

ЧМ 242

ОСНОВНАЯ НЕОРГАНИЧЕСКАЯ ХИМИЯ

ЧМ 303

ОРГАНИЧЕСКАЯ ХИМИЯ — 1

ЧМ 305

ОРГАНИЧЕСКАЯ ЛАБОРАТОРИЯ КАЧЕСТВА И КОЛИЧЕСТВА

ЧМ 321А/421

ФИЗИЧЕСКАЯ ХИМИЯ — 1

ЧМ 322А/422

ФИЗИЧЕСКАЯ ХИМИЯ — 2

ЧМ 345А/445

НЕОРГАНИЧЕСКАЯ ХИМИЯ — 1

ЧМ 342/442

НЕОРГАНИЧЕСКАЯ ХИМИЯ — 2

ЧМ 344/444

ЛАБОРАТОРИЯ НЕОРГАНИЧЕСКОЙ ХИМИИ

ЧМ 402

ОРГАНИЧЕСКАЯ ХИМИЯ — 2

ЧМ 423

ЛАБОРАТОРИЯ ФИЗИКО-ХИМИИ

ЧМ 481

БИОСИСТЕМЫ

ЧМ 503

ЛАБОРАТОРИЯ ОРГАНИЧЕСКИХ ПРЕПАРАТОВ

ЧМ 521/600

МАТЕМАТИКА ДЛЯ ХИМИИ

ЧМ 534

ЭЛЕКТРОНИКА ДЛЯ ХИМИКОВ

ЧМ 601

ПРОДВИНУТАЯ ОРГАНИЧЕСКАЯ ХИМИЯ — 1

ЧМ 602

ПРОДВИНУТАЯ ОРГАНИЧЕСКАЯ ХИМИЯ — 2

ЧМ 611

ФИЗИЧЕСКАЯ ОРГАНИЧЕСКАЯ ХИМИЯ

ЧМ 612

ГРАНИЦЫ ОРГАНИЧЕСКОЙ ХИМИИ

ЧМ 614

ОРГАНИЧЕСКАЯ ФОТОХИМИЯ

ЧМ 615

ЭЛЕКТРОЦИКЛИЧЕСКИЕ РЕАКЦИИ

ЧМ 616

ХИМИЯ МЕТАЛЛООРГАНИЧЕСКИХ СОЕДИНЕНИЙ

ЧМ 621

ХИМИЧЕСКОЕ СВЯЗАНИЕ

ЧМ 622

ХИМИЧЕСКАЯ КИНЕТИКА

ЧМ 623

ХИМИЧЕСКАЯ ТЕРМОДИНАМИКА

ЧМ 624

ВАЛЕНТНАЯ СВЯЗЬ И МОЛЕКУЛЯРНАЯ ОРБИТАЛЬНАЯ ТЕОРИЯ

ЧМ 625

ХИМИЯ ИОНИЗОВАННЫХ ГАЗОВ

ЧМ 626

ХИМИЯ ТВЕРДОГО ТЕЛА

ЧМ 628

КВАНТОВАЯ ХИМИЯ — 1

ЧМ 630

ТЕОРИЯ ПОЛЯ ЛИГАНДОВ

ЧМ 631

ПРИМЕНЕНИЕ СОВРЕМЕННЫХ ИНСТРУМЕНТАЛЬНЫХ МЕТОДОВ

ЧМ 632

МЕХАНИЗМЫ ФЕРМЕНТНЫХ РЕАКЦИЙ И КИНЕТИКА ФЕРМЕНТОВ

ЧМ 634

СИММЕТРИЯ И МОЛЕКУЛЯРНАЯ СТРУКТУРА

ЧМ 636

ФИЗИЧЕСКАЯ ФОТОХИМИЯ

ЧМ 637

МОЛЕКУЛЯРНАЯ СПЕКТРОСКОПИЯ

ЧМ 641

ПЕРЕДОВАЯ НЕОРГАНИЧЕСКАЯ ХИМИЯ — 1

ЧМ 642

ПЕРЕДОВАЯ НЕОРГАНИЧЕСКАЯ ХИМИЯ — 2

ЧМ 646

БИОИНОРГАНИЧЕСКАЯ ХИМИЯ

ЧМ 647

МАКРОЦИКЛЫ КОЛЬЦА И ПОЛИМЕРЫ

ЧМ 648

ХИМИЯ СВЯЗИ МЕТАЛЛ-УГЛЕРОД: СТРУКТУРА, РЕАКТИВНОСТЬ И ПРИМЕНЕНИЕ

ЧМ 650

СТАТИСТИЧЕСКАЯ МЕХАНИКА И ЕЕ ПРИЛОЖЕНИЯ В ХИМИИ

ЧМ 651

ОПРЕДЕЛЕНИЕ КРИСТАЛЛИЧЕСКОЙ И МОЛЕКУЛЯРНОЙ СТРУКТУРЫ

ЧМ 654

НАДМОЛЕКУЛЯРНАЯ ХИМИЯ

ЧМ 662

ХИМИЯ ПРИРОДНЫХ ПРОДУКТОВ

ЧМ 664

СОВРЕМЕННЫЕ ФИЗИЧЕСКИЕ МЕТОДЫ В ХИМИИ

ЧМ 668

ПРОДВИНУТАЯ ОСНОВНАЯ ГРУППА ХИМИИ

ЧМ 670

НАУЧНЫЕ ПРИБОРЫ

ЧМ 679

ДИНАМИКА МОЛЕКУЛЯРНЫХ РЕАКЦИЙ

ЧМ 681

ОСНОВНЫЕ БИОЛОГИЧЕСКИЕ ХИМИИ

ЧМ 682

МОЛЕКУЛЯРНАЯ НЕЙРОБИОЛОГИЯ

ЧМ 683

ХАОС И ФРАКТАЛЫ В ХИМИИ

ЧМ 684

КОМПЬЮТЕРНОЕ ПРОГРАММИРОВАНИЕ ДЛЯ ХИМИИ И ФИЗИКИ

ЧМ 685

МОЛЕКУЛЯРНОЕ ИЗЛУЧЕНИЕ ВЗАИМОДЕЙСТВИЕ

ЧМ 686

ФИЗИКО-ХИМИЯ С ИОНОВЫМИ ЛОВУШКАМИ

ЧМ 687

ХИМИЯ ПОЛИЭДРИЧЕСКИХ КЛАСТЕРОВ И МНОГОСВЯЗАННЫХ СОЕДИНЕНИЙ МЕТАЛЛ-МЕТАЛЛ

ЧМ 689

ЯДЕРНЫЙ МАГНИТНЫЙ РЕЗОНАНС

ЧМ 695

МОЛЕКУЛЯРНОЕ МОДЕЛИРОВАНИЕ В ХИМИИ

ЧМ 696

КВАНТОВЫЕ ВЫЧИСЛЕНИЯ

ЧМ 698

ХИМИЯ ЛЕКАРСТВЕННОГО КОНСТРУКЦИИ И МЕТАБОЛИЗМ

ЧМ 699

ЛАЗЕРЫ В ХИМИИ И БИОЛОГИИ

Патент США на сборные железобетонные здания с монолитными элементами крыши, стен и перекрытий. Патент (Патент № 4,759,160, выдан 26 июля 1988 г.)

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

1.Область изобретения

Настоящее изобретение относится к зданиям, имеющим сборные модульные элементы пола, стен и крыши, которые могут быть собраны для обеспечения несущей оболочки здания, имеющего внутренний и внешний вид обычной конструкции.

2. Фон

Были предприняты различные усилия для производства сборных зданий, особенно того типа, который подходит для проживания на одну или несколько семей. Усилия по разработке сборных домов с использованием стеновых панелей и кровельных ферм, изготовленных из обычных строительных материалов и с использованием обычной конструкции, не были полностью удовлетворительными, и для производства компонентов, которые можно было бы легко собрать на строительной площадке, и обеспечения модульных конструкций, законченный внешний вид здание часто скомпрометировано.Кроме того, производство сборных зданий с использованием обычных материалов и методов строительства не было особенно рентабельным.

Давно существует желание разработать сборные строительные конструкции, в том числе типы, подходящие для одно- и многоквартирных жилых домов, а также малоэтажных коммерческих зданий, в которых используются предварительно изготовленные стеновые панели и элементы крыши, которые собираются на строительной площадке для формирования оболочки. или ограждение, которое может быть отделано, чтобы создать вид здания традиционной постройки.Недостатки сборных строительных конструкций предшествующего уровня техники включают отсутствие подходящего сборного элемента крыши, который включает в себя конструктивные особенности фермы, стропил, прогонов, карниза и софита в одном элементе, а также обеспечивает кровельное покрытие с подходящими изоляционными характеристиками. Другой недостаток большинства типов сборных зданий заключается в том, что внутренние стены, как правило, являются несущими, особенно если конструкция предварительно собирается из модулей на заводе или на строительной площадке и монтируется на фундаменте.Однако недостатки и непривлекательные признаки сборных зданий предшествующего уровня техники и, в частности, типов предшествующих сооружений, в которых использовались обычные материалы и способы каркаса, были преодолены с помощью сборных зданий в соответствии с настоящим изобретением.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение предлагает сборное здание и его компоненты, в которых сборные элементы пола, элементы наружных стен и элементы крыши выполнены из железобетона и приспособлены для отливки на заводе или на строительной площадке и сборки на строительной площадке для обеспечения структура, которая представляет собой несущую оболочку, специально приспособленную для отделки здания, чтобы придать эстетическую привлекательность, связанную с обычными строительными материалами и методами.

В соответствии с одним аспектом настоящего изобретения жилые дома на одну или несколько семей могут быть изготовлены из сборных железобетонных плит перекрытий, сборных вертикальных стеновых панелей и сборных монолитных элементов крыши, которые можно легко собрать таким образом, что один элемент плиты перекрытия, две вертикальные стеновые панели и элемент крыши образуют несущую оболочку. В качестве альтернативы, один элемент крыши и две вертикальные стеновые панели могут быть установлены на предварительно залитом бетонном фундаменте на строительной площадке, или секции крыши, стены и сборного пола могут быть предварительно собраны и доставлены на строительную площадку.Модульная конструкция базовой трех- или четырехэлементной несущей конструкции позволяет возводить здания различных размеров, в том числе одноэтажные и многоэтажные.

Основная несущая сборная железобетонная оболочка, обеспечиваемая настоящим изобретением, обеспечивает меньшую стоимость всех небетонных стен, поскольку они не должны быть несущими, и предусматривает различные варианты окончательной отделки конструкции, чтобы придать каждому зданию индивидуальный дизайн. и сконструированный внешний вид.Кроме того, за счет создания ряда стандартных вертикальных стеновых панелей и элементов крыши, которые обеспечивают ряд стандартных отверстий, требующих заполнения или панелей, эти компоненты могут быть стандартного размера и позволять предварительное изготовление промежуточных закладных элементов, не несущих нагрузки. части стены.

В соответствии с другим аспектом настоящего изобретения предложено здание, в котором предусмотрены вертикальные наружные несущие стеновые панели, которые покрывают минимальную площадь и имеют конфигурацию, в которой обычно предусмотрено U-образное или двутавровое поперечное сечение, имеющее вертикальную расширяющиеся фланцы, которые могут служить началом продолжающейся внутренней стены, изготовленной обычным способом из других материалов.Вертикальные стеновые панели могут быть предварительно обработаны или иметь отлитый на месте рисунок, имитирующий обычные материалы для наружных стен. Бетонный заполнитель может быть открыт, или стена может быть покрыта кирпичной кладкой или деревянными панелями во время изготовления или после монтажа на строительной площадке.

В соответствии с еще одним аспектом настоящего изобретения предложено сборное здание, имеющее конструкцию крыши, состоящую из множества монолитных сборных железобетонных элементов крыши, конфигурация которых обеспечивает опору для уникальной панели крыши, характеризующейся многослойной изоляцией. доска и опорная решетка или лист для поддержки обычного кровельного покрытия, такого как композитная или деревянная черепица.Конфигурация кровельных элементов вместе с кровельными панелями и относительно недорогой опорной рамой также обеспечивает проходку для электропроводки, водопровода и кондиционирования воздуха.

Уникальные аспекты настоящего изобретения вместе с дополнительными превосходными характеристиками и преимуществами будут дополнительно оценены специалистами в данной области после прочтения нижеследующего подробного описания.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖА

РИС. 1 представляет собой вид спереди жилого здания или дома с прямоугольной скатной крышей, построенного в соответствии с настоящим изобретением,

.

РИС.2 — поперечный разрез по линии 2-2 на фиг. 1;

РИС. 3 представляет собой вид в продольном разрезе по линии 3-3 на фиг. 2;

РИС. 4 представляет собой подробный вид конструкции крыши по той же линии, что и вид на фиг. 2, но в большем масштабе;

РИС. 5 представляет собой подробный вид в разрезе по линии 5-5 на фиг. 2;

РИС. 6 представляет собой вид сверху по линии 6-6 на фиг. 1;

РИС. 7 представляет собой подробный вид в разрезе по линии 7-7 на фиг.6;

РИС. 8 представляет собой сечение одного из элементов плиты перекрытия по линии 8-8 на фиг. 6;

РИС. 9 — вид одной из вертикальных стеновых панелей по линии 9-9 на фиг. 6;

РИС. 10 представляет собой вид в разрезе по линии 10-10 на фиг. 9;

РИС. 11 представляет собой подробный вид в большем масштабе, чем на фиг. 9 по линии 11-11 на фиг. 9; и

РИС. 12 представляет собой детальный вид, показывающий соединение между верхней частью вертикальной стеновой панели и карнизным софитом элемента крыши.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНОГО ВЫПОЛНЕНИЯ

В последующем описании одинаковые детали обозначены в спецификации и на чертеже одинаковыми ссылочными номерами соответственно. Чертежи не обязательно выполнены в масштабе, и некоторые особенности изобретения могут быть показаны в преувеличенном масштабе или в несколько схематической форме в интересах ясности и краткости.

Ссылаясь на ФИГ. 1, 2, 3 и 6, настоящее изобретение предполагает обеспечение различных типов строительных конструкций, включая жилые дома, такие как дом с прямоугольной скатной крышей, обычно обозначаемый цифрой 20.Дом 20 содержит конструкцию пола, состоящую из множества в основном прямоугольных железобетонных плит 22, 24 и 26, фиг. 3 и 6, каждая из которых предназначена для поддержки противоположных вертикально стоящих сборных железобетонных стеновых панелей 28. Пара стеновых панелей 28 опирается на каждый из элементов плиты 22, 24 и 26, как показано на фиг. 6, в разнесенном и выровненном отношении вдоль поперечных краев 23 и 25 элементов плиты соответственно. Как показано на фиг. 2 и 3, каждая пара стеновых панелей 28 поддерживает монолитный элемент крыши, обычно обозначенный цифрой 30, содержащий сборную железобетонную балочную конструкцию, включающую в целом проходящую в горизонтальном направлении часть 32 стенки и противолежащие наклонные части 34 и 36 стенки; фиг.2. Элементы 30 крыши также характеризуются разнесенными цельными зависимыми фланцами 38 и 40, см. фиг. 5, которые также могут иметь нижние кромки, проходящие параллельно поверхностям перемычек 32, 34 и 36, или, в качестве альтернативы, нижние кромки, проходящие горизонтально между противолежащими выполненными за одно целое карнизными частями 42 и 44, фиг. 2. Как показано на фиг. 5 элементы 30 крыши предпочтительно снабжены подходящей сеткой 37 из стальных арматурных стержней или стержней, встроенных в части 32, 34 и 36 стенки и полки 38 и 40.Соответственно, пара стеновых панелей 28 и элемент 30 крыши образуют корпус 33 типа несущей оболочки, количество которых может быть установлено рядом друг с другом, как показано на фиг. 3, для формирования основной несущей конструкции дома 20.

В проиллюстрированном варианте осуществления три корпуса 33 корпуса, характеризующиеся элементами плиты 22, 24 и 26, соответствующими разнесенными стеновыми панелями 28 для каждой плиты и элементом 30 крыши для каждой пары стеновых панелей 28, образуют всю несущую конструкцию и вся конструкция крыши дома 20.Соответственно, по существу чистое внутреннее пространство 46 пролета, фиг. 2, предназначен для дома 20, который может быть разделен на комнаты в соответствии практически с любым желаемым планом этажа. Кроме того, как показано на чертежах, различные типы секций 48, 50, 51, 52, 53 и 54 наружных ненесущих стен традиционной конструкции могут быть вставлены между панелями 28 несущей стены для ограждения внутреннего пространства 46. Секции стен 48, 50, 51, 52, 53 и 54 могут, например, содержать обычные деревянные стойки или элементы колонн 55 и внешние панели 57 и могут быть изготовлены или не изготовлены заранее.Участок 48 стены показан с дверным проемом 43. Торцевые стены 52 и 54 могут иметь карнизные части 49, фиг. 3, для закрытия пространства между торцевыми стенами и зависимыми полками 38 и 40 элементов 30 крыши. Обычные внутренние потолочные и стеновые конструкции 58 и 59, фиг. 2, можно монтировать и примыкать к стеновым панелям 28.

Как показано на ФИГ. 2, 3 и 8, в соответствии с предпочтительным вариантом осуществления изобретения каждый из элементов 22, 24 и 26 плиты перекрытия может характеризоваться в основном прямоугольными железобетонными элементами, которые, как показано в качестве примера для элемента 24 плиты, включают как правило, горизонтальные плоские переборочные части 60 и проходящие в продольном направлении усиливающие полки 61 и 62.Как показано на фиг. 8, противоположные полки 62 могут быть изготовлены таким образом, что наружные поверхности фланцев снабжены выемками 63, соответственно, которые при примыкании к соответствующим полкам элементов плиты 22 и 26 могут быть заполнены цементным раствором 65 для образования непрерывного внутреннего пола. поверхность. Каждый из элементов 22, 24 и 26 плиты может включать в себя поперечные усиливающие полки 64 и 66, фиг. 2. Элементы 22, 24 и 26 плиты перекрытия также предпочтительно устанавливаются на предварительно залитые бетонные опоры 67, расположенные на расстоянии друг от друга для поддержки фланцев 62, а также проходящих в поперечном направлении концевых фланцев 66, фиг.2. Плитные элементы 22, 24 и 26 могут включать в себя обычную сетку стальных армирующих элементов 69, фиг. 8, такой как стальной арматурный стержень № 3, установленный с центрами 12 дюймов или 18 дюймов по прямоугольной схеме захвата. Плитные элементы 22, 24 и 26 могут быть изготовлены на стройплощадке или собраны заранее и доставлены на строительную площадку. В качестве альтернативы, из приведенного здесь описания следует понимать, что плитные элементы 22, 24 и 26 могут быть сформированы как единая отлитая на месте плита фундамента или плитный элемент, на котором вертикальные стеновые панели 28 установлены в заранее подготовленном порядке, как показано. по плану этажа на фиг.6.

Обратимся теперь к ФИГ. 9, 10 и 11, каждая из вертикальных стеновых панелей 28 предпочтительно имеет либо U-образную конфигурацию поперечного сечения, либо, как показано, двутавровую или двутавровую конфигурацию поперечного сечения, имеющую центральную часть 70 стенки и противоположные полки 72. фланцы 72 могут проходить с каждой стороны стенки 70 или только с одной стороны, если желательно исключить внутренние или внешние выступающие части фланцев. Стеновые панели 28 предпочтительно выполнены из армированного литого бетона, имеющего сетку 73 из стальных арматурных стержней, заключенных в сердцевину стенки 70 и полки 72.Как показано на фиг. 9 и 11, основание каждого фланца 72 крепится на обращенной внутрь стороне 74 фланца с помощью крепежной пластины 77 стального уголкового профиля, имеющей встроенный армирующий стержень 79, проходящий во фланец 72 и заключенный в нем. пластины 79 и 81 сформированы вдоль основания 82 фланцев 72 и имеют обращенную наружу поверхность. Верхние кромки 84 каждой полки 72 снабжены угловыми усиливающими пластинами 83 и 85 и залитой резьбовой вставкой 87.

Ссылаясь на фиг. 7, каждая из плит 22, 24 и 26 предпочтительно снабжена отлитыми на месте пластинами 88 для крепления стеновых панелей, одна из которых показана на фиг. 7, которые расположены на расстоянии друг от друга, чтобы соответствовать расстоянию между полками 72 стеновых панелей 28. Соответственно, стеновые панели 28 устанавливаются на монтажные пластины 88 и надлежащим образом прикрепляются к ним, например, путем приваривания пластин 77 к монтажным пластинам 88 в 90, фиг. 7, например, для закрепления стеновых панелей в положении в соответствии с планом этажа на ФИГ.6. Фланцы 72 также приспособлены для образования точек соединения внутренних стеновых перегородок 75, как показано в качестве примера на фиг. 6.

Обратимся теперь к ФИГ. 2 и 12, пара противоположных стеновых панелей 28 поддерживает элемент 30 крыши и соединена с ним, как показано в качестве примера на фиг. 12, путем привинчивания элементов крыши к вершинам стеновых панелей удлиненными болтами 92, которые вставляются в подходящие ступенчатые отверстия 93 с зазором, образованные в карнизных секциях 42 и 44, и при этом болты проходят в отлитые на месте вставки 87, образованные в каждом из фланцев 72 стеновых панелей.Соответственно, как только стеновые панели 28 установлены на соответствующих плитах 22, 24 и 26, соответствующие элементы 30 крыши могут быть установлены поверх стеновых панелей и прикреплены к ним способом, показанным на фиг. 12, или, в качестве альтернативы, на поверхности 94 карнизной секции 44 и на соответствующей поверхности карнизной секции 42 могут быть предусмотрены сварные пластины, посредством чего элементы 30 крыши могут быть прикреплены к стеновым панелям 28 путем сварки смежных поверхностей пластин 85 с вышеупомянутые литые вставные пластины на карнизных секциях 42 и 44.

В соответствии с важным аспектом настоящего изобретения его элементы 30 сформированы с выступающими вверх краями 95 и 97, фиг. 2, соответствующих карнизных секций 42 и 44, чтобы обеспечить выемку на верхних поверхностях наклонных частей 36 и 34 полотна крыши соответственно. Наклонные части 34 и 36 перемычки приспособлены для поддержки противоположных панелей 98 и 100 крыши. На фиг. 4, панели 98 и 100 предпочтительно сформированы из слоев вспененного пенопластового изоляционного материала 102, которые соединены с внешним относительно жестким элементом 104 настила, выполненным из фанерного листа или подобного материала.Панели 98 и 100 крыши доходят до центральной линии 106 конька крыши и также поддерживаются коньковой рамой, обычно обозначенной цифрой 108, проходящей вдоль горизонтальных участков 32 стенки элементов 30 крыши. Каркас 108 предпочтительно выполнен из из разнесенных удлиненных деревянных пластин 110, проходящих параллельно друг другу и поддерживающих разнесенные деревянные элементы 112 колонн. Элементы 112 колонн поддерживают взаимосвязанные элементы 114 стропил. .

Благодаря расположению горизонтально проходящих перемычек 32 элементов 30 крыши, панелей 98 и 100 крыши и несущей рамы 108 вдоль продольной протяженности дома 20 образовано удлиненное пространство 117, обеспечивающее проход для электрических и водопроводные трубопроводы, такие как трубопроводы 118 и воздуховоды 120 для кондиционирования воздуха, например. Горизонтальная часть 32 стенки одного или нескольких элементов 30 крыши может быть снабжена подходящим отверстием 121 для доступа человека, фиг.2 и 4, для обеспечения доступа к желобу 117 для обслуживания или ремонта трубопроводов, воздуховодов или других элементов, расположенных в нем.

Кроме того, благодаря конфигурации элементов 30 крыши и изолированных панелей 98 и 100 крыши время, необходимое для строительства такого здания, как дом 20, может быть существенно сокращено. После того, как стеновые панели 28 и элементы 30 крыши установлены на место и закреплены, всю крышу можно закончить, просто установив панели 98 и 100 в положение, указанное на фиг.2 и 3, с последующим нанесением обычных кровельных покрытий, включающих композиционную или деревянную черепицу, такую ​​как черепица 122, показанная на фиг. 4, и который можно наносить непосредственно на настил 104.

Из вышеприведенного описания следует, что конструкция дома 20 с использованием ограждений 33 структурной оболочки, состоящих из стеновых панелей 28 и элементов 30 крыши, обеспечивает здание, которое может включать обычные строительные материалы для отделки снаружи и внутри. стены и потолки, создавая таким образом визуальное впечатление полностью традиционно построенного здания.Конструкция монолитных элементов 30 крыши включает в себя один или несколько элементов аналогичной конструкции, все элементы, такие как фермы, стропила, карнизы и потолки, требуемые в обычном строительстве, в минимальном количестве предварительно изготовленных элементов. Более того, горизонтальные перемычки 32 элементов 30 крыши в сочетании с уникальными элементами 98 и 100 панелей крыши и опорной рамой 108 обеспечивают пространство для размещения практически всех механических и электрических трубопроводов и воздуховодов для дома 20.

Еще одно преимущество конструктивных особенностей дома 20 заключается в том, что стеновые панели 28, покрывающие минимальную площадь стены, снабжены поперечными фланцевыми частями 72, которые придают панели прочность и устойчивость и могут служить кромками внутренней отделки. стены в месте примыкания к внешней стене. Выбранные из стеновых панелей 28 могут быть отлиты с проемами для оконных и дверных рам, такими как оконные проемы 27, показанные на фиг. 1, 3 и 6 для установки оконных рам 29 в сборе, тем самым устраняя затраты на обрамление таких проемов, как это требуется в обычной конструкции.Стеновые панели 28, а также внутренняя сторона элементов 30 крыши могут быть снабжены литыми декоративными рисунками, например, для имитации кирпичных или каменных поверхностей, или эти элементы могут быть покрыты обычными строительными материалами для эстетических целей.

Возведение дома 20 может выполняться в соответствии с выбранной одной из альтернативных процедур, включая монтаж стеновых панелей 28 и элементов крыши 30 на плиту или элемент пола 22, 24 или 26, которые были отлиты на строительной площадке.Кроме того, стеновые панели 28 и элементы 30 крыши могут быть установлены на сборных балках перекрытия, не показанных на чертежах, установленных на опорах 67. Сборка элемента 22, 24 или 26 плиты перекрытия с парой стеновых панелей 28 и соответствующей Элемент 30 крыши может быть изготовлен на строительной площадке или предварительно собран и доставлен на строительную площадку в зависимости от общего размера трех- или четырехкомпонентной оболочки, образующей ограждение 33. Альтернативно, весь дом 20 также может быть изготовлен заранее и доставлен на строительную площадку. стройплощадка.Общий размер здания, которое может быть построено с использованием основной несущей конструкции оболочки или ограждения по настоящему изобретению, может существенно варьироваться. Более того, многоэтажная конструкция может быть построена с использованием расположения стеновых панелей 28, поддерживающих и соединенных с промежуточными горизонтальными плитами потолка/пола. Дополнительные наборы стеновых панелей 28 могут опираться на элементы потолка/пола плитного типа над первым уровнем стеновых панелей и, в свою очередь, поддерживать элементы 30 крыши.Конкретные габаритные размеры стеновых панелей 28 и элементов 30 крыши могут, конечно, варьироваться при сохранении основной концепции стеновых панелей, которые охватывают расстояние между параллельными фланцами 38 и 40 элементов 30 крыши и, предпочтительно, охватывают расстояние между неотъемлемыми полками элементов плиты перекрытия, такими как полки 61 плит перекрытия 22, 24 и 26.
