Распределение грунтов по группам при разработке их гидромониторами
Группа грунтов | Наименование грунтов | Гранулометрическая характеристика грунтов (размеры частиц, мм; количество их по массе, %) | ||||||
глинистых менее 0,005 | пылеватых 0,005 — 0,05 | песчаных | Гравийных 2 — 40 | Галечных 40 — 60 | ||||
мелких 0,05 — 0,25 | средних 0,25 — 0,5 | крупных 0,5 — 2 | ||||||
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
I | Грунты предварительно разрыхленные неслежавшиеся | до 40 | не регламентируются | до 50 | — | — | ||
II | Пески мелкие | до 3 | до 15 | св. 50 | до 50 | до 1 | — | |
Пески пылеватые | до 3 | не регламентируются | ||||||
Супеси (частиц менее 0,005 до 6 %) | 3 — 6 | |||||||
Лесс высокопористый (коэффициент пористости больше 0,8) | до 8 | до 70 | не регламентируется | |||||
Торф сильно разложившийся | — | не регламентируется | — | — | — | |||
III | Пески средней крупности | до 3 | не регламентируются | св. 50 | до 5 | до 1 | ||
Супеси (частиц менее 0,005 до 10 %) | 6 — 10 | не регламентируются | до 50 | |||||
Суглинки (частиц менее 0,005 до 15 %) | до 15 | |||||||
Лесс низкопористый (коэффициент пористости менее 0,8) | до 70 | не регламентируется | ||||||
IV | Пески крупные | до 3 | не регламентируются | св. 50 | 5 — 15 | до 1 | ||
Супеси (частиц менее 0,005 до 15 %) | 6 — 15 | |||||||
Суглинки (частиц менее 0,005 до 30 %) | 15 — 30 | не регламентируются | до 10 | |||||
Глины (частиц менее 0,005 до 40 %) | до 40 | |||||||
V | Пески гравелистые | до 5 | не регламентируются | до 25 | ||||
Глины (частиц менее 0,005 до 50 %) | 40 — 50 | — | до 15 | |||||
VI | Пески гравелистые | до 5 | не регламентируются | до 40 | ||||
Глины (частиц менее 0,005 до 60 %) | 50 — 60 | до 15 | ||||||
Примечание. По I-й группе нормируются предварительно разрыхленные грунты, предусмотренные таблицей, кроме грунтов с содержанием гравия свыше 1 % и глины VI-й группы. Грунты с содержанием гравия и гальки свыше 1 % и глины VI-й группы, предварительно разрыхленные, относятся к ближайшей по трудности разработки группе: например, предварительно разрыхленные грунты V группы относятся к IV-й группе.
Таблица 3
Распределение грунтов по группам при разработке их штанговыми (черпаковыми) снарядами с ковшом вместимостью 4,0 м3
Группа грунтов | Наименование грунтов |
I | Галька чистая и рыхлая, галька с песком и слежавшаяся, гравий чистый, суглинок эластичный, глина полутвердая |
II | Суглинок полутвердый, песок средней крупности, пески крупные и гравелистые |
III | Глина пластичная, галька и гравий с глиной и суглинком |
IV | Суглинок и глина текучие, пески мелкие и пылеватые |
V | Суглинок и глина твердые, ил разный |
VI | Грунты с пределом прочности при сжатии от 10 до 15 кг/см2 и более прочные грунты, предварительно разрыхленные до 20 см в поперечнике |
VII | Булыжник с галькой и валунами, выветрелый и трещиноватый скалистый грунт, сцементированные породы и более прочные грунты |
Таблица 4
studfiles.net
Группа — грунт — Большая Энциклопедия Нефти и Газа, статья, страница 1
Группа — грунт
Cтраница 1
Группа грунтов во всех случаях определяется послойно, толщину слоя грунта одинаковой группы по разным скважинам следует привести к среднему значению. [1]
Эта группа грунтов малопригодна для оснований. Однако их используют в районах вечной мерзлоты, предохраняя от оттаивания. [2]
Определяя группу грунта при ручной разработке учитывают способ его разрыхления, например: грунты I группы разрыхляются лопатами, II группы — лопатами с частичным применением кирки; III группы — кирками и ломами; IV, IVp и VJ — ломами, клиньями и молотами. [3]
Ко второй группе грунтов относятся: галька и гравий размером до 80 мм; глина мягкая или насыпная слежавшаяся с примесью щебня до 10 %; песок всех видов, в том числе с примесью щебня, гравия или гальки; солончак и солонец мягкие, суглинок с примесью гравия, щебня, булыг и строительного, мусора; чернозем отвердевший; шлак металлургический выветрившийся. [5]
Ко второй группе грунтов относятся: галька и гравий размером более 80 мм с примесью булыг, глина жирная, мягкая, а также насыпная слежавшаяся, грунт растительного слоя с примесью щебня, гравия или строй-мусора, мерзлые песчаные и супесчаные грунты, предварительно разрыхленные, суглинок всех видов, щебень и металлургический выветрившийся шлак. [7]
К третьей группе грунтов относятся: глина тяжелая, ломовая и шлак металлургический, невыветрившийся. [8]
К третьей группе грунтов с расчетным удельным сопротивлением 3 — Ю2 — 5 — Ю2 Ом — м отнесены лесс, супеси, влажные пески. Четвертую группу грунтов с расчетным удельным сопротивлением 5 — Ю2 — 10 — Ю2 Ом — м составляют пески с незначительным содержанием влаги, пески с галькой и валунами. [9]
В зависимости от группы грунтов по трудности их разработки зарезание в траншее выполняют способом, обеспечивающим более полное использование мощности двигателя бульдозера, без недопустимых перегрузок. [11]
В табл. 2.2 приведены группы грунтов по трудности их разработки основными землеройными машинами. [12]
Сметные нормы и расценки дифференцированы по группам грунтов и пород, в зависимости от трудности их разработки. [13]
В черте города в основании сооружений встречаются две группы грунтов: 1) коренные породы палеоген-неогена, представленные аргиллитами, туфогенными глинистыми песчаниками, туфобрекчиями и их разностями, и 2) пролювиально-делювиальные, озерные, аллювиальные отложения — суглинки, супеси, пески, глины, галечники, гравий и др. Эти грунты по-разному проявляют свои свойства в контакте с сооружениями. [14]
Мерзлая глина при разработке ее вручную относится к III группе грунтов. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
Классификация видов грунтов по своим группам
От надежности функционирования системы «основание-фундамент-сооружение» зависит и срок эксплуатации здания, и уровень «качества жизни» его жильцов. Причем, надежность указанной системы базируется именно на характеристиках грунта, ведь любая конструкция должна опираться на надежное основание.
Именно поэтому, успех большинства начинаний строительных компаний зависит от грамотного выбора месторасположения строительной площадки. И такой выбор, в свою очередь, невозможен без понимания тех принципов, на которых основывается классификация грунтов.
С точки зрения строительных технологий существуют четыре основных класса, к которым принадлежат:
— скальные грунты, структура которых однородна и основана на жестких связях кристаллического типа;
— дисперсные грунты, состоящие из несвязанных между собой минеральных частиц;
— природные, мерзлые грунты, структура которых образовалась естественным путем, под действием низких температур;
— техногенные грунты, структура которых образовалась искусственным путем, в результате деятельности человека.
Впрочем, подобная классификация грунтов имеет несколько упрощенный характер и показывает только на степень однородности основания. Исходя из этого, любой скальный грунт представляет собой монолитное основание, состоящее из плотных пород. В свою очередь, любой нескальный грунт основан на смеси минеральных и органических частиц с водой и воздухом.
Разумеется, в строительном деле пользы от такой классификации немного. Поэтому, каждый тип основания разделяют на несколько классов, групп, типов и разновидностей. Подобная классификация грунтов по группам и разновидностям позволяет без труда сориентироваться в предполагаемых характеристиках будущего основания и дает возможность использовать эти знания в процессе строительства дома.
Например, принадлежность к той или иной группе в классификации грунтов определяется характером структурных связей, влияющих на прочностные характеристики основания. А конкретный тип грунта указывает на вещественный состав почвы. Причем, каждая классификационная разновидность указывает на конкретное соотношение компонентов вещественного состава.
Таким образом, глубокая классификация грунтов по группам и разновидностям дает вполне персонифицированное представление обо всех преимущества и недостатки будущей строительной площадки.
Например, в наиболее распространенном на территории европейской части России классе дисперсных грунтов имеется всего две группы, разделяющие эту классификацию на связанные и несвязанные почвы. Кроме того, в отдельную подгруппу дисперсного класса выделены особые, илистые грунты.
Такая классификация грунтов означает, что среди дисперсных грунтов имеются группы, как с ярко выраженными связями в структуре, так и с отсутствием таковых связей. К первой группе связанных дисперсных грунтов относятся глинистые, илистые и заторфованные виды почвы. Дальнейшая классификация дисперсных грунтов позволяет выделить группу с несвязной структурой – пески и крупнообломочные грунты.
В практическом плане подобная классификация грунтов по группам позволяет получить представление о физических характеристиках почвы «без оглядки» на конкретный вид грунта. У дисперсных связных грунтов практически совпадают такие характеристики, как естественная влажность (колеблется в пределах 20%), насыпная плотность (около 1,5 тонн на кубометр), коэффициент разрыхления (от 1,2 до 1,3), размер частиц (около 0,005 миллиметра) и даже число пластичности.
Аналогичные совпадения характерны и для дисперсных несвязных грунтов. То есть, имея представление о свойствах одного вида грунта, мы получаем сведения о характеристиках всех видов почвы из конкретной группы, что позволяет внедрять в процесс проектирования усредненные схемы, облегчающие прочностные расчеты.
Кроме того, помимо вышеприведенных схем, существует и особая классификация грунтов по трудности разработки. В основе этой классификации лежит уровень «сопротивляемости» грунта механическому воздействию со стороны землеройной техники.
Причем, классификация грунтов по трудности разработки зависит от конкретного вида техники и разделяет все типы грунтов на 7 основных групп, к которым принадлежат дисперсные, связанные и несвязанные грунты (группы 1-5) и скальные грунты (группы 6-7).
Песок, суглинок и глинистые грунты (принадлежат к 1-4 группе) разрабатывают обычными экскаваторами и бульдозерами. А вот остальные участники классификации требуют более решительного подхода, основанного на механическом рыхлении или взрывных работах. В итоге, можно сказать, что классификация грунтов по трудности разработки зависит от таких характеристик, как сцепление, разрыхляемость и плотность грунта.
ГЕНЕТИЧЕСКИЕ ТИПЫ ГРУНТОВ ЧЕТВЕРТИЧНОГО ВОЗРАСТА
| Типы грунтов | Обозначение |
| Аллювиальные (речные отложения) | a |
| Озерные | l |
| Озерно-аллювиальные | lа |
| Делювиальные (отложения дождевых и талых вод на склонах и у подножия возвышенностей) | d |
| Аллювиально-делювиальные | ad |
| Эоловые (осаждения из воздуха): эоловые пески, лессовые грунты | L |
| Гляциальные (ледниковые отложения) | g |
| Флювиогляциальные (отложении ледниковых потоков) | f |
| Озерно-ледниковые | lg |
| Элювиальные (продукты выветривания горных пород, оставшиеся на месте образования) | е |
| Элювиально-делювиальное | ed |
| Пролювиальные (отложения бурных дождевых потоков в горных областях) | p |
| Аллювиально-пролювиальные | ap |
| Морские | m |
РАСЧЕТНЫЕ ФОРМУЛЫ ОСНОВНЫХ ФИЗИЧЕСКИХ ХАРАКТЕРИСТИК ГРУНТОВ
| Характеристики | Формула |
| Плотность сухого грунта, г/см3 (т/м3) | ρd = ρ/(1 + w) |
| Пористость % | n = (1 − ρd /ρs)·100 |
| Коэффициент пористости | e = n/(100 − n) или e = (ρs − ρd)/ ρd |
| Полная влагоемкость | ω0 = eρw /ρs |
| Степень влажности | |
| Число пластичности | Ip = ωL − ωp |
| Показатель текучести | IL = (ω − ωp)/(ωL − ωp) |
ПЛОТНОСТЬ ЧАСТИЦ ρs ПЕСЧАНЫХ И ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ
| Грунт | ρs, г/см3 | |
| диапазон | средняя | |
| Песок | 2,65–2,67 | 2,66 |
| Супесь | 2,68–2,72 | 2,70 |
| Суглинок | 2,69–2,73 | 2,71 |
| Глина | 2,71–2,76 | 2,74 |
КЛАССИФИКАЦИЯ СКАЛЬНЫХ ГРУНТОВ
| Грунт | Показатель |
| По пределу прочности на одноосное сжатие в водонасыщенном состоянии, МПа | |
| Очень прочный | Rc > 120 |
| Прочный | 120 ≥ Rc > 50 |
| Средней прочности | 50 ≥ Rc > 15 |
| Малопрочный | 15 ≥ Rc > 5 |
| Пониженной прочности | 5 ≥ Rc > 3 |
| Низкой прочности | 3 ≥ Rc ≥ 1 |
| Весьма низкой прочности | Rc < 1 |
| По коэффициенту размягчаемости в воде | |
| Неразмягчаемый | Ksaf ≥ 0,75 |
| Размягчаемый | Ksaf < 0,75 |
| По степени растворимости в воде (осадочные сцементированные), г/л | |
| Нерастворимый | Растворимость менее 0,01 |
| Труднорастворимый | Растворимость 0,01—1 |
| Среднерастворимый | − || − 1—10 |
| Легкорастворимый | − || − более 10 |
КЛАССИФИКАЦИЯ КРУПНООБЛОМОЧНЫХ И ПЕСЧАНЫХ ГРУНТОВ ПО ГРАНУЛОМЕТРИЧЕСКОМУ СОСТАВУ
| Грунт | Размер частиц, мм | Масса частиц, % от массы воздушно-сухого грунта |
| Крупнообломочный: валунный (глыбовый) галечниковый (щебенистый) гравийный (дресвяный) |
>200 >10 >2 |
>50 |
| Песок: гравелистый крупный средней крупности мелкий пылеватый |
>2 >0,5 >0,25 >0,1 >0,1 |
>25 >50 >50 ≥75 <75 |
ПОДРАЗДЕЛЕНИЕ КРУПНООБЛОМОЧНЫХ И ПЕСЧАНЫХ ГРУНТОВ ПО СТЕПЕНИ ВЛАЖНОСТИ Sr
| Грунт | Степень влажности |
| Маловлажный | 0 < Sr ≤ 0,5 |
| Влажный | 0,5 < Sr ≤ 0,8 |
| Насыщенный водой | 0,8 < Sr ≤ 1 |
ПОДРАЗДЕЛЕНИЕ ПЕСЧАНЫХ ГРУНТОВ ПО ПЛОТНОСТИ СЛОЖЕНИЯ
| Песок | Подразделение по плотности сложения | ||
| плотный | средней плотности | рыхлый | |
| По коэффициенту пористости | |||
| Гравелистый, крупный и средней крупности | e < 0,55 | 0,55 ≤ e ≤ 0,7 | e > 0,7 |
| Мелкий | e < 0,6 | 0,6 ≤ e ≤ 0,75 | e > 0,75 |
| Пылеватый | e < 0,6 | 0,6 ≤ e ≤ 0,8 | e > 0,8 |
| По удельному сопротивлению грунта, МПа, под наконечником (конусом) зонда при статическом зондировании | |||
| Крупный и средней крупности независимо от влажности | qc > 15 | 15 ≥ qc ≥ 5 | qc < 5 |
| Мелкий независимо от влажности | qc > 12 | 12 ≥ qc ≥ 4 | qc < 4 |
| Пылеватый: маловлажный и влажный водонасыщенный |
qc > 10 qc > 7 |
10 ≥ qc ≥ 3 7 ≥ qc ≥ 2 |
qc < 3 qc < 2 |
| По условному динамическому сопротивлению грунта МПа, погружению зонда при динамическом зондировании | |||
| Крупный и средней крупности независимо от влажности | qd > 12,5 | 12,5 ≥ qd ≥ 3,5 | qd < 3,5 |
| Мелкий: маловлажный и влажный водонасыщенный |
qd > 11 qd > 8,5 |
11 ≥ qd ≥ 3 8,5 ≥ qd ≥ 2 |
qd < 3 qd < 2 |
| Пылеватый маловлажный и влажный | qd > 8,8 | 8,5 ≥ qd ≥ 2 | qd < 2 |
ПОДРАЗДЕЛЕНИЕ ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ ПО ЧИСЛУ ПЛАСТИЧНОСТИ
| Грунт | Число пластичности, % |
| Супесь | 1 < Ip ≤ 7 |
| Суглинок | 7 < Ip ≤ 17 |
| Глина | Ip > 17 |
ПОДРАЗДЕЛЕНИЕ ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ ПО ПОКАЗАТЕЛЮ ТЕКУЧЕСТИ
| Грунт | Показатель текучести |
| Супесь: | IL < 0 |
| пластичная | 0 ≤ IL ≤ 1 |
| текучая | IL > 1 |
| Суглинок и глина: | |
| твердые | IL < 0 |
| полутвердые | 0 ≤ IL ≤ 0,25 |
| тугопластичные | 0,25 ≤ IL ≤ 0,5 |
| мягкопластичные | 0,5 ≤ IL ≤ 0,75 |
| текучепластичные | 0,75 ≤ IL ≤ 1 |
| текучие | IL > 1 |
ПОДРАЗДЕЛЕНИЕ ИЛОВ ПО КОЭФФИЦИЕНТУ ПОРИСТОСТИ
| Ил | Коэффициент пористости |
| Супесчаный | е ≥ 0,9 |
| Суглинистый | е ≥ 1 |
| Глинистый | е ≥ 1,5 |
ПОДРАЗДЕЛЕНИЕ САПРОПЕЛЕЙ ПО ОТНОСИТЕЛЬНОМУ СОДЕРЖАНИЮ ОРГАНИЧЕСКОГО ВЕЩЕСТВА
| Сапропель | Относительное содержание вещества |
| Минеральный | 0,1 < Iот ≤ 0,3 |
| Среднеминеральный | 0,3 < Iот ≤ 0,5 |
| Слабоминеральный | Iот > 0,5 |
НОРМАТИВНЫЕ ЗНАЧЕНИЯ МОДУЛЕЙ ДЕФОРМАЦИИ Е ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ
| Возраст и происхождение грунтов | Грунт | Показатель текучести | Значения Е, МПа, при коэффициенте пористости е | ||||||||||
| 0,35 | 0,45 | 0,55 | 0,65 | 0,75 | 0,85 | 0,95 | 1,05 | 1,2 | 1,4 | 1,6 | |||
| Четвертичные отложения: иллювиальные, делювиальные, озерно-аллювиальные | Супесь | 0 ≤ IL ≤ 0,75 | – | 32 | 24 | 16 | 10 | 7 | – | – | – | – | – |
| Суглинок | 0 ≤ IL ≤ 0,25 | – | 34 | 27 | 22 | 17 | 14 | 11 | – | – | – | – | |
| 0,25 < IL ≤ 0,5 | – | 32 | 25 | 19 | 14 | 11 | 8 | – | – | – | – | ||
| 0,5 < IL ≤ 0,75 | – | – | – | 17 | 12 | 8 | 6 | 5 | – | – | – | ||
| Глина | 0 ≤ IL ≤ 0,25 | – | – | 28 | 24 | 21 | 18 | 15 | 12 | – | – | – | |
| 0,25 < IL ≤ 0,5 | – | – | – | 21 | 18 | 15 | 12 | 9 | – | – | – | ||
| 0,5 < IL ≤ 0,75 | – | – | – | – | 15 | 12 | 9 | 7 | – | – | – | ||
| флювиогляциальные | Супесь | 0 ≤ IL ≤ 0,75 | – | 33 | 24 | 17 | 11 | 7 | – | – | – | – | – |
| Суглинок | 0 ≤ IL ≤ 0,25 | – | 40 | 33 | 27 | 21 | – | – | – | – | – | – | |
| 0,25<IL≤0,5 | – | 35 | 28 | 22 | 17 | 14 | – | – | – | – | – | ||
| 0,5 < IL ≤ 0,75 | – | – | – | 17 | 13 | 10 | 7 | – | – | – | – | ||
| моренные | Супесь и суглинок | IL ≤ 0,5 | 75 | 55 | 45 | – | – | – | – | – | – | – | – |
| Юрские отложения оксфордского яруса | Глина | − 0,25 ≤ IL ≤ 0 | – | – | – | – | – | – | 27 | 25 | 22 | – | – |
| 0 < IL ≤ 0,25 | – | – | – | – | – | – | 24 | 22 | 19 | 15 | – | ||
| 0,25 < IL ≤ 0,5 | – | – | – | – | – | – | – | – | 16 | 12 | 10 | ||
Определение модуля деформации в полевых условиях
Модуль деформации определяют испытанием грунта статической нагрузкой, передаваемой на штамп. Испытания проводят в шурфах жестким круглым штампом площадью 5000 см2, а ниже уровня грунтовых вод и на больших глубинах — в скважинах штампом площадью 600 см2.

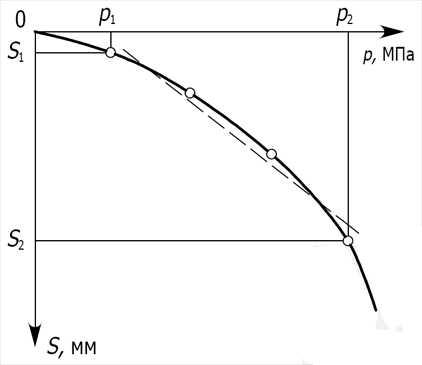

Зависимость осадки штампа s от давления р
Схема испытания грунта прессиометром
1 — резиновая камера; 2 — скважина; 3 — шланг; 4 — баллон сжатого воздуха: 5 — измерительное устройство
Зависимость деформаций стенок скважины Δr от давления р
Для определения модуля деформации используют график зависимости осадки от давления, на котором выделяют линейный участок, проводят через него осредняющую прямую и вычисляют модуль деформации Е в соответствии с теорией линейно-деформируемой среды по формуле
E = (1 − ν2)ωdΔp / Δsгде v — коэффициент Пуассона (коэффициент поперечной деформации), равный 0,27 для крупнообломочных грунтов, 0,30 для песков и супесей, 0,35 для суглинков и 0,42 для глин; ω — безразмерный коэффициент, равный 0,79; dр — приращение давления на штамп; Δs — приращение осадки штампа, соответствующее Δр.
При испытании грунтов необходимо, чтобы толщина слоя однородного грунта под штампом была не менее двух диаметров штампа.
Модули деформации изотропных грунтов можно определять в скважинах с помощью прессиометра. В результате испытаний получают график зависимости приращения радиуса скважины от давления на ее стенки. Модуль деформации определяют на участке линейной зависимости деформации от давления между точкой р1, соответствующей обжатию неровностей стенок скважины, и точкой р2E = kr0Δp / Δr
где k — коэффициент; r0 — начальный радиус скважины; Δр — приращение давления; Δr — приращение радиуса, соответствующее Δр.
Коэффициент k определяется, как правило, путем сопоставления данных прессиометрии с результатами параллельно проводимых испытаний того же грунта штампом. Для сооружений II и III класса допускается принимать в зависимости от глубины испытания h следующие значения коэффициентов k в формуле: при h < 5 м k = 3; при 5 м ≤ h ≤ 10 м kh ≤ 20 м k = 1,5.
Для песчаных и пылевато-глинистых грунтов допускается определять модуль деформации на основе результатов статического и динамического зондирования грунтов. В качестве показателей зондирования принимают: при статическом зондировании — сопротивление грунта погружению конуса зонда qc, а при динамическом зондирований — условное динамическое сопротивление грунта погружению конуса qd. Для суглинков и глин E = 7qc и E = 6qd; для песчаных грунтов E = 3qc, а значения Е по данным динамического зондирования приведены в таблице. Для сооружений I и II класса является обязательным сопоставление данных зондирования с результатами испытаний тех же грунтов штампами.
ЗНАЧЕНИЯ МОДУЛЕЙ ДЕФОРМАЦИИ Е ПЕСЧАНЫХ ГРУНТОВ ПО ДАННЫМ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ
| Песок | Значения Е, МПа, при qd, МПа | |||||
| 2 | 3,5 | 7 | 11 | 14 | 17,5 | |
| Крупный и средней крупности | 20–16 | 26–21 | 39–34 | 49–44 | 53–50 | 60–55 |
| Мелкий | 13 | 19 | 29 | 35 | 40 | 45 |
| Пылеватый (кроме водонасыщенных) | 8 | 13 | 22 | 28 | 32 | 35 |
Для сооружений III класса допускается определять Е только по результатам зондирования.
Определение модуля деформации в лабораторных условиях
В лабораторных условиях применяют компрессионные приборы (одометры), в которых образец грунта сжимается без возможности бокового расширения. Модуль деформации вычисляют на выбранном интервале давлений Δр = p2 − p1 графика испытаний (рис. 1.4) по формуле
Eoed = (1 + e0)β / aгде e0 — начальный коэффициент пористости грунта; β — коэффициент, учитывающий отсутствие поперечного расширения грунта в приборе и назначаемый в зависимости от коэффициента Пуассона v; а — коэффициент уплотнения;
a = (e1 − e2)/(p2 − p1)
СРЕДНИЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА ПУАССОНА vβ
| Грунт | ν | β = 1 − 2ν2 / (1 − ν) |
| Песок и супесь | 0,30 | 0,74 |
| Суглинок | 0,35 | 0,62 |
| Глина | 0,42 | 0,40 |
КОЭФФИЦИЕНТЫ m ДЛЯ АЛЛЮВИАЛЬНЫХ, ДЕЛЮВИАЛЬНЫХ, ОЗЕРНЫХ И ОЗЕРНО-АЛЛЮВИАЛЬНЫХ ЧЕТВЕРТИЧНЫХ ГРУНТОВ ПРИ ПОКАЗАТЕЛЕ ТЕКУЧЕСТИ IL ≤ 0,75
| Грунт | Значения m при коэффициенте пористости e | ||||||
| 0,45 | 0,55 | 0,65 | 0,75 | 0,85 | 0,95 | 1,05 | |
| Супесь | 4,0 | 4,0 | 3,5 | 3,0 | 2,0 | – | – |
| Суглинок | 5,0 | 5,0 | 4,5 | 4,0 | 3,0 | 2,5 | 2,0 |
| Глина | – | – | 6,0 | 6,0 | 5,5 | 5,0 | 4,5 |
НОРМАТИВНЫЕ ЗНАЧЕНИЯ УДЕЛЬНЫХ СЦЕПЛЕНИИ c, кПа, И УГЛОВ ВНУТРЕННЕГО ТРЕНИЯ φ, град, ПЕСЧАНЫХ ГРУНТОВ
| Песок | Характеристика | Значения с и φ при коэффициенте пористости e | |||
| 0,45 | 0,55 | 0,65 | 0,75 | ||
| Гравелистый и крупный | с φ |
2 43 |
1 40 |
0 38 |
– – |
| Средней крупности | с φ |
3 40 |
2 38 |
1 35 |
– – |
| Мелкий | с φ |
6 38 |
4 36 |
2 32 |
0 28 |
| Пылеватый | с φ |
8 36 |
6 34 |
4 30 |
2 26 |
НОРМАТИВНЫЕ ЗНАЧЕНИЯ УДЕЛЬНЫХ СЦЕПЛЕНИЯ c, кПа, И УГЛОВ ВНУТРЕННЕГО ТРЕНИЯ φ, град, ПЫЛЕВАТО-ГЛИНИСТЫХ ГРУНТОВ ЧЕТВЕРТИЧНЫХ ОТЛОЖЕНИЙ
| Грунт | Показатель текучести | Характеристика | Значения с и φ при коэффициенте пористости е | ||||||
| 0,45 | 0,55 | 0,65 | 0,75 | 0,85 | 0,95 | 1,05 | |||
| Супесь | 0<IL≤0,25 | с φ |
21 30 |
17 29 |
15 27 |
13 24 |
– – |
– – |
– – |
| 0,25<IL≤0,75 | с φ |
19 28 |
15 26 |
13 24 |
11 21 |
9 18 |
– – |
– – |
|
| Суглинок | 0<IL≤0,25 | с φ |
47 26 |
37 25 |
31 24 |
25 23 |
22 22 |
19 20 |
– – |
| 0,25<IL≤0,5 | с φ |
39 24 |
34 23 |
28 22 |
23 21 |
18 19 |
15 17 |
– – |
|
| 0,5<IL≤0,75 | с φ |
– – |
– – |
25 19 |
20 18 |
16 16 |
14 14 |
12 12 |
|
| Глина | 0<IL≤0,25 | с φ |
– – |
81 21 |
68 20 |
54 19 |
47 18 |
41 16 |
36 14 |
| 0,25<IL≤0,5 | с φ |
– – |
– – |
57 18 |
50 17 |
43 16 |
37 14 |
32 11 |
|
| 0,5<IL≤0,75 | с φ |
– – |
– – |
45 15 |
41 14 |
36 12 |
33 10 |
29 7 |
|
ЗНАЧЕНИЯ УГЛОВ ВНУТРЕННЕГО ТРЕНИЯ φ ПЕСЧАНЫХ ГРУНТОВ ПО ДАННЫМ ДИНАМИЧЕСКОГО ЗОНДИРОВАНИЯ
| Песок | Значения φ, град, МПа при qd, МПа | |||||
| 2 | 3,5 | 7 | 11 | 14 | 17,5 | |
| Крупный и средней крупности | 30 | 33 | 33 | 38 | 40 | 41 |
| Мелкий | 28 | 30 | 33 | 35 | 37 | 38 |
| Пылеватый | 28 | 28 | 30 | 32 | 34 | 35 |
ОРИЕНТИРОВОЧНЫЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА ФИЛЬТРАЦИИ ГРУНТОВ
| Грунт | k, м/сут |
| Галечниковый (чистый) | >200 |
| Гравийный (чистый) | 100–200 |
| Крупнообломочный с песчаным заполнителем | 100–150 |
| Песок: гравелистый крупный средней крупности мелкий пылеватый |
50–100 25–75 10–25 2–10 0,1–2 |
| Супесь | 0,1–0,7 |
| Суглинок | 0,005–0,4 |
| Глина | <0,005 |
| Торф: слаборазложившийся среднеразложившийся сильноразложившийся |
1–4 0,15–1 0,01–0,15 |
ЗНАЧЕНИЯ СТАТИСТИЧЕСКОГО КРИТЕРИЯ
| Число определений |
v | Число определений |
v | Число определений |
v | ||
| 6 | 2,07 | 13 | 2,56 | 20 | 2,78 | ||
| 7 | 2,18 | 14 | 2,60 | 25 | 2,88 | ||
| 8 | 2,27 | 15 | 2,64 | 30 | 2,96 | ||
| 9 | 2,35 | 16 | 2,67 | 35 | 3,02 | ||
| 10 | 2,41 | 17 | 2,70 | 40 | 3,07 | ||
| 11 | 2,47 | 18 | 2,73 | 45 | 3,12 | ||
| 12 | 2,52 | 19 | 2,75 | 50 | 3,16 |
ТАБЛИЦА 1.22. ЗНАЧЕНИЯ КОЭФФИЦИЕНТА tα ПРИ ОДНОСТОРОННЕЙ ДОВЕРИТЕЛЬНОЙ ВЕРОЯТНОСТИ α
| Число определений n−1 или n−2 |
tα при α | Число определений n−1 или n−2 |
tα при α | |||
| 0,85 | 0,95 | 0,85 | 0,95 | |||
| 2 | 1,34 | 2,92 | 13 | 1,08 | 1,77 | |
| 3 | 1,26 | 2,35 | 14 | 1,08 | 1,76 | |
| 4 | 1,19 | 2,13 | 15 | 1,07 | 1,75 | |
| 5 | 1,16 | 2,01 | 16 | 1,07 | 1,76 | |
| 6 | 1,13 | 1,94 | 17 | 1,07 | 1,74 | |
| 7 | 1,12 | 1,90 | 18 | 1,07 | 1,73 | |
| 8 | 1,11 | 1,86 | 19 | 1,07 | 1,73 | |
| 9 | 1,10 | 1,83 | 20 | 1,06 | 1,72 | |
| 10 | 1,10 | 1,81 | 30 | 1,05 | 1,70 | |
| 11 | 1,09 | 1,80 | 40 | 1,06 | 1,68 | |
| 12 | 1,08 | 1,78 | 60 | 1,05 | 1,67 | |
www.rusconstructor.ru
| Группа грунтов | Наименование и характеристика грунтов |
| I |
Песок, супесь, суглинок лёгкий (влажный), грунт растительного слоя, торф. |
| II |
Суглинок, гравий мелкий и средний, глина лёгкая влажная. |
| III |
Глина средняя или тяжёлая, разрыхлённая, суглинок плотный. |
| IV |
Глина тяжёлая. Вечномёрзлые сезонно промерзающие грунты: растительный слой, торф, пески, супеси, суглинки и глины. |
| V |
Крепкий глинистый сланец. Некрепкий песчаник и известняк. Мягкий конгломерат. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму,а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 30% по объёму. |
| VI |
Сланцы крепкие. Песчаник глинистый и слабый мергелистый известняк. Мягкий доломит и средний змеевик. Вечномёрзлые сезонно промерзающие грунты: супеси, суглинки и глины с примесью гравия, гальки, щебня и валунов до 10% по объёму, а также моренные грунты и речные отложения с содержанием крупной гальки и валунов до 50% по объёму. |
| VII |
Сланцы окварцованные и слюдяные. Песчаник плотный и твёрдый мергелистый известняк. Плотный доломит и крепкий змеевик. Мрамор. Вечномёрзлые сезонно промерзающие грунты: моренные грунты и речные отложения с содержанием крупной гальки и валунов до 70% по объёму. |
| VIII | Аргиллиты кремнистые. Конгломераты изверженных пород на известковом цементе. Доломиты окварцованные. Окремненные: известняки и доломиты. Фосфориты плотные пластовые. Сланцы окремненные прочные. Гнейсы. Мелкозернистые, затронутые выветриванием: граниты, сиениты, габбро. Кварцево-карбонатные и кварцево-баритовые породы. Бурые железняки пористые. Гидрогематитовые руды плотные. Кварциты: гематитовые, магнетитовые. Колчедан плотный. Бокситы диаспоровые. |
| IX | Прочные грунты. Базальты. Конгломераты изверженных пород на кремнистом цементе. Известняки карстовые. Кремнистые: песчаники, известняки. Доломиты кремнистые. Фосфориты пластовые окремненные. Сланцы кремнистые очень прочные. Кварциты: магнетитовые и гематитовые. Роговики. Альбитофиры и кератофиры. Трахиты. Порфиры окварцованные. Диабазы тонкокристаллические. Туфы: окремненные, ороговикованные. Крупно- и среднезернистые грунты: гранито-гнейсы, гранодиариты. Сиениты. Габбропориты. Пегматиты. Окварцованные: амфиболит, колчедан. Кварцево-турмалиновые породы, не затронутые выветриванием. Бурые железняки. Кварцы со значительным количеством колчедана. Бариты. |
| X | Валунно-галечные отложения изверженных и метаморфизированных пород. Песчаники кварцевые сливные. Джеспилиты, затронутые выветриванием. Фосфатно-кремнистые породы. Кварциты неравномерно-зернистые. Кварцевые: альбитофиры и кератофиры. Мелкозернистые: граниты, гранитогнейсы и гранодиориты. Микрограниты. Пегматиты кварцевые. Магнетитовые и мартитовые руды с прослойками роговиков. Бурые железняки окремненные. Кварц жильный. Порфириты сильно окварцованные и ороговикованные. |
www.all-export.ru
Группы грунтов: для смет, таблица, классификация
Понятия и критерии
Понятие происходит от немецкого слова, обозначающего основу или почву. Природные, такие как горные породы или почвы, а также техногенные различаются по своему составу и характеру структурных связей. По этим основаниям классифицируют. При нормировании строительных работ, определении их стоимости и для смет группы грунтов также делят по этим признакам.
По общему показателям различают четыре класса:
- скальный;
- дисперсный;
- мерзлый;
- техногенный.
По группам классификация грунтов, входящих в классы, различается по степени прочности структурных связей.
Виды
1 группа грунтов – это природные скальные с жесткими кристаллизационными или цементационными связями. Сюда же относят и полускальные. Они имеют ряд особенностей и характеристик: по пределу прочности, по плотности скелета, выветрелости, размягчаемости, засоленности, растворимости, водопроницаемости, структуре, текстуре и температуре.
несколько слоев поверхностного грунта
2 группа грунтов – это природные дисперсные со связями воднокаллоидными или механическими, а именно связные осадочные. Здесь идет разделение в зависимости от: гранулометрического состава, пластичности, однородности, текучести, степени набухания, проседания, водонасыщения, пористости, плотности, выветрелости, истираемости, содержания органического вещества, степени разложения, зольности, пучения и температуры.
Правила и нормы
Проведение инженерно-конструкторских и строительно-монтажных работ, расчеты расходов и нормирование определяется в сборниках строительных норм и правил.
В Сборнике 1 «Земляные работы» от 1 января 1984 года установлены нормы в разных сферах строительства, а также стоимость и нормирование в зависимости от видов.
Видео — Консультации у геологов перед строительством дома
ecology-of.ru
Группы грунтов, плотность грунта на дачном участке.
Только купив дачный участок, я понял, насколько же далек я был от земли. Нет, растения в «горшочках» уже тогда были приоритетом на балконе и я по заданию супруги исправно приносил «нужную» и «вкусную» землю. Но приобретя упомянутые сотки и затеивая «грандиозное» строительство, пришлось столкнуться и понятием грунт. Так есть ли разница между почвой и грунтом, и зачем рядовому дачнику разбираться в плотности или группах грунтов? Попробуем выяснить вместе.
Впервые о том, где ступает моя нога, я задумался, начав возделывать свою собственность. Место попалось не ровное, хоть и южный, но уклон, словом, по деньгам. Голос соседа, что у меня супесь и без укрепления мою ярусную идею весной смоет, приостановил землеустроительные работы, а разговорчивость опытного дачника выявила пробелы в школьном образовании – нашу почву оказывается еще и немного пучит, и если надумаю строить серьезный дом, то грунт надо менять. В момент разговора возразить, конечно, не смог ничего, но заело, и я решил сам основательно во всем разобраться. Сразу скажу, что читать эту почвенную «ХИНУ» тяжело из-за специфики терминологии, поэтому постараюсь совсем ее не применять, абстрагируясь на примерах.
Если вы лопатой практикуете для посева и выращивания чего либо, то вы работаете с землей, на то оно и земледелие, в некоторых местах даже рискованное. Но если надумали под крыльцо столбик вкопать или что по серьезнее, то вы разрабатываете или перемещаете грунт. И поскольку отношение к одному и тому же объекту разное, то и определяющие качества выявляются тоже специфично. Википедия дает определение грунту, что в переводе с немецкого языка это основа, представляющая собой сложную многокомпонентную систему, используемую человеком в своей хозяйственной деятельности. Необходимо так же знать, что грунты делятся на скальные и рыхлые, а все остальные нюансы лучше оставить нормировщикам экскаваторной техники. Для себя я определил, что если лопату можно воткнуть в грунт — рыхлые грунты, не вошла – тектонический монолит. Упрощая еще больше, можно сказать, что если фундамент роется, то его надо рыть, если нет, то надо искать способ на нем зацепиться.
Начиная разработку грунта желательно определиться и с инструментом, поскольку от группы грунта подбирается и он, если конечно вам не пришлось искать квалифицированных землекопов – специалистов по этим «разработкам», труд которых так же оплачивается с ориентацией на группу.
К I группе относятся мягкие грунты, чернозем, песок, лесс без примесей и все грунты не имеют растительных корней. Не надо иметь пять пядей во лбу, что бы понять, что в этом варианте подходит любой бытовой инструмент садовода, штыковая и совковые лопаты.
Во II группу входят все грунты, на которых растет растительность, кусты и деревья. Грунт может содержать уже щебневые включения, гальку, гравий, корни, но не более 10%. Для успешной работы нужен инструмент с острой кромкой, например, ЛКО-1 и ЛКО-2, и желательно использовать заступ, такая подборочная лопата ЛП-1.
III группа это пересохшие и затвердевшие черноземы и легкая глина с примесями щебня и гравия, доля которых уже более 10%. Тут имеющийся инструмент усиливается ломом или киркой, без них «грызть» породу тяжеловато. Лопаты желательно искать с маркировкой «шахтер1» и «2».
В IV группу входит тяжелая, так называемая ломовая, и сланцевая глина. Тут совет один, переложить тяжелый физический труд на плечи электро и пневмоинструмента, например отбойника или перфоратора. Зачастую эту «зеленую» глину приходится рыхлить зубилом и молотом. Приобретая инструмент, не забывайте про рычаг Жуковского и армейское правило – бери больше, кидай дальше и, что производительность измеряется мастерством.
Вбивая 2х дюймовую трубу, как опору для винограда, я на практике убедился, что грунт у меня I группы, значит, с земляными работами справлюсь сам, и мне захотелось узнать плотность грунта на участке, нужно ли ставить каркас для ярусного земледелия, что бы ни смыло. Плотность грунта определяется отношением его массы к занимаемому объему. Тут тоже есть масса нюансов, и с влажностью, и со скелетными частицами, но главными, характеризующими их состояние, можно определить классификацию по плотности — тяжелые грунты, средние, легкие, и по зерну – крупно, средне и мелкозернистые. Вынимаешь лопату земли, желательно не с верхнего слоя и смотришь, как этот ком естественно, без вашей помощи рассыпается. Чем дольше ком сохраняет форму, значит тем больше в нем глинистых включений и плотность выше. Ну а зернистость достаточно определить глазомерно. Мои эксперименты убедили меня, что грунт на участке средняя супесь, поэтому ограждающий каркас пришлось делать, а заодно и повышать плодородие закупкой и отсыпкой нового грунта. Дренаж не делал, так как зено крупное и земля прекрасно проводит влагу, подсыпая даже камни, при посадке деревьев и винограда.
При строительстве дома тему «грунты» пришлось изучить чуть глубже. Вы сами поймете почему, прочитав несколько его строительных характеристик, не зря это многокомпонентная система: угол внутреннего трения грунта — у меня все же бугор, и структура грунта. Поэтому поверьте, знать какой грунт у вас под ногами совсем не удел специалистов.
samanka.ru
